| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX |
| الـ MOQ: | 1 قطعة |
| سعر: | US$188-US$688 |
| موعد التسليم: | 2-3 أسابيع |
| شروط الدفع: | تي/تي |

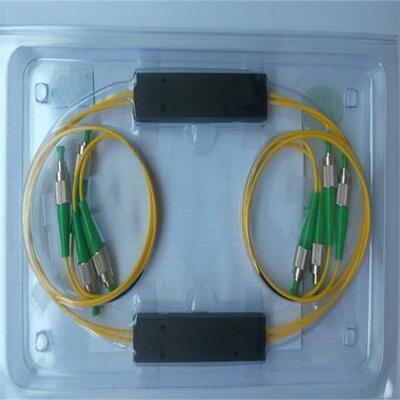

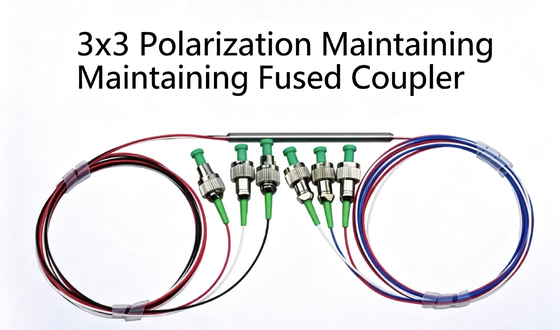

مُقرِن الألياف الضوئية المستقطبة 3x3 الخاص بنا هو مُقسِّم ألياف ضوئية مستقطبة مُصنَّع بواسطة Gezhi Photonics باستخدام تقنية المخروط المزدوج المنصهر المتقدمة. يُقسِّم مُقرِن الألياف الضوئية المستقطبة 3x3 الضوء المُدخل بالتساوي إلى ثلاثة منافذ إخراج متساوية بنسبة 33/33/33%، ويدعم بالكامل محوري الاستقطاب السريع والبطيء دون حجب المحور. متوفر بأطوال موجية شائعة لليزر والاتصالات، يتميز الجهاز بخسارة إدخال منخفضة للغاية، وخسارة ارتداد عالية، ونسبة استبعاد استقطاب ممتازة، ويُستخدم على نطاق واسع في الاتصالات البصرية المتماسكة، وأنظمة مراقبة الطاقة، وأدوات اختبار الألياف الضوئية الدقيقة.
| المعلمة | الوحدة | القيم | |||||
|---|---|---|---|---|---|---|---|
| النوع | 3x3 | ||||||
| الطول الموجي المركزي | نانومتر | 780 | 980 | 1030 | 1064 | 1310 | 1550 |
| عرض نطاق الطول الموجي التشغيلي | نانومتر | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| أقصى خسارة زائدة | ديسيبل | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 |
| نسبة الاستبعاد | ديسيبل | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 |
| نسبة الاقتران | % | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 |
| تفاوت نسبة الاقتران | % | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| الحد الأدنى لخسارة الارتداد | ديسيبل | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| أقصى قدرة للتيار المستمر | واط | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 |
| الحمل الشد | نيوتن | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| درجة حرارة التشغيل | درجة مئوية | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| درجة حرارة التخزين | درجة مئوية | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| حجم الحزمة القياسي | مم | 3x60 مم (ألياف عارية) / 4x70 مم (أنبوب فضفاض 900 ميكرومتر) | |||||
ملاحظات هامة
يدعم مُقرِن الألياف الضوئية المستقطبة المحورين ولا يمكنه حجب أي محور؛ يتم إجراء اختبار نسبة الاستبعاد القياسي على المحور البطيء.
المواصفات المذكورة أعلاه تنطبق على الأجهزة العارية بدون موصلات ألياف. إذا تم تجهيزها بموصلات: تزداد خسارة الإدخال بمقدار 0.3 ديسيبل، وتنخفض خسارة الارتداد بمقدار 5 ديسيبل، وتقل نسبة الاستبعاد بمقدار 2 ديسيبل.
لسيناريوهات الطاقة العالية التي تزيد عن 10 واط، تتوفر حزمة مشتت حراري عند الطلب.
إذا تم استخدامه لتطبيقات الليزر النبضي، يرجى تقديم طاقة النبضة وقوة الذروة لتصميم مخصص.
حاوية مُقرِن الألياف الضوئية المستقطبة 3x3 قياسية مع 6 منافذ ألياف: المنفذ 1، المنفذ 2، المنفذ 3 كمجموعة إدخال؛ المنفذ 4، المنفذ 5، المنفذ 6 كمجموعة إخراج. الرقم التسلسلي مطبوع على كل حزمة معدنية للتتبع.
تنسيق النموذج: PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| الموضع | عنصر الرمز | رمز اختياري ووصف |
|---|---|---|
| ① | الطول الموجي | 780 = 780 نانومتر 980 = 980 نانومتر 1030 = 1030 نانومتر 1064 = 1064 نانومتر 1310 = 1310 نانومتر 1550 = 1550 نانومتر S = طول موجي محدد حسب الطلب |
| ② | نوع التكوين | 33 = مُقرِن ألياف ضوئية مستقطبة 3x3 |
| ③ | نوع الألياف | PM780 / PM980 / PM1060 / PM1300 / PM1550 S = نوع ألياف مخصص |
| ④ | تحمل الطاقة | 0L = 0.5 واط 01 = 1 واط 02 = 2 واط |
| ⑤ | أبعاد الحزمة | S3 = 3.0x60 مم S4 = 4.0x70 مم S = حجم حزمة مخصص |
| ⑥ | نوع وصلة الألياف | 00 = ألياف عارية 09 = أنبوب فضفاض 900 ميكرومتر |
| ⑦ | طول الألياف | 08 = 0.8 متر 10 = 1 متر S = طول ألياف مخصص |
| ⑧ | نوع الموصل | FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = موصل مخصص |
تدعم Gezhi Photonics التخصيص الكامل لمُقرِنات الألياف الضوئية المستقطبة 3x3:
Gezhi Photonics Co.,Ltd هي شركة مصنعة محترفة لمكونات الألياف الضوئية المستقطبة، والمُقرِنات المنصهرة، والمُقسِّمات، والأجهزة البصرية السلبية. يتم اختبار جميع المُقرِنات المستقطبة بدقة قبل التسليم، وأداء مستقر للعملاء الصناعيين والمعمليين وعملاء الاتصالات العالميين.
