| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | مستقطب الألياف البصرية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$288-US$988 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

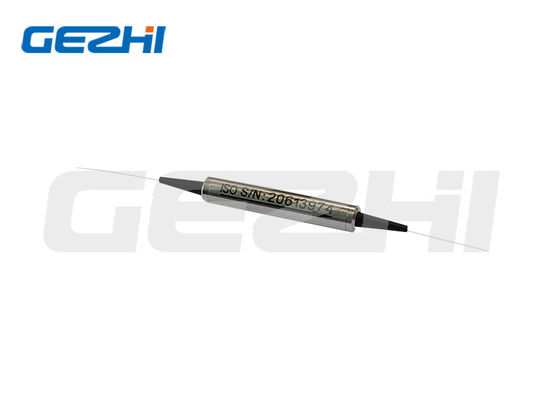

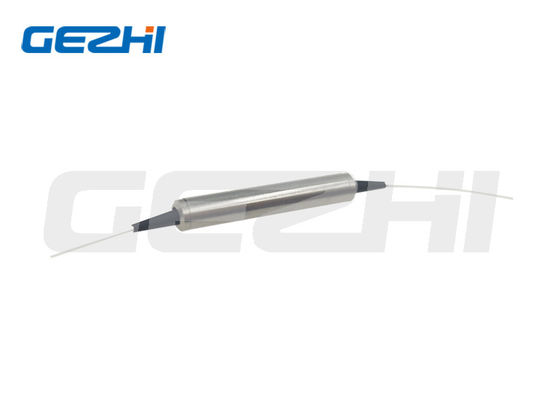

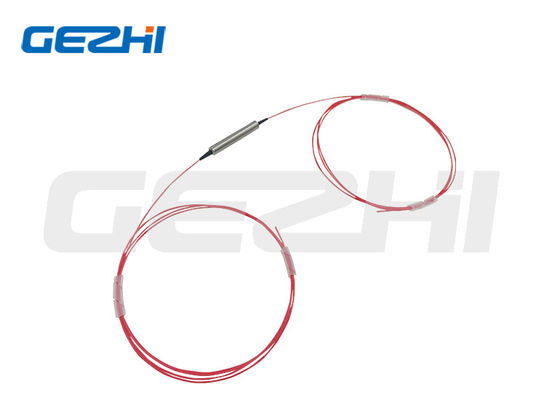

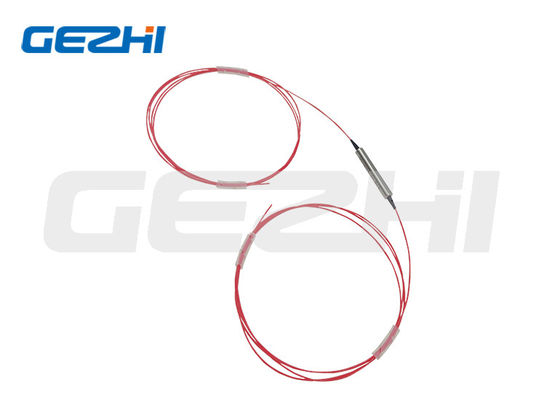

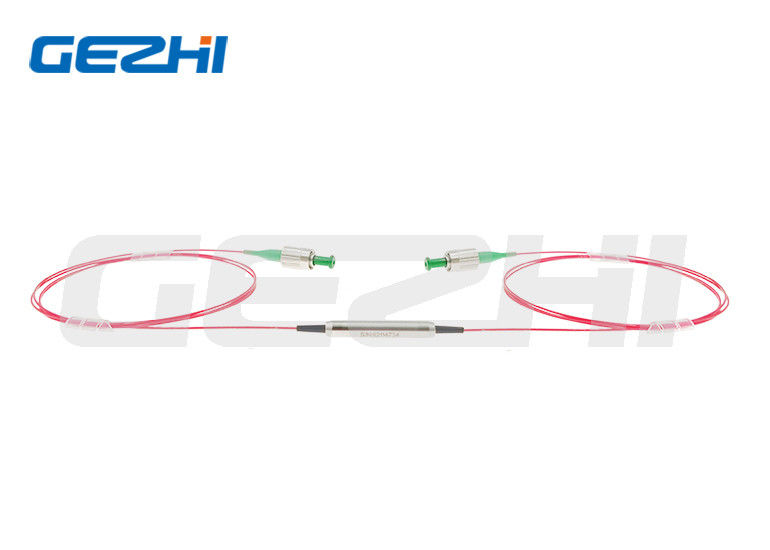

عزل عالي 1064 نانومتر حجم صغير في خط مقوم الاستقطاب للألياف البصرية مخرج ألياف PM
تم تصميم مقوم الاستقطاب في الخط لتمرير الضوء ذي استقطاب محدد مع حظر الاستقطاب الآخر. يمكن استخدامه لتحويل الضوء غير المستقطب إلى ضوء مستقطب بنسبة انقراض عالية. يمكن استخدامه أيضًا لتعزيز نسبة انقراض الإشارات بخصائصه الممتازة للاستقطاب. إنه مثالي لأنظمة الاتصالات عالية السرعة وأجهزة الاختبار التي تتطلب نسبة انقراض استقطاب عالية.
| الميزات | التطبيقات |
|---|---|
| فقدان إدخال منخفض | أنظمة الاتصالات |
| فقدان إرجاع عالي | جهاز اختبار |
| نسبة انقراض عالية | مستشعر الألياف |
| موثوقية عالية | بحث |
| استقرار عالي |
| معامل | وحدة | قيمة |
|---|---|---|
| الطول الموجي المركزي | نانومتر | 1064 |
| نطاق الطول الموجي التشغيلي | نانومتر | ±30 |
| فقدان الإدخال النموذجي عند 23 درجة مئوية | ديسيبل | 0.4 |
| أقصى فقدان إدخال عند 23 درجة مئوية | ديسيبل | 0.6 |
| أدنى فقدان إرجاع عند 23 درجة مئوية | ديسيبل | 50 |
| نسبة الانقراض النموذجية عند 23 درجة مئوية | ديسيبل | 30 |
| أدنى نسبة انقراض عند 23 درجة مئوية | ديسيبل | 28 |
| نوع الألياف للإدخال والإخراج | / | SM → SM أو SM → PM أو PM → PM |
| أقصى قدرة بصرية (CW) | ملي واط | 300 |
| أبعاد العبوة | مم | φ3.0 × 30 أو φ3.2 × 30 |
| أقصى حمل شد | نيوتن | 5 |
| درجة حرارة التشغيل | درجة مئوية | -5 ~ +70 |
| درجة حرارة التخزين | درجة مئوية | -40 ~ +85 |
مع الموصل، يكون فقدان الإدخال أعلى بمقدار 0.3 ديسيبل، وفقدان الإرجاع أقل بمقدار 5 ديسيبل، ونسبة الانقراض أقل بمقدار 2 ديسيبل.
مفتاح الموصل محاذي للمحور البطيء.
MILP-1111-23-444-555-67-8-9A
| موضع الرمز | الوصف |
|---|---|
| 1111 - الطول الموجي | 1064 = 1064 نانومتر، SSSS = محدد |
| 2 - خيار نوع الألياف | 1 = SM → SM، 2 = SM → PM، 3 = PM → PM |
| 3 - المحور العامل | F = المحور السريع محظور، N = غير PM |
| 444 - نوع الألياف للإدخال | 003 = PM980، 004 = Hi1060، SSS = محدد |
| 555 - نوع الألياف للإخراج | 003 = PM980، 004 = Hi1060، SSS = محدد |
| 6 - أبعاد العبوة | 0 = φ3.0 × 30 مم، 1 = φ3.2 × 30 مم |
| 7 - نوع الضفيرة | 0 = ألياف عارية، 1 = أنبوب فضفاض 900 ميكرومتر |
| 8 - طول الألياف | 0.8 = 0.8 متر، 1.0 = 1 متر، S = محدد |
| 9 - نوع الموصل للإدخال | 0 = FC/UPC، 1 = FC/APC، 2 = SC/UPC، 3 = SC/APC، N = لا شيء، S = محدد |
| A - نوع الموصل للإخراج | 0 = FC/UPC، 1 = FC/APC، 2 = SC/UPC، 3 = SC/APC، N = لا شيء، S = محدد |
|
|
