الاستقطاب الحفاظ على WDM المذابة مع خسارة إدراج منخفضة للغاية ونسبة انقراض الاستقطاب العالية ونطاق درجة حرارة تشغيل واسع

الاستقطاب الحفاظ على WDM المذابة مع خسارة إدراج منخفضة للغاية ونسبة انقراض الاستقطاب العالية ونطاق درجة حرارة تشغيل واسع

الاسم التجاري:	GEZHI or OEM
رقم الطراز:	استقطاب TGG ذو 3 منافذ يحافظ على جهاز الدوران البصري
الـ MOQ:	1 قطعة
السعر:	US$188-US$688
موعد التسليم:	2-3 أسابيع
شروط الدفع:	/ تي تي، ويسترن يونيون

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE RoHS,ISO9001

وثيقة:

نوع الموصل:

فك/SC/LC...

تشغيل الطول الموجي:

488/532، 488/633، 532/633، 532/780، 633/780، 633/840 نانومتر

فقدان الإدراج:

.01.0 ~ 1.2 ديسيبل من الألياف العارية

≥13 ~ 18 ديسيبل

نسبة الانقراض:

≥18 ديسيبل

أقصى قوة CW:

0.1 ~ 0.3 واط

درجة حرارة التشغيل:

-40 درجة مئوية إلى +85 درجة مئوية

تفاصيل التغليف:

صندوق ورقي

القدرة على العرض:

2000 قطعة شهريا

وصف المنتج

الحفاظ على الاستقطاب WDM المنصهر (488/532، 488/633، 532/633، 532/780، 633/780، 633/840 نانومتر) | PM FBT معدد تقسيم الطول الموجي

نظرة عامة على المنتج

تعد وحدات WDM الخاصة بالاستقطاب الذي يحافظ على الاستدقاق الثنائي المنصهر (PM FBT) عبارة عن مكونات من الألياف الضوئية ثنائية الاتجاه تم تصميمها لمضاعفة وإزالة تعدد الإرسال لطولين موجيين مرئيين متميزين مع الحفاظ على حالة الاستقطاب بشكل كامل عبر كلا محوري الألياف. تم تصنيع هذه الأجهزة عبر تقنية التناقص الدقيق المصهورة، وتوفر أداءً بصريًا مستقرًا لأنظمة ليزر الألياف المرئية، والمجهر الضوئي الحيوي، ومضخمات الألياف، وأجهزة الاختبار البصري.

تدعم هذه السلسلة ست مجموعات قياسية من الأطوال الموجية: 488/532، 488/633، 532/633، 532/780، 633/780، و633/840 نانومتر. تتم مطابقة كل نموذج مسبقًا بألياف PM panda المخصصة (PM460-HP أو PM630-HP) لضمان نسبة انقراض استقطاب عالية. يظل كلا محوري الاستقطاب يعملان بكامل طاقتهما أثناء التشغيل؛ لن يتم حظر أي محور في ظل ظروف العمل العادية.

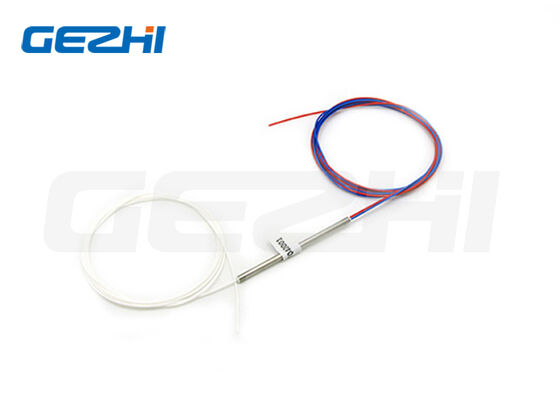

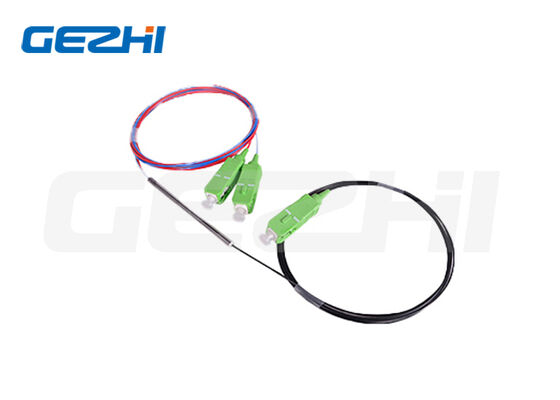

يتم توفير الأجهزة من الألياف العارية أو منتهية بتغليف أنبوبي سائب بقطر 900 ميكرومتر، مع موصلات FC/APC أو FC/UPC أو SC/APC أو SC/UPC اختيارية. تخضع جميع الوحدات للاختبار البصري بنسبة 100% قبل الشحن لضمان أداء ثابت للفقد والعزل والاستقطاب.

الميزات الرئيسية الأساسية

خسارة إدخال منخفضة للغاية (من 1.0 إلى 1.2 ديسيبل من الألياف العارية) عبر عرض النطاق الترددي الكامل للطول الموجي ±5 نانومتر
عزل عالي للمنافذ يصل إلى 18 ديسيبل للمجموعات المرئية ذات الطول الموجي الطويل
نسبة انقراض الاستقطاب العالية ≥18 ديسيبل لمحاذاة نظام PM موثوقة
خسارة عودة عالية جدًا ≥55 ديسيبل لقمع عدم استقرار الليزر الانعكاسي الخلفي
نطاق درجة حرارة التشغيل الواسع: -40 درجة مئوية إلى +85 درجة مئوية للبيئات الصناعية والمختبرية
تقييمات متعددة للتعامل مع طاقة CW من 0.1 واط إلى 0.3 واط لتطبيقات الليزر المختلفة
تصميم نشط ثنائي المحور، لا يوجد حماية لمحور الاستقطاب
بعدان قياسيان للهيكل المعدني: Φ3.0×60 مم (ألياف عارية) / Φ3.0×70 مم (أنبوب سائب 900 ميكرومتر)
طول الضفيرة القابل للتخصيص ونوع الألياف وأزواج الطول الموجي وإنهاء الموصل
تحمل حمل الشد يصل إلى 5 نيوتن لأسلاك التوصيل المصنوعة من الألياف القياسية
عبوات معدنية صلبة متوافقة مع RoHS مع ثبات ميكانيكي ممتاز

التطبيقات النموذجية

ليزر الألياف ذو الطول الموجي المرئي وأنظمة الجمع بين مضخات الليزر
الاستقطاب – الحفاظ على مكبرات الألياف الضوئية
أدوات مختبر الاختبار والقياس البصري
معدات الفحص المجهري متحد البؤر والتصوير الفلوري والضوئيات الحيوية
أنظمة استشعار الألياف الضوئية المرئية
مسارات تسليم الليزر متعددة الأطوال الموجية

المواصفات البصرية والميكانيكية الكاملة

تم قياس جميع بيانات الأداء على مجموعات من الألياف العارية بدون موصلات.

المعلمة	وحدة	قيم
عملية الطول الموجي	نانومتر	488/532	488/633	532/633	532/780	633/780	633/840
عرض النطاق الترددي الطول الموجي	نانومتر	±5	±5	±5	±5	±5	±5
فقدان الإدراج (الألياف العارية)	ديسيبل	.21.2	.21.2	.01.0	.01.0	.01.0	.01.0
عزل	ديسيبل	≥13	≥15	≥15	≥18	≥18	≥18
نسبة الانقراض	ديسيبل	≥18	≥18	≥18	≥18	≥18	≥18
مطابقة نوع الألياف PM	—	PM460-حصان	PM460-حصان	PM630-HP	PM630-HP	PM630-HP	PM630-HP
ماكس CW الطاقة الضوئية	دبليو	0.1	0.1	0.2	0.3	0.3	0.3
خسارة العودة (جميع الموديلات)	ديسيبل	≥55
أقصى حمل الشد	ن	≥5
درجة حرارة التشغيل	درجة مئوية	-40 ~ +85
درجة حرارة التخزين	درجة مئوية	-40 ~ +85
حجم العبوة القياسي	مم	Φ3.0×60 (ألياف عارية) / Φ3.0×70 (أنبوب سائب 900 ميكرومتر)

ملاحظات المواصفات الهامة

إذا كانت مزودة بموصلات ألياف: يزداد فقدان الإدخال بمقدار 0.3 ديسيبل، ويقلل فقدان العودة بمقدار 5 ديسيبل، ويقلل معدل الانقراض بمقدار 2 ديسيبل.
يدعم WDM المنصهر PM كلا محوري الاستقطاب في وقت واحد؛ لن يتم حظر أي محور استقطاب أثناء التشغيل.

ترتيب انهيار التعليمات البرمجية

تنسيق الموديل: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

تكوين المنفذ: 102 = 1×2 WDM ثنائي الاتجاه
زوج الطول الموجي: 488/532، 488/633، 532/633، 532/780، 633/780، 633/840؛ S = تحديد مخصص
نوع الألياف: PM460، PM630؛ S = تحديد مخصص
أبعاد العبوة: S3 = Φ3.0×60 مم؛ S4 = Φ3.0×70 مم؛ S = تحديد مخصص
نوع الضفيرة: 00 = ألياف عارية؛ 09 = 900 ميكرومتر أنبوب سائب
طول الألياف: 08 = 0.8 م؛ 10 = 1 م؛ S = تحديد مخصص
نوع الموصل: FA = FC/APC؛ FP = FC/UPC؛ SA = SC/APC؛ SP = SC/UPC؛ S = تحديد مخصص

رقم الموديل المثال

PMFUWDM-102-633/780-PM630-S4-09-10-FA
المعنى: 1 × 2 WDM، 633/780 نانومتر، ألياف PM630-HP، مبيت Φ3.0×70 مم، أنبوب فضفاض 900 ميكرومتر، ألياف 1 متر، موصلات FC/APC

الأسئلة المتداولة (الأسئلة الشائعة)

Q1: هل يمكن استخدام PM WDM هذا في كل من الإرسال المتعدد وإزالة تعدد الإرسال؟

ج: نعم. المكون ثنائي الاتجاه بالكامل. قم بدمج طولين موجيين لليزر في المنفذ المشترك، أو قم بتقسيم المدخلات ذات الطول الموجي المزدوج إلى ذراعي إخراج منفصلين بطول موجة واحدة.

س2: كيف تؤثر الموصلات على الأداء البصري؟

ج: ستؤدي جميع الإصدارات الموصلة إلى انخفاض طفيف في الأداء: +0.3 ديسيبل من فقدان الإدراج، و-5 ديسيبل من فقدان الإرجاع، و-2 ديسيبل من نسبة الانقراض مقارنة بوحدات الألياف العارية. تبقى قدرة التعامل مع الطاقة دون تغيير.

س 3: ما الفرق بين ألياف PM460-HP وألياف PM630-HP؟

ج: تم تحسين PM460-HP للأطوال الموجية المرئية الأقصر (488/532/633 نانومتر). تم تصميم PM630-HP للنطاقات المرئية الأطول (532/780، 633/780، 633/840 نانومتر) للحفاظ على أداء استقطاب فائق عند أطوال موجية أطول.

س 4: هل يمكنك توفير مجموعات أطوال موجية مخصصة خارج السلسلة القياسية المدرجة؟

ج: تتوفر أزواج الطول الموجي المخصصة وترقيات الطاقة العالية وأطوال الألياف الممتدة وأنواع الموصلات البديلة (LC، ST، MU) عند الاستفسار الفني. يتم أيضًا دعم خدمات وضع علامات على غلاف OEM.

س5: ما هو الحد الأقصى لقوة الشد المسموح بها على أسلاك التوصيل المصنوعة من الألياف؟

ج: الحد الأقصى المقدر لحمل الشد هو 5 نيوتن. سيؤدي السحب المفرط إلى إتلاف منطقة الاستدقاق المنصهرة وتقليل الأداء البصري بشكل دائم.

س 6: ما هو نطاق درجة الحرارة المناسب للتشغيل على المدى الطويل؟

ج: -40 درجة مئوية إلى +85 درجة مئوية للتشغيل المستمر. تتوافق درجة حرارة التخزين مع نطاق التشغيل؛ تجنب التكثيف داخل العبوة المعدنية.

نسخة CTA السفلية

اطلب عرض أسعار للعينات المخبرية أو طلبات OEM بالجملة. يمكن لفريقنا الفني المساعدة في تعديلات الطول الموجي والطاقة والتعبئة المخصصة. تواصل معنا عبر البريد الإلكتروني sales@gezhi.net أو WhatsApp للحصول على دعم سريع وتأكيد المهلة الزمنية.
