| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | استقطاب TGG ذو 3 منافذ يحافظ على جهاز الدوران البصري |
| الـ MOQ: | 1 قطعة |
| السعر: | US$288-US$988 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

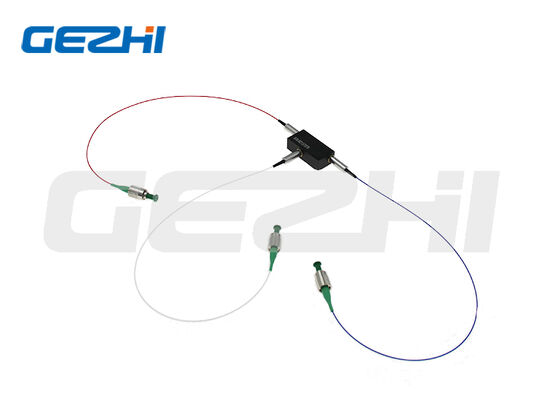

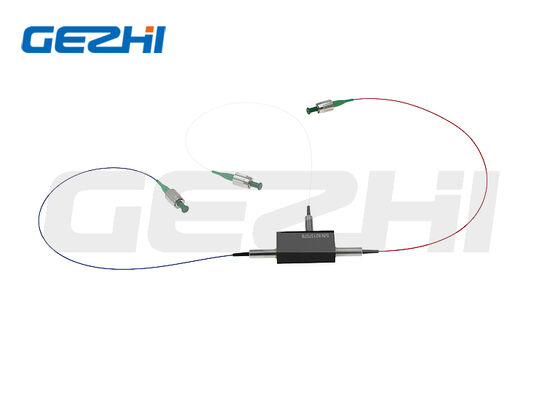

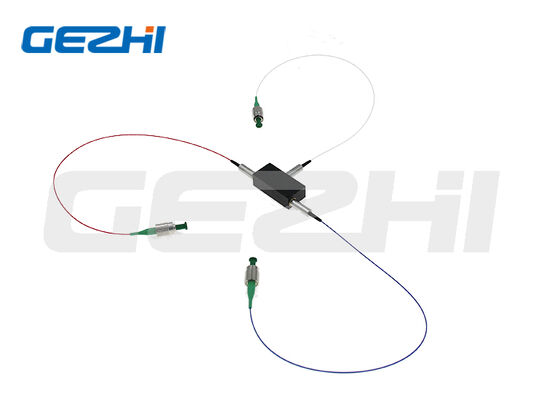

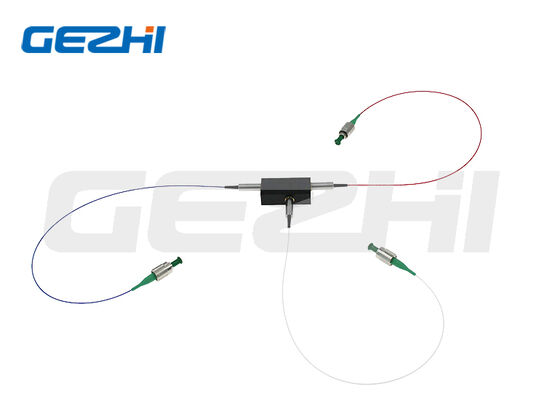

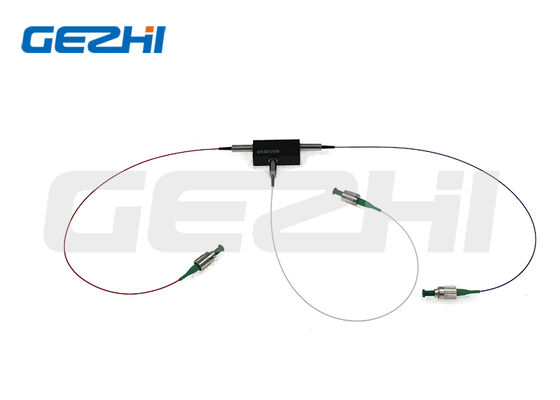

يتبنى Gezhi Photonics TGG القائم على الاستقطاب الحفاظ على الدائرة الضوئية كريستال مغناطيسي بصري من غاليوم غرانيت ذي الأداء العالي كعنصر أساسي.يغطي نطاق موجي واسع من 532nm إلى 1150nm، بما في ذلك النطاقات الشائعة في الأشعة تحت الحمراء المرئية والقريبة
يحتوي هذا الجهاز على خسارة إدراج منخفضة للغاية، وعزل ممتاز، ونسبة انقراض عالية وخسارة عودة عالية.ووضعين للعمل على محور الاستقطاب (محور مزدوج من النوع B ومحور بطيء من النوع F فقط)الحزمة المدمجة القياسية 70 × 28 × 26 مم متوفرة ، مع الألياف الخفيفة القابلة للتخصيص بالكامل ، وطول الألياف ، ونوع المرفق وقوة ذروة النبض. مثالية لمضخات الليزر بالألياف ،أدوات طبية بصرية وأنظمة اختبار بصرية دقيقة.
|
المعلم |
الوحدة |
المواصفات |
|---|---|---|
|
طول الموجة |
nm |
532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 |
|
عرض النطاق الترددي |
nm |
±5 / ±10 (يعتمد على طول الموجة) |
|
خسارة الإدراج |
ديسيبل |
≤1.5 (780 ∼1150nm) ؛ ≤2.5 (532/635/680nm) |
|
الحد الأدنى من العزلة |
ديسيبل |
≥20 / ≥22 |
|
الذروة العزلة |
ديسيبل |
≥25 / ≥26 |
|
نسبة الانقراض (النوع ب) |
ديسيبل |
≥18 |
|
نسبة الانقراض (نوع F) |
ديسيبل |
≥20 |
|
خسارة العائد |
ديسيبل |
≥45 |
|
الصوت المتقاطع |
ديسيبل |
≥45 |
|
أقصى قدر من الطاقة |
W |
0.5 / 5 / 10 / 20 |
|
حمولة السحب |
ن |
≤5 |
|
درجة حرارة العمل |
°C |
0 ~ +60 |
|
درجة حرارة التخزين |
°C |
-10 ~ +75 |
|
حجم الحزمة القياسية |
ملم |
70 × 28 × 26 |
المواصفات المذكورة أعلاه تنطبق على الأجهزة بدون مصابيح. إذا تم تجهيزها بمصابيح، فإن خسارة الإدراج ستزداد بنسبة 0.3 ديسيبل، وستقل خسارة العودة بنسبة 5 ديسيبل.و نسبة الانقراض ستقل بنسبة 2 ديسيبل.
بالنسبة لتطبيقات تشغيل النبضات، يرجى إبلاغنا بطاقة النبضات وقوة الذروة مسبقا لتناسب المنتج المناسب.
| رقم التسلسل | المعلمات | تعريف الشفرة |
|---|---|---|
| ① | الميناء | 3 = 3-الميناء |
| ② | طول الموجة | 532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 S = طول موجة محدد حسب الطلب |
| ③ | محاذاة المحور | B = يعمل كلا المحورين F = المحور البطيء يعمل، المحور السريع مغلق N = نوع غير PM |
| ④ | معالجة الطاقة | 0L = 0.5W 01 = 1W 10 = 10 واط 20 = 20 واط S = الطاقة المحددة حسب الطلب |
| ⑤ | نوع الألياف | PM460 / PM630 / PM780 / PM980 / PM1060 S = الألياف المحددة حسب الطلب |
| ⑥ | حجم الحزمة | T2 = 70 × 28 × 26mm القياسية S = حجم الحزمة المحدد حسب الطلب |
| ⑦ | نوع ذيل الخنزير | 00 = الألياف العارية 09 = 900μm أنبوب فضفاض |
| ⑧ | طول الألياف | 08 = 0.8m 10 = 1m S = طول محدد حسب الطلب |
| ⑨ | نوع الجهاز | FP = FC/UPC FA = FC/APC SP = SC/UPC SA = SC/APC S = رابط محدد حسب الطلب / ألياف عارية بدون رابط |
| ⑩ | قوة ذروة النبض | 00 = موجة مستمرة (CW) 10 = 10kW طاقة الذروة 20 = 20kW طاقة الذروة SS = قوة نبض محددة حسب الطلب |
جدول معلومات التعبئة
| البند | تفاصيل |
|---|---|
| نوع التعبئة | كيس بي إي فردي أو عبوة مخصصة |
| خيار العلامة | ملصق المنتج / ملصق OEM |
| علبة خارجية | علبة تصدير قياسية |
| دعم العينة | متاحة |
| الإمدادات السائبة | متاحة |
|
|
