| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 532nm / 633nm PM جهاز توزيع بصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

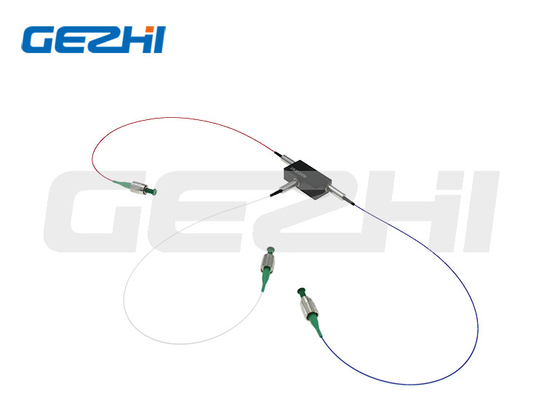

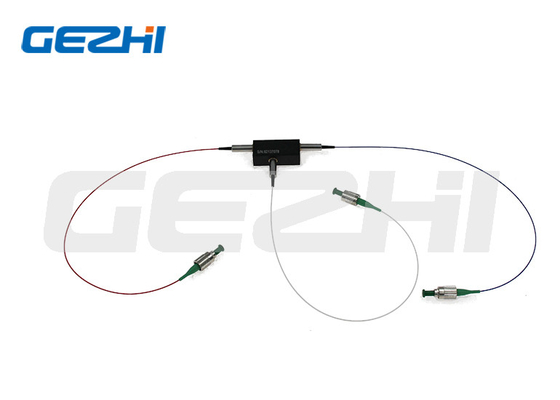

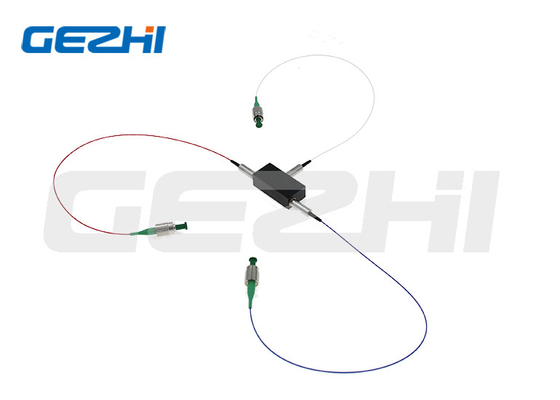

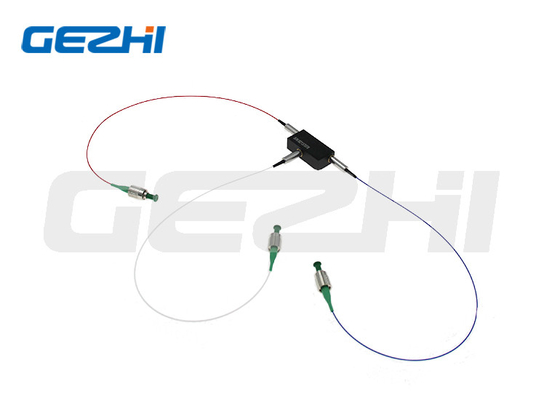

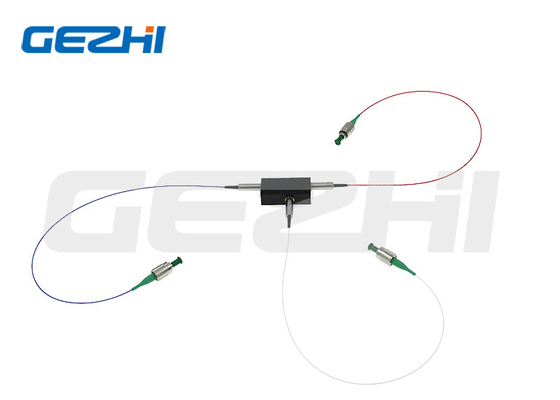

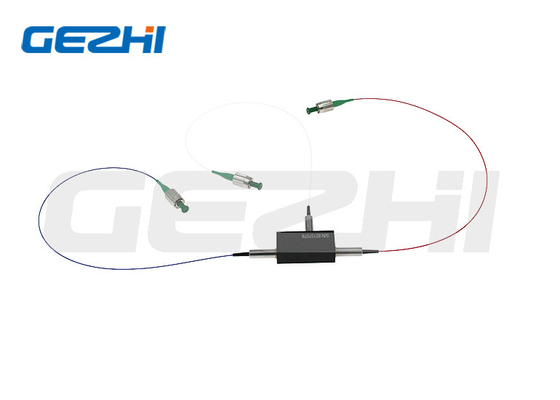

532nm / 633nm 3Ports الاستقطاب الحفاظ على الدارة الضوئية TGG على أساس مضخم الألياف
وصف المنتج
يعد TGG Based 532nm / 633nm Optical Circulator مكونًا عالي الأداء للموجة الضوئية يقوم بتوجيه الإشارات الواردة من المنفذ 1 إلى المنفذ 2 وإشارات المنفذ 2 الواردة إلى المنفذ 3. وهي تتميز بفقدان إدخال منخفض وعزل عالٍ وعالية معالجة الطاقة ، PER عالية ، خسارة عائد عالية ، استقرار وموثوقية بيئية ممتازة.إنها مثالية لألياف الليزر وتطبيقات الأجهزة.
سمات
انخفاض فقدان الإدراج
خسارة عائد عالية
عزل عالي
استقرار وموثوقية عالية
التطبيقات
مضخم الألياف
أداة الاختبار
مستشعر الألياف
معدات طبية
تحديد
| معامل | وحدة | قيمة | ||
| نوع المنفذ | - |
3 ميناء |
||
| مركز الطول الموجي | نانومتر | 532 | 633 | |
| نطاق الطول الموجي التشغيلي | نانومتر | ± 5 | ||
| النوع.عزل الذروة عند 23 ℃ | ديسيبل |
22 |
||
| دقيقة.العزلة عند 23 درجة | ديسيبل |
20 |
||
| النوع.خسارة الإدراج عند 23 | ديسيبل |
1.6 |
||
| الأعلى.خسارة الإدراج عند 23 | ديسيبل |
2.0 |
||
| دقيقة.نسبة الانقراض عند 23 (PM نوع الألياف) | ديسيبل | 20 | ||
| الأعلى.الخسارة المعتمدة على الاستقطاب عند 23 (نوع الألياف SM) | ديسيبل | 0.15 | ||
| دقيقة.خسارة العودة عند 23 (الإدخال / الإخراج) | ديسيبل | 40 | ||
| دقيقة.عبر الحديث | ديسيبل | 40 | ||
| الأعلى.متوسط الطاقة الضوئية (بما في ذلك المنفذ 1 والمنفذ 2) | دبليو | 0.5 ، 1 ، 2 | ||
| الأعلى.ذروة الطاقة لنبض ns | كيلوواط | 10 أو محدد | ||
| الأعلى.حمل الشد | ن | 5 | ||
| أبعاد الحزمة | مم | 44 × 28 × 26 | 70 × 28 × 26 | |
| درجة حرارة التشغيل | ℃ | + 10 ~ + 50 | ||
| درجة حرارة التخزين | ℃ | 0 ~ + 60 | ||
1.المواصفات أعلاه مخصصة للجهاز بدون موصل ، إذا كان الموصل ، فإن IL سيكون أعلى بمقدار 0.3 ديسيبل ، وستقل خسارة الإرجاع بمقدار 5 ديسيبل وستقل نسبة الانقراض 2 ديسيبل.
2 إذا كان هناك تطبيق نبضي ، يرجى التأكد من إبلاغنا بطاقة النبض وقوة الذروة.
حزمة الأبعاد
| ① المنفذ: | 3 = 3 منفذ |
| ② الطول الموجي: | 532 ؛633 ؛680 ؛780 ؛808 ؛850 ؛930 ؛980 ؛1030 ؛1053 ؛1064 ؛1150 نانومتر ؛S = تحديد |
| محاذاة المحور: | ب = كلا المحورين يعملان ؛F = عمل المحور البطيء ، المحور السريع محظور ؛N = النوع غير PM متاح |
| ④ معالجة الطاقة: | 0 لتر = 0.5 واط ؛01 = 1 واط ؛02 = 2 واط ؛10 = 10 واط ؛10 = 20 واط ؛S = تحديد |
| ⑤ نوع الألياف: | PM460 ؛PM630 ؛PM780 ؛PM980PM1060 ؛S = تحديد |
| أبعاد الحزمة: | T2 = 70 × 28 × 26 ملم ؛S = تحديد |
| ⑦ نوع الضفيرة: | 00 = ألياف عارية ؛09 = 900um أنبوب فضفاض |
| ⑧ طول الألياف: | 08 = 0.8 م ؛10 = 1 م ؛S = تحديد |
| نوع الموصل: | FA = FC / APC ؛FP = FC / UPC ؛SA = SC / APC ؛SP = SC / UPC ؛S = تحديد |
| ⑩ ذروة الطاقة للنبض: | 00 = موجة مستمرة ، 10 = 10 كيلو وات ، 20 = 20 كيلو وات ، SS = محدد |
|
|
