| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | PM ثنائي المرحلة TGG PM المعزل البصري 780-1080nm |
| الـ MOQ: | 1 قطعة |
| السعر: | US$288-US$988 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

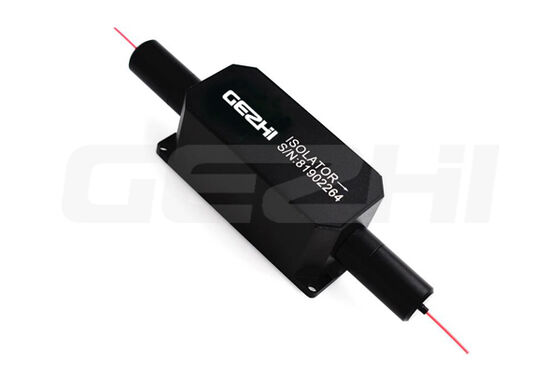

تقوم شركة GEZHI Photonics بتصنيع عازل بصري PM عالي الأداء قائم على TGG ثنائي المرحلة يغطي 780 نانومتر، 808 نانومتر، 850 نانومتر، 880 نانومتر، 980 نانومتر، 1030 نانومتر، 1064 نانومتر، و1080 نانومتر. يعتمد هذا المكون البصري الصغير ذو المنفذين تصميم ألياف الباندا PM، مما يسمح بنقل الضوء أحادي الاتجاه مع منع الانعكاس الخلفي والتشتت الخلفي بشكل فعال.
يوفر عازل PM ثنائي المرحلة الخاص بنا خسارة إدخال منخفضة للغاية، وعزلة عالية، ونسبة انقراض عالية وأداء مستقر على المدى الطويل، ويتم نشره على نطاق واسع في ليزر الألياف، ومكبرات الصوت الليفية، وأدوات الاختبار البصرية، ووصلات ألياف CATV وأنظمة LAN من ألياف الاتصالات. يتم دعم الطول الموجي المخصص ونوع الألياف والموصل وتقييم الطاقة لتطبيقات الليزر CW والنبض.
الميزات الأساسية
| المعلمة | وحدة | القيمة القياسية |
|---|---|---|
| الطول الموجي التشغيلي | نانومتر | 780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080 |
| عرض النطاق الترددي الطول الموجي | نانومتر | ±5 |
| فقدان الإدراج (الألياف العارية) | ديسيبل | .21.2 |
| الحد الأدنى من العزلة | ديسيبل | ≥55 |
| عزلة الذروة | ديسيبل | ≥65 |
| نسبة الانقراض | ديسيبل | ≥20 |
| خسارة العودة | ديسيبل | ≥45 |
| نوع الألياف | — | PM780 / PM980 / PM1060 (تطابق الطول الموجي) |
| التعامل مع الطاقة القصوى CW | دبليو | 0.5 / 1 / 20 |
| منصة | — | المرحلة المزدوجة |
| تحميل الشد | ن | ≥5 |
| درجة حرارة التشغيل | درجه مئوية | 0 ~ +60 |
| درجة حرارة التخزين | درجه مئوية | -10 ~ +75 |
| البعد القياسي للحزمة | مم | 150×28×26 |
| موضع الكود | تعريف | الخيارات المتاحة والشرح |
|---|---|---|
| 1 | نوع المرحلة | د = المرحلة المزدوجة |
| 2 | الطول الموجي التشغيلي | 780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080 / S = الطول الموجي المحدد المخصص |
| 3 | وضع محاذاة المحور | ب = كلا المحورين يعملان F = تمرير المحور البطيء، المحور السريع محجوب |
| 4 | التعامل مع الطاقة CW | 0 لتر = 0.5 واط 01 = 1 واط 02 = 2 وات 10 = 10 واط S = تصنيف الطاقة المخصص |
| 5 | نوع الألياف PM | PM780 / PM980 / PM1060 / S = ألياف مخصصة |
| 6 | حجم العبوة | T3 = مبيت قياسي 150×28×26 مم S = أبعاد الحزمة المخصصة |
| 7 | حماية ضفيرة | 00 = الألياف العارية 09 = أنبوب سائب 900 ميكرومتر |
| 8 | طول ضفيرة الألياف | 08 = 0.8 م 10 = 1 م S = الطول المخصص |
| 9 | نوع الموصل | اتحاد كرة القدم = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = موصل مخصص |
| 10 | نبض ذروة القوة | 00 = الأسلحة الكيميائية فقط 10 = 10 كيلو واط الذروة 20 = 20 كيلو واط الذروة SS = طاقة ذروة النبض المخصصة |
لماذا تختار شركة GEZHI الضوئيات؟
|
|
