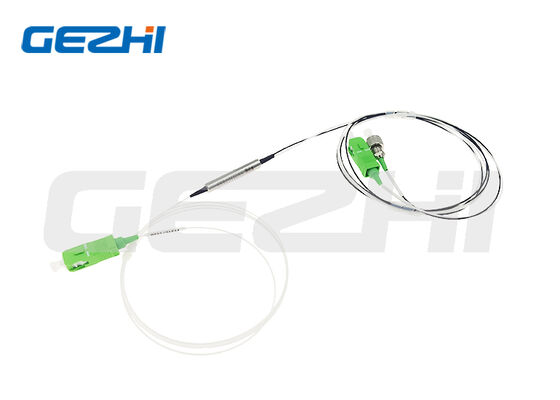

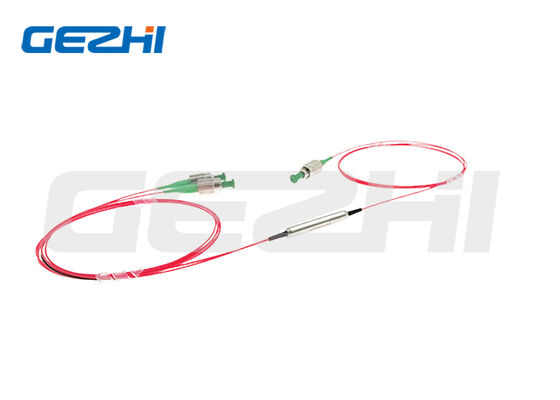

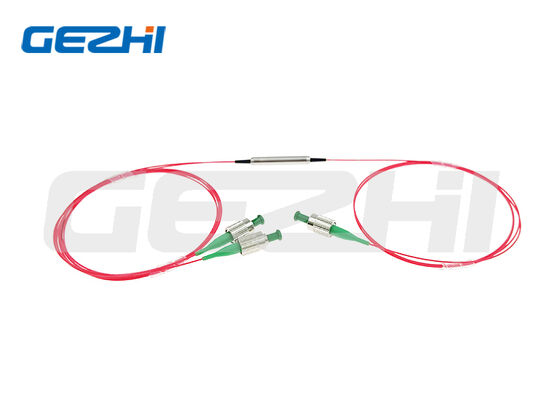

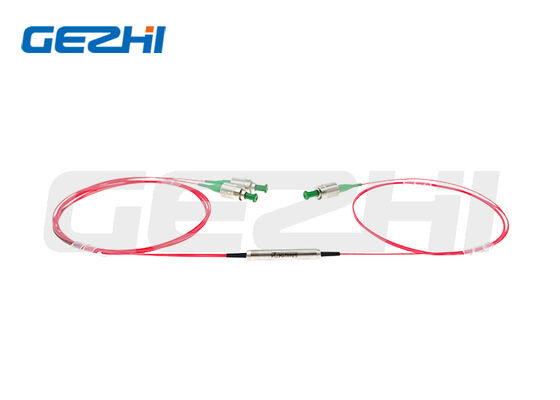

مرشح PM استقطاب WDM الحفاظ على مرشح WDM مع فقدان إدخال منخفض للغاية ونسبة انقراض استقطاب عالية ومجموعات متعددة من الطول الموجي

مرشح PM استقطاب WDM الحفاظ على مرشح WDM مع فقدان إدخال منخفض للغاية ونسبة انقراض استقطاب عالية ومجموعات متعددة من الطول الموجي

الاسم التجاري:	GEZHI or OEM
رقم الطراز:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
الـ MOQ:	1 قطعة
السعر:	US$188-US$688
موعد التسليم:	2-3 أسابيع
شروط الدفع:	/ تي تي، ويسترن يونيون

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

CE RoHS,ISO9001

وثيقة:

فقدان الإدراج:

≥0.8 ديسيبل (منفذ المرور)، ≥0.5 ديسيبل (منفذ الانعكاس)

≥25~30 ديسيبل (تمرير)، ≥12~15 ديسيبل (عاكس)

نسبة الانقراض:

≥18 ~ 20 ديسيبل

خسارة العودة:

≥50 ديسيبل

معالجة الطاقة القصوى:

0.5 / 1 / 5 واط؛ > 10 وات مع المشتت الحراري

درجة حرارة التشغيل:

-5 ~ +75 درجة مئوية

تفاصيل التغليف:

صندوق ورقي

القدرة على العرض:

2000 قطعة شهريا

وصف المنتج

1لمحة عامة عن المنتج

اسم المنتج

تصفية الحفاظ على الاستقطاب WDM / PM Filter WDM

المصنع

شركة جيزي فوتونيكس ليمتد

مرشح PM WDM لدينا هو محترف استقطاب الحفاظ على موجة تقسيم multiplexer،مصممة لفصل / الجمع بين إشارات بصرية بطول موجة مختلفة في دوائر الألياف المحافظة على الاستقطابنحن ندعم العديد من مجموعات طول الموجات الرئيسية لليزر الألياف، الاتصالات البصرية، CATV والشبكات البصرية السلبية.علبة المرفق والغسالة الحرارية ذات الطاقة العالية.

مجموعات طول الموجات المتاحة

980/1030nm
980/1064nm
980/1550nm
1064/1550nm
1310/1550nm
1480/1550nm
2000/1550nm

2خصائص المنتج الأساسية

✅ خسارة إدراج منخفضة للغاية
✅ خسارة عودة عالية ≥50dB
✅ نسبة الانقراض عالية
طول موجة ثابت وخسارة تحت اختلاف درجة الحرارة
✅ خيارات الطاقة المتكررة متعددة: 0.5W / 1W / 5W (حزمة غسول الحرارة 10W + متوفرة)
✅ حزمة معدنية صغيرة Φ5.5×35mm
✅ ألياف PM مخصصة ، ألياف أحادية الوضعية ، طول الحمل والإتصالات
✅ نطاق واسع من درجات حرارة التشغيل -5°C ~ +75°C

3التطبيقات الرئيسية

نظام نقل الألياف الضوئية CATV
نظام WDM Optical Multiplexing & Demultiplexing
شبكة البصرية السلبية EPON / GPON
مضخة الليزر المصنوعة من الألياف والفصل بين الإشارات
الاستقطاب صيانة معدات اختبار الألياف
الاتصالات البصرية تحت الحمراء المتوسطة (نموذج 2000/1550nm)

4المواصفات التقنية الكاملة

جدول المعايير القياسية

المعلم	الوحدة	الأداء القياسي
خسارة إدخال الميناء	ديسيبل	≤0.8
تعكس خسارة إدراج الميناء	ديسيبل	≤0.5 (2000/1550: ≤0.8)
تمرير العزلة @Reflect طول الموجة	ديسيبل	≥25~30
عكس العزلة @ Pass Wavelength	ديسيبل	≥ 12 ~ 15
نسبة الانقراض	ديسيبل	≥18~20
خسارة العائد	ديسيبل	≥50
الاستقرار الحراري على طول الموجة	nm/°C	≤0.003
خسارة الإدراج الاستقرار الحراري	dB/°C	≤0.005
CW القوة القصوى المعالجة	W	0.5 / 1 / 5 ؛ > 10W مع حزمة غسالة الحرارة
حمولة السحب	ن	≤5
درجة حرارة العمل	°C	-5 ~ +75
درجة حرارة التخزين	°C	-40 ~ +85
حجم الحزمة القياسية	ملم	Φ5.5 × 35

جدول مطابقة نطاق الموجات

الرمز النموذجي	نطاق المرور (nm)	نطاق الانعكاس (nm)
T1064/R980	1020~1080	960~990
T1550/R980	1520~1580	960~990
T1550/R1064	1520~1580	1020~1080
T1550/R1310	1530~1600	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	1530 ~ 1570

ملاحظات مهمة

المواصفات المذكورة أعلاه تنطبق على أجهزة الألياف العارية. مجهزة بموصلات: فقدان الإدراج + 0.3dB ، فقدان العودة - 5dB ، نسبة الانقراض -2dB.
بالنسبة للطاقة العالية التي تزيد عن 10 واط ، يجب أن يكون تغليف المغسل الحراري إلزامياً.
تطبيق إشارة النبض: يرجى توفير طاقة النبض وطاقة الذروة للتصميم المخصص.

5. طلب التعليمات البرمجية

شكل الطلب: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

موقع الرمز	تعريف	الخيارات الاختيارية
1 مزيج من أطوال الموجة	زوج طول موجة مزدوج	0698=T1064/R980؛ 5598=T1550/R980؛ 5564=T1550/R1064; 5531=T1550/R1310؛ S=تحديد المخصص
2 محور الاستقطاب	تصميم محور الاستقطاب	B = يعمل كلا المحورين؛ F = المحور البطيء فقط، المحور السريع مغلق
3 Com & Pass Port Fiber (أصابع الاتصال والمرور)	نوع ألياف PM	PM980 / PM1550 / PM1060 / PM1950 / S=Custom
4 الألياف المنعكسة	نوع الألياف	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E
5 تصنيف الطاقة	أقصى طاقة CW	0L=0.5W؛ 01=1W؛ 02=2W؛ طاقة أعلى قابلة للتخصيص
6 حجم العبوة	أبعاد المساكن	S1=Φ5.5×35mm؛ S=حجم مخصص
7 نوع ذيل الخنزير	حماية الألياف	00 = الألياف العارية ؛ 09 = 900μm أنبوب فضفاض
8 طول الألياف	طول ذيل الخنزير	08=0.8m؛ 10=1m؛ S=الطول المخصص
9 نوع الجهاز	رابط النهاية	FA=FC/APC؛ FP=FC/UPC؛ SA=SC/APC؛ SP=SC/UPC؛ S=الموصول المخصص

دعم الخدمة المخصصة

مجموعات الطول الموجي المخصصة خارج السلسلة القياسية
موازنة الألياف PM المخصصة / الألياف أحادية الوضع
طول الألياف المخصصة، أنبوب فضفاض، هيكل الكابل
جميع موصلات الألياف الضوئية (FC، SC، LC، ST، الخ)
حزمة غسول حرارة عالية الطاقة لليزر 10W +
تصميم خاص لتطبيق الليزر النبض

6. الأبعاد

مرشح PM استقطاب WDM الحفاظ على مرشح WDM مع فقدان إدخال منخفض للغاية ونسبة انقراض استقطاب عالية ومجموعات متعددة من الطول الموجي 0

7لماذا تختار Gezhi Photonics PM Filter WDM؟

مصنع محترف يركز على المكونات السلبية لألياف PM لأكثر من سنوات
اختبار أداء بصري صارم لضمان انخفاض الخسائر والعزلة العالية
الأداء الحراري المستقر للاستخدام الخارجي والصناعي لفترة طويلة
تخصيص مرن لمشاريع الليزر الألياف والاتصالات و CATV
سعر بيع بالجملة المباشر للمصنع للمطلبات السائبة
وقت تسليم سريع ودعم فني موثوق به بعد البيع
ورقة بيانات تقنية كاملة وتقرير اختبار لكل دفعة

8أسئلة شائعة

س1: ما هو الفرق بين مرشح PM WDM و WDM العادي؟

ج: يستخدم مرشح PM WDM الألياف المحافظة على الاستقطاب ، والتي يمكن أن تحافظ على حالة الاستقطاب الخطي للضوء ، مناسبة لليزر الألياف ، الأنظمة البصرية الحساسة للإستقطاب.WDM العادي يستخدم فقط الألياف أحادية الوضع دون وظيفة الاحتفاظ بالتقطيب.

س2: هل يمكنك دعم طاقة عالية فوق 10 واط؟

ج: نعم. نحن نصمم عبوات غسيل الحرارة لتطبيقات الطاقة العالية فوق 10W CW. يرجى إبلاغنا بالقوة العاملة عند الاستفسار.

س3: هل تقدمون نماذج طول موجة مخصصة؟

ج: نعم. إذا لم تتمكن مجموعات طول الموجات القياسية لدينا من تلبية طلبك، يمكننا تطوير طول الموجة PM Filter WDM حسب متطلباتك.

السؤال 4: ما هي زيادة الخسارة عند إضافة موصلات الألياف؟

الجواب: الأجهزة التي تحتوي على موصلات ستضيف 0.3 ديسيبل من خسارة الإدراج، وتقلل من خسارة العودة بمقدار 5 ديسيبل وتقلل من نسبة الانقراض بمقدار 2 ديسيبل مقارنة بنسخ الألياف العارية.

9.خدمتنا

تصميم مخصص، بيع بالجملة، طلب عينة، دعم فني
