| Brand Name: | GEZHI or OEM |
| رقم الطراز: | PM WDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

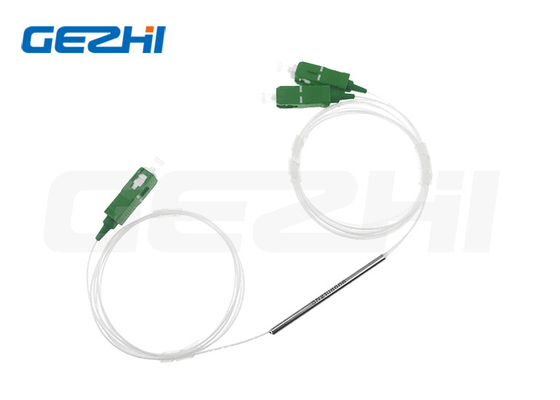

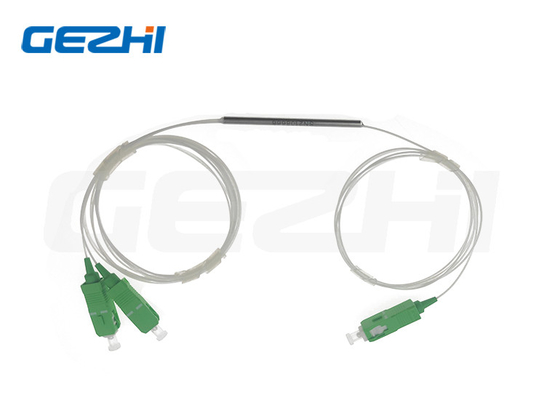

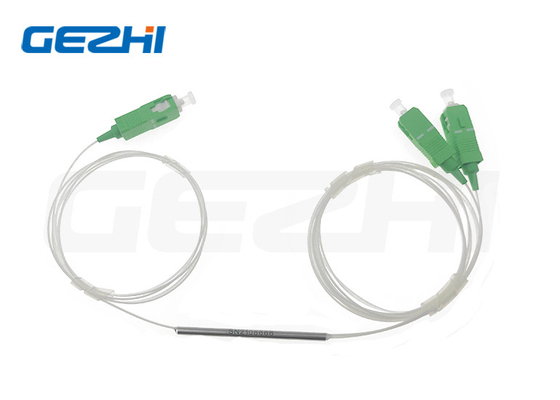

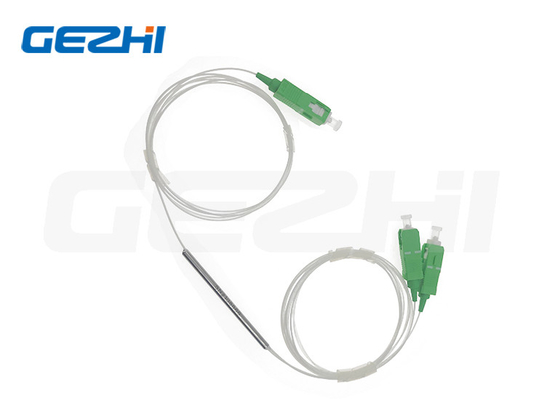

نظرة عامة على المنتج لمرشح PM WDM
الألياف القابلة للتخصيص عالية الطاقة الاستقطاب الحفاظ على مرشح WDM (حتى 20 واط) لوحدة CWDM / DWDM
الاستقطاب الحفاظ على مرشح WDM
استقطاب GEZHI الحفاظ على الفلتر توفر سلسلة WDM مضاعفة تقسيم الطول الموجي مع الحفاظ على استقطاب الإشارة.يعتمد PM FWDM على تقنية المرشحات ذات الأغشية الرقيقة المستقرة بيئيًا وتتميز بنسبة انقراض عالية وفقدان إدخال منخفض وخسارة عالية في العودة.إنها مثالية لأنظمة شبكة WDM عالية السرعة.
الميزات والتطبيقاتلمرشح PM WDM
سمات
انخفاض فقدان الإدراج
نسبة الانقراض عالية
عزل عالي
معالجة عالية الطاقة
استقرار وموثوقية عالية
التطبيقات
نظام الكيبل التلفزيوني
وحدة CWDM / DWDM
شبكات EPON / GPON
مجال الاتصالات
المراقبة في أنظمة متماسكة
مواصفاتمرشح PM WDM
|
حدود |
وحدة |
قيم |
|||||
|
يكتب |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
|
|
الطول الموجي لناقل الحركة |
نانومتر |
1020 ~ 1080 |
1520 ~ 1580 |
1520 ~ 1580 |
1535 ~ 1565 |
1950 ~ 2050 |
|
|
الطول الموجي للانعكاس |
نانومتر |
960 ~ 990 |
960 ~ 990 |
1020 ~ 1080 |
1480 ± 10 |
1570 ± 10 |
|
|
الأعلى.خسارة الإدراج عند 23 |
قناة الإرسال |
ديسيبل |
0.8 |
0.7 |
0.8 |
0.8 |
0.8 |
|
|
قناة انعكاس |
ديسيبل |
0.6 |
0.6 |
0.6 |
0.6 |
0.8 |
|
دقيقة.عزل الإرسال @ طول الانعكاس |
ديسيبل |
30 |
30 |
30 |
30 |
25 |
|
|
دقيقة.انعكاس انعكاسTransmission avelength |
ديسيبل |
15 |
15 |
15 |
15 |
12 |
|
|
الأعلى.قناة التسطيح |
ديسيبل |
0.4 |
|||||
|
دقيقة.نسبة الانقراض عند 23 ℃ |
قناة الإرسال |
ديسيبل |
20 |
||||
|
|
قناة انعكاس |
ديسيبل |
18 |
||||
|
الأعلى.الاستقرار الحراري بطول الموجة |
نانومتر / ℃ |
0.003 |
|||||
|
الأعلى.الاستقرار الحراري وفقدان الإدراج |
ديسيبل / ℃ |
0.005 |
|||||
|
دقيقة.عودة الخسارة عند 23 |
ديسيبل |
50 |
|||||
|
الأعلى.مناولة الطاقة (CW) |
دبليو |
1 ، 3 ، 5 ، 10 ، 20 أو محدد |
|||||
|
الأعلى.حمل الشد |
ن |
5 |
|||||
|
درجة حرارة التشغيل |
℃ |
0 ~ + 70
|
|||||
|
درجة حرارة التخزين |
℃ |
-40 ~ + 85 |
|||||
|
مع الموصلات ، تكون قوة المعالجة 1 وات فقط ، و IL أعلى بمقدار 0.3 ديسيبل ، و RL أقل بمقدار 5 ديسيبل ، و ER أقل بمقدار 2 ديسيبل. |
|||||||
|
يتم محاذاة مفتاح الموصل مع المحور البطيء. |
|||||||
البعد
Odering معلومات عنمرشح PM WDM
|
HPMFWDM-1111-23-444-555-67-8-999-AABB (نوع الألياف PM) HPFWDM-1111-23-444-555-67-8-999-AABB (نوع الألياف SM) |
|
| 1111 - الطول الموجي: | 5506 = T1550nm / R1064nm ، 0698 = T1064nm / R980nm ، SSSS = محدد |
| 2 - نوع المضخة: | F = للأمام ، B = للخلف |
| 3 - محور العمل لطريق الإشارة: | B = كلا المحورين يعملان ، F = المحور السريع المحظور |
| 444 - نوع الألياف لـ Com & Pass: | 001 = PM1550، 003 = PM980،045 = PM1950، SSS = محدد |
| 555 - نوع الألياف للمرجع: | 001 = PM1550، 003 = PM980، 004 = Hi1060، 008 = SMF-28E، SSS = محدد |
| 6 - أبعاد العبوة: | 0 = φ5.5x35mm (≤5W) ، 1 = 70x12x8mm ، S = محدد |
التعليمات
Q1: هل يمكنني الحصول على طلب عينة لاستقطاب صيانة مرشح WDM؟ما هو موك الخاص بك؟
A1: طلب عينة مرحب به لاختبار وفحص الجودة.نحن لا موك ، 1 قطعة عينة متاحة.عينات مختلطة مقبولة أيضا.
Q2: ما هي المهلة الزمنية؟
A2: المهلة العادية حوالي أسبوع واحد ، لكمية كبيرة ومنتجات خاصة.يرجى التحقق من المهلة الزمنية مع مبيعاتنا.
ممثل.لكننا نحتفظ بمخزون لبعض المنتجات ، ويمكن أن نشحن بعد 1-3 أيام من استلام الدفع.
س 3: ما هي شروط الدفع للحفاظ على الاستقطابتصفية WDM؟
A3: مصطلح الدفع: T / T ، Paypal ، Western union ، الدفع النقدي ، Alibaba إلخ.
س 4: ما هو وقت الضمان الخاص بك الحفاظ على الاستقطابتصفية WDM؟
A4: ضمان لمدة 3 سنوات.
Q5: هل يمكنني استخدام الشعار والتسمية والحزمة الخاصة بنا؟
A5: نعم ، يمكننا تقديم خدمة OEM والتي وفقًا لمتطلباتك ، تسمية منتجات التصميم ، الشعار ، PN ، SN ، الحزمة.
|
|
