| Brand Name: | GEZHI or OEM |
| رقم الطراز: | PM الخشنة WDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |

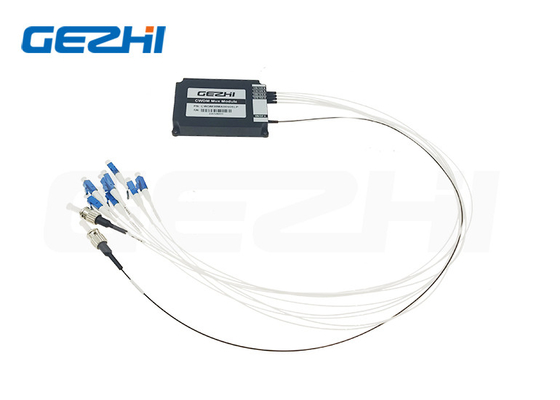

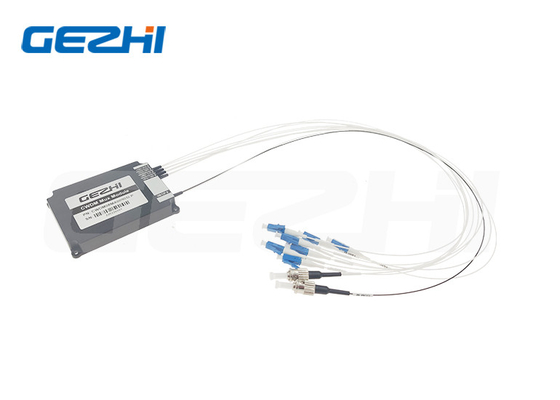

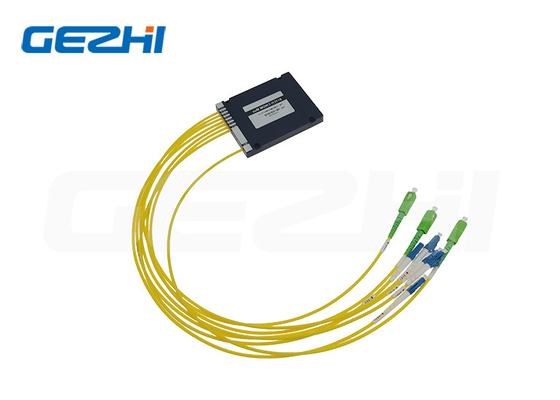

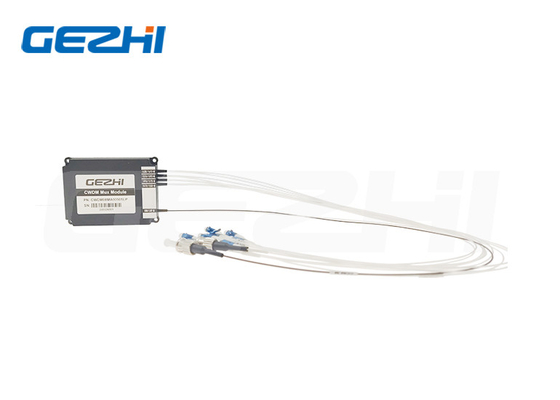

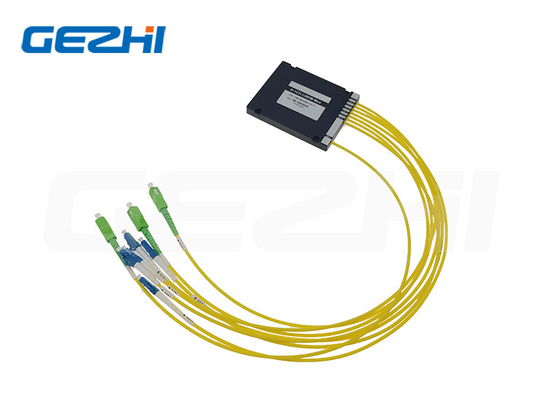

نظرة عامة على المنتج من وحدة PM CWDM
1x2 1x4 1x8 1x16 عالية القناة عزل الألياف الاستقطاب الحفاظ على وحدة WDM الخشنة
الاستقطاب يحافظ على وحدة WDM الخشنة
يتميز مرشح صيانة الاستقطاب GEZHI CWDM بانخفاض IL ، وخسارة عائد عالية ، ونسبة انقراض عالية واستقرار وموثوقية بيئية ممتازة.إنها مثالية للاستقطاب الذي يحافظ على مضخمات الألياف وشبكة CWDM ونظام الاتصال عالي السرعة وتطبيقات الأجهزة.
ميزات وتطبيقاتمساءًوحدة CWDM
سمات
انخفاض فقدان الإدراج
خسارة عودة عالية وعزل القناة
قناة جيدة لتوحيد القناة
الموثوقية العالية والاستقرار
التطبيقات
نظام DWDM
شبكات GPON
روابط الكيبل التلفزيوني
مواصفاتمساءًوحدة CWDM
| حدود | وحدة | قيم | |||||||
| رقم القناة | - | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | ||||
| مركز الطول الموجي | نانومتر | ITU أو ITU + 1 | |||||||
| مساحة القناة | غيغاهرتز | 1260 ~ 1460 أو 1460 ~ 1620 أو 1260 ~ 1620 | |||||||
| مساحة القناة | نانومتر | 20 | |||||||
| دقيقة.عرض النطاق الترددي للقناة @ λc | نانومتر | ± 6.5 | |||||||
| الأعلى.قناة التسطيح | ديسيبل | 0.4 | |||||||
| الأعلى.فقدان الإدراج | مسك الغزال إلى Demux (رابط) | ديسيبل | 1.4 | 2.2 | 3.4 | 7.1 | |||
| دقيقة.عزل | القناة المجاورة | ديسيبل | 30 | 30 | 30 | 30 | |||
| قناة غير مجاورة | ديسيبل | 40 | 40 | 40 | 40 | ||||
| ترقية القناة | ديسيبل | 12 | 12 | 12 | 12 | ||||
| دقيقة.تعويض الخساره | ديسيبل | 50 | |||||||
| دقيقة.نسبة الانقراض عند 23 ℃ | ديسيبل | 20 | 20 | 18 | 16 | ||||
| الأعلى.الاستقرار الحراري بطول الموجة | نانومتر / ℃ | 0.003 | |||||||
| الأعلى.الاستقرار الحراري وفقدان الإدراج | ديسيبل / ℃ | 0.005 | |||||||
| الأعلى.مناولة الطاقة (CW) | ميغاواط | 500 | |||||||
| درجة حرارة التشغيل | ℃ | 0 ~ + 70 | |||||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||||
| مع الموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل. | |||||||||
| يتم محاذاة مفتاح الموصل مع المحور البطيء. | |||||||||
البعد
Odering معلومات عنمساءًوحدة CWDM
| PMCWM-12-33-444-5-666-78-9-A | |
|
1 - نوع الوحدة النمطية: : |
M = Mux ، D = Demux |
| 2 - الطول الموجي للتشغيل: | F = موجة كاملة (1260nm ~ 1620nm) ، H = نصف موجة (1260 ~ 1460 أو 1460 ~ 1620) |
| 33 - بدء الطول الموجي: | 27 = 1270 نانومتر أو 1271 نانومتر ، ... ، 55 = 1550 أو 1551 نانومتر ، ... ، 61 = 1610 نانومتر أو 1611 نانومتر |
| 444 - نوع المنفذ: | 104 = 1x4 ، 108 = 1x8 ، 116 = 1x16 ، SSS = محدد |
| 5 - محور العمل: | B = كلا المحورين يعملان ، F = تم حظر المحور السريع |
| 666 - نوع الألياف: | 001 = PM1550، 002 = PM1310، SSS = محدد |
| 7 - أبعاد العبوة: | 0 = 100 × 80 × 10 مم ، 1 = 120 × 80 × 18 مم ، 2 = 140 × 140 × 10 مم ، S = محدد |
| 8 - طول الألياف: | 0 = ألياف عارية ، 1 = 900um أنبوب فضفاض ، 2 = 2.0 مم أنبوب فضفاض ، 3 = 3.0 أنبوب فضفاض |
| 9 - نوع الضفيرة: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد |
| أ - نوع الموصل: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد |
التعليمات
Q1: هل يمكنني الحصول على طلب عينة من وحدة الحفاظ على الاستقطاب CWDM؟ما هو موك الخاص بك؟
A1: طلب عينة مرحب به لاختبار وفحص الجودة.نحن لا موك ، 1 قطعة عينة متاحة.عينات مختلطة مقبولة أيضا.
Q2: ما هي المهلة الزمنية؟
A2: المهلة العادية حوالي أسبوع واحد ، لكمية كبيرة ومنتجات خاصة.يرجى التحقق من المهلة الزمنية مع مبيعاتنا.
ممثل.لكننا نحتفظ بمخزون لبعض المنتجات ، ويمكن أن نشحن بعد 1-3 أيام من استلام الدفع.
س 3: ما هي شروط الدفع للحفاظ على الاستقطابوحدة CWDM؟
A3: مصطلح الدفع: T / T ، Paypal ، Western union ، الدفع النقدي ، Alibaba إلخ.
س 4: ما هو وقت الضمان الخاص بك الحفاظ على الاستقطابوحدة CWDM؟
A4: ضمان لمدة 3 سنوات.
Q5: هل يمكنني استخدام الشعار والتسمية والحزمة الخاصة بنا؟
A5: نعم ، يمكننا تقديم خدمة OEM والتي وفقًا لمتطلباتك ، تسمية منتجات التصميم ، الشعار ، PN ، SN ، الحزمة.
|
|
