| Brand Name: | GEZHI or OEM |
| رقم الطراز: | PM المعزل |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
نظرة عامة على منتج PMالمعزل
عزل عالي 1064-2050nm الاستقطاب يحافظ على lsolator & Tap & Bandpass Filter
الاستقطاب الحفاظ على المعزل

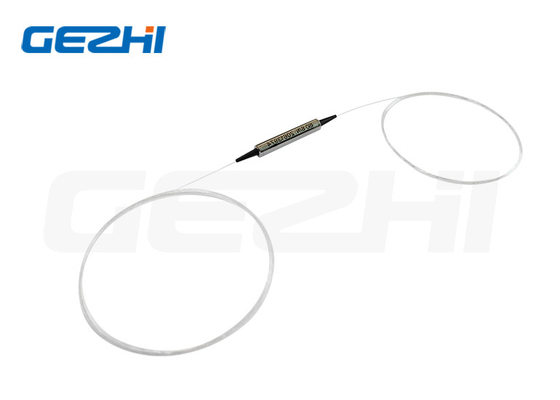

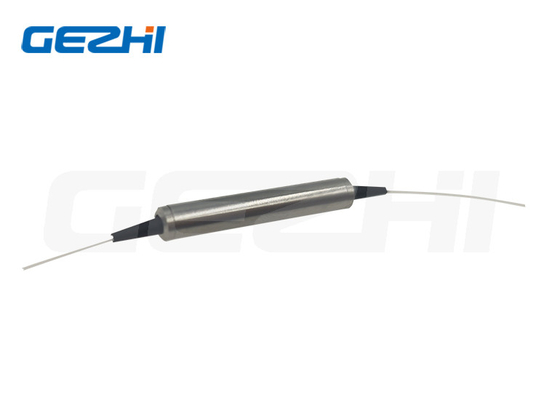

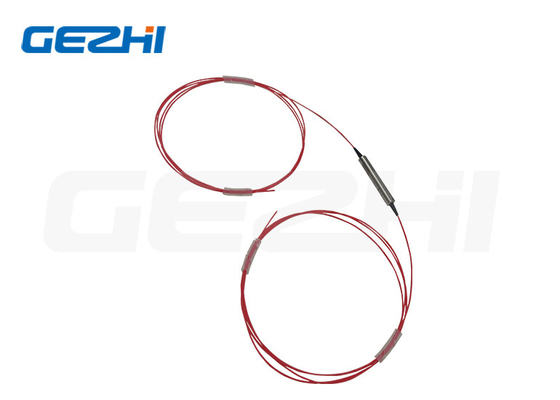

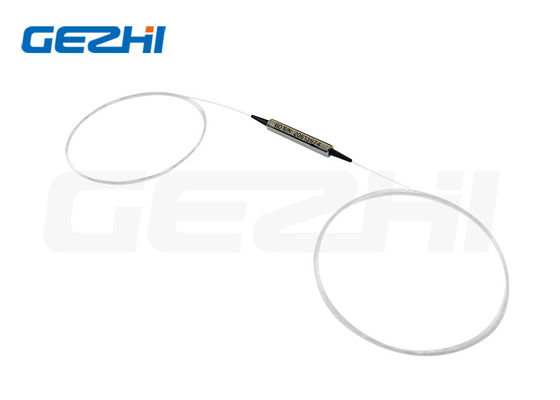

GEZHI معزل صيانة الاستقطاب هو جهاز بصري دقيق مصنوع من ألياف PM panda.يتميز عازل PM بفقدان إدخال منخفض ، وعزل عالي ، ونسبة انقراض عالية ، وموثوقية واستقرار عاليين.يوجه الجهاز الضوء البصري في اتجاه واحد ويزيل الانعكاس الخلفي والتشتت الخلفي في الاتجاه العكسي.يمكن تصنيع الجهاز بألياف عارية أو كابل غلاف 900um.
ميزات وتطبيقات PMالمعزل
سمات:
انخفاض فقدان الإدراج
خسارة عائد عالية
نسبة الانقراض عالية
عزل عالي
التطبيقات:
EDFA
مضخة ليزر
قطع البصريات
بحث
مواصفاتمساءًالمعزل
| معامل | وحدة | قيمة | |||||
| منصة | - | أعزب | مزدوج | أعزب | مزدوج | أعزب | مزدوج |
| الطول الموجي للإشارة | نانومتر | 1064 ± 5 | 1550 ± 15 | 2000 ± 15 | |||
| دقيقة.عزل الإشارة ، λج ،± 15 عند 23 أوم (إخراج إلى دخل) | ديسيبل |
18
|
30 | 28 | 45 | 28 | 45 |
| الأعلى.الخسارة الزائدة ، λج ،عند 23 أوم (الإدخال إلى الإخراج) | ديسيبل |
1.5
|
1.7 | 1.2 | 1.4 | 2.5 | 3.5 |
| دقيقة.نسبة الانقراض عند 23 ℃ | ديسيبل | 20 | 20 | 18 | |||
| اضغط على نسبة | ٪ | 1 ± 0.2٪ ، 2 ± 0.4٪ ، 5 ± 1٪ ، 10 ± 2٪ | |||||
| دقيقة.تمرير النطاق الترددي (@ -0.5 ديسيبل) | نانومتر |
2 ، 5 ، 8 ، 15 أو محدد 8 10 محدد
|
|||||
| الأعلى.إيقاف عرض النطاق الترددي (@ -25 ديسيبل) | نانومتر |
كما هو محدد
|
|||||
| دقيقة.تعويض الخساره | ديسيبل | 50 | |||||
| الأعلى.الطاقة الضوئية (CW) | ميغاواط | 300 | |||||
| الأعلى.حمل الشد | ن | 5 | |||||
| درجة حرارة التشغيل | ℃ | -5 ~ + 50 | |||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||
| مع الموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل. | |||||||
| يتم محاذاة مفتاح الموصل مع المحور البطيء. | |||||||
أبعاد الحزمة
Odering معلومات عنمساءًالمعزل
| PMTIBPF-1111-2344-55-666-777-89-A-BCD | ||
| 1111 - الطول الموجي: | 2000 = 2000 نانومتر ، 1064 = 1064 نانومتر ، 1550 = 1550 نانومتر ، SSS = محدد | |
| 2 - محور العمل: | 1 = الخيار 1 ، 2 = الخيار 2 ، 3 = الخيار 3 ، 4 = الخيار 4 ، 5 = الخيار 5 | |
| 3 - المرحلة: | S = مرحلة أحادية النواة ، D = مرحلة ثنائية النواة | |
| 44 - تمرير النطاق الترددي @ -0.5 ديسيبل: | 02 = 2 نانومتر ، 05 = 5 نانومتر ، 10 = 10 نانومتر ، SS = محدد | |
| 55 - نسبة النقر: | 01 = 1٪ ، 02 = 2٪ ، ... ، 50 = 50٪ | |
| 666 - نوع الألياف للداخل والخارج: | 001 = PM1550، 002 = PM1310، 003 = PM980، 045 = PM1950، SSS = محدد | |
| 777 - نوع الألياف للصنبور: | 001 = PM1550، 002 = PM1310، 003 = PM980، 004 = Hi1060، 008 = SMF-28E | |
| 8 - أبعاد العبوة: | 0 = φ5.5x35 مم ، S = محدد | |
| 9 - نوع الضفيرة: | 0 = ألياف عارية ، 1 = أنبوب سائب 900 ميكرون | |
| أ - طول الألياف: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد | |
| ب - نوع الموصل للإدخال: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد | |
| ج - نوع الموصل للإخراج: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد | |
| د - نوع الموصل للصنبور: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد | |
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك من PM المعزل؟
|
|
