| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | PM منصهر WDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$288-US$988 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

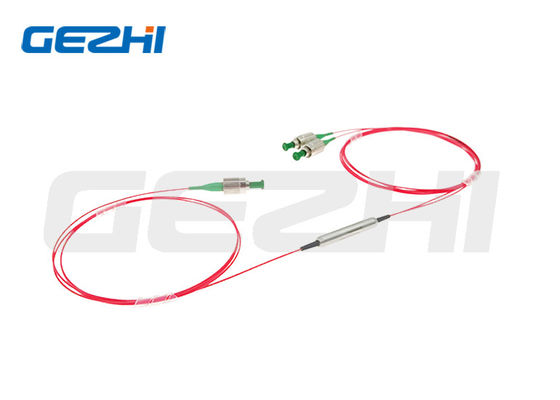

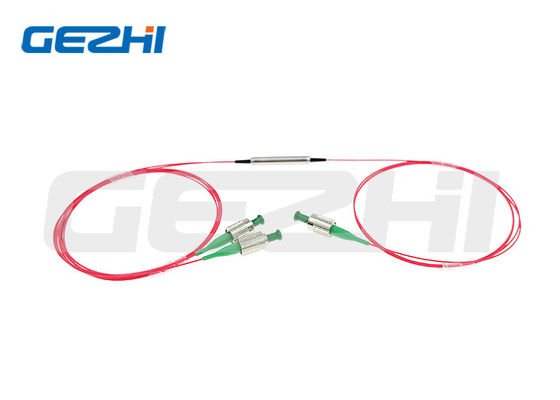

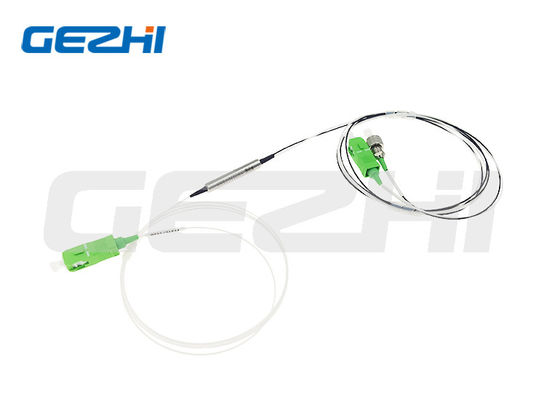

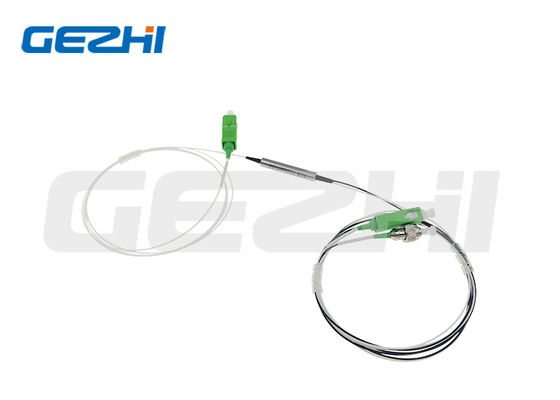

تستخدم Gezhi Photonics تقنيات التصميم الفريدة والألياف التي تحافظ على الاستقطاب لتصنيع WDM المتصلب الذي يحافظ على استقطاب 980/1550nm. يحتوي هذا المنتج على خسائر زائدة منخفضة.الحجم المدمج، ونسبة انقراض الاستقطاب العالية. يتم استخدام WDM المتصاعد PM على نطاق واسع في الليزر الألياف والأجهزة الاستشعارية البصرية والجيروسكوبات البصرية.
هذا المنتج يمكن تكوينه أيضاً لتنسيق أطوال موجة أخرى، بما في ذلك 980/1030 nm (لتطبيقات الليزر النبض) و 1064/1550 nm (لضخ Erbium-Ytterbium).متوفرة في طاقة منخفضة (300mW)، 500mW) والإصدارات عالية الطاقة (20W) التعامل. هذه المكونات مثالية لمحافظة الاستقطاب مكبرات الألياف، الليزر الألياف، أنظمة الاتصالات عالية السرعة،وتطبيقات الأجهزة.
| المعلم | الوحدة | القيمة | |
|---|---|---|---|
| النوع | / | 650/1064 980/1064 980/1550 1064/1550 | |
| عرض النطاق التشغيلي | nm | ± 15 | |
| الحد الأقصى لفقدان الإدراج عند 23 درجة مئوية | ميناء الإشارة | ديسيبل | 10.8 0.7 0.7 0.7 12 |
| منفذ المضخة | ديسيبل | 10.8 0.7 0.7 0.7 12 | |
| نسبة الانقراض الدنيا عند 23 درجة مئوية | ديسيبل | 18، 18، 20، 20، 15 | |
| الحد الأدنى للعزل عند 23 درجة مئوية | ديسيبل | 10 13 18 18 13 | |
| أبعاد الحزمة | ملم | {\pos (190,230) } (فيلم) (فيلم) (فيلم) (فيلم) (فيلم) | |
| الاتفاقية الدولية | ديسيبل | 50 | |
| الحد الأدنى للخسارة عند 23 درجة مئوية | ديسيبل | 50 | |
| القوة البصرية القصوى (CW) | W | 3 | |
| نوع الألياف | - | ألياف PM Panda | |
| درجة حرارة العمل | °C | -5~+75 | |
| درجة حرارة التخزين | °C | -40~+85 |
مع المرفق، IL هو 0.3dB أعلى، RL هو 5dB أقل، وER هو 2dB أقل.
مفتاح الاتصال محاذا إلى المحور البطيء.
| شريحة الكود | الوصف |
|---|---|
| 1111 - طول الموجة | 65/06=650/1064nm، 9806=980/1064، 9855=980/1550، 0655=1064/1550، SSSS=محدد |
| 2 - نوع | 3=1x2، 4=2x2 |
| 333 - نوع الألياف | 001=PM1550، 003=PM980، 045=PM1950، SSS=محدد |
| 4 - أبعاد الحزمة | 0=φ3.0x54mm، 1=φ3.0x60mm، 2=φ3.0x70mm، S=محدد |
| 5 - نوع ذيل الخنزير | 0 = الألياف العارية، 1 = 900μm أنبوب فضفاض |
| 6 - طول الألياف | 0.8=0.8m، 1.0=1m، S=محدد |
| 7777 - نوع الجهاز | 0=FC/UPC، 1=FC/APC، 2=SC/UPC، 3=SC/APC، N=لا شيء، S=محدد |
| 88 - متوسط الطاقة | 00=500mW، 01=1W، 03=3W، SS=محدد |
| 99 - القوة القصوى | 00= موجة مستمرة، 01= 1kW، 10= 10kW، SS= محدد |
|
|
| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | PM منصهر WDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$288-US$988 |

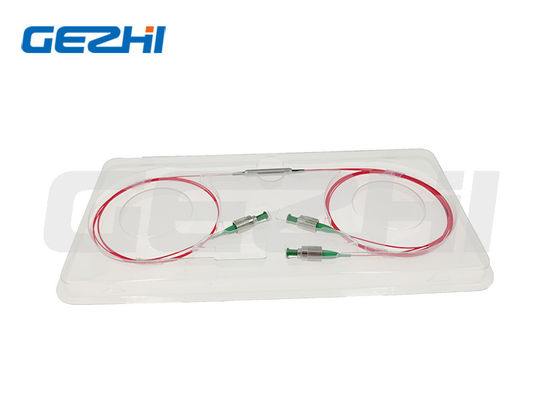

| تفاصيل التعبئة: | صندوق ورقي |
