| Brand Name: | GEZHI or OEM |
| رقم الطراز: | PM منصهر WDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

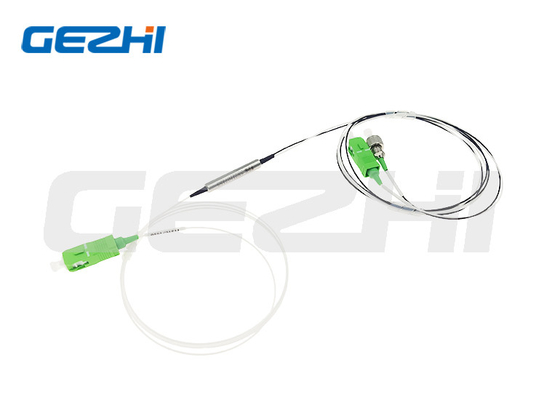

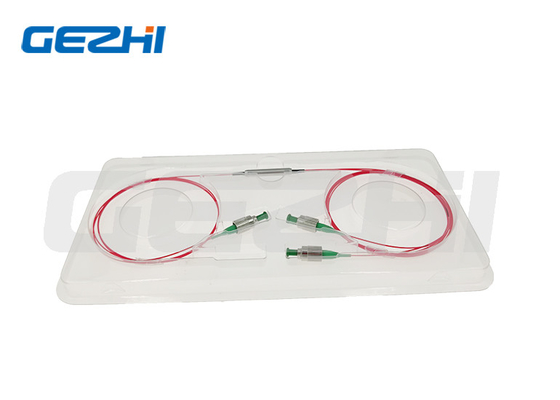

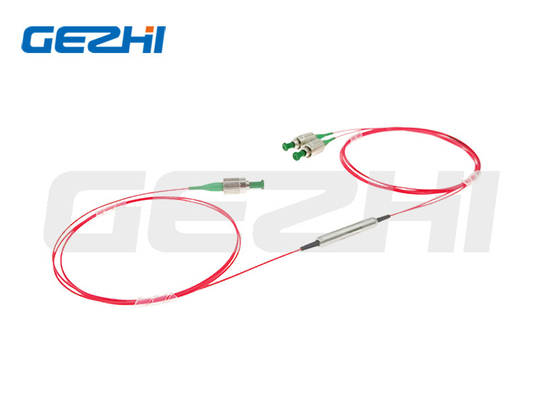

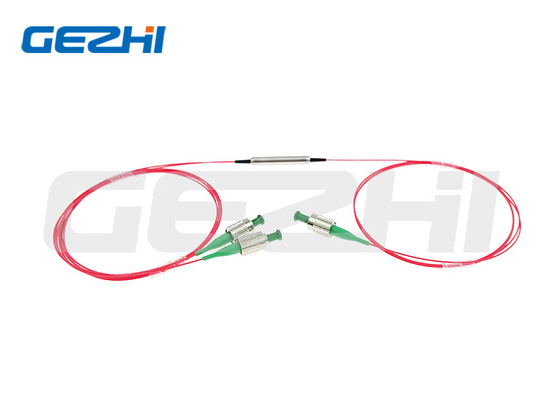

استقطاب 980 / 1550nm يحافظ على WDM المنصهر لمستشعر الألياف
نظرة عامة على المنتج
تستخدم Gezhi Photonics تقنية اندماج فريدة واستقطاب يحافظ على الألياف لبناء استقطاب 980/1550 نانومتر مع الحفاظ على WDM المنصهر.يتميز بفقدان فائض منخفض وصغر حجم ونسبة انقراض عالية الاستقطاب.يتم استخدام WDM المنصهر PM على نطاق واسع لألياف الليزر وأجهزة الاستشعار البصرية والجيروسكوب البصري.
يمكن أيضًا استخدام هذا المنتج لمضاعفة الأطوال الموجية الأخرى.بما في ذلك 980/1030 نانومتر (تطبيقات الليزر النبضي) و 1064/1550 نانومتر (ضخ الإربيوم-الإيتربيوم).الطاقة المنخفضة (300mW ، 500mW) والقدرة العالية (20W) متوفرة.إنها مثالية للاستقطاب الذي يحافظ على مضخمات الألياف ، والليزر الليفي ، ونظام الاتصال عالي السرعة وتطبيقات الأجهزة.
طلب
أدوات الاختبار
اتصال متماسك
EDFA
ألياف سنسو
ميزة
نسبة الانقراض عالية
عزل عالي
انخفاض فقدان الإدراج
استقرار وموثوقية عالية
مواصفات المنتج
| معامل | وحدة | قيمة | |||||
| يكتب | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| عرض النطاق الترددي للتشغيل | نانومتر | ± 15 | |||||
| الأعلى.خسارة الإدراج عند 23 | منفذ الإشارة | ديسيبل | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 |
| منفذ المضخة | ديسيبل | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 | |
| دقيقة.نسبة الانقراض عند 23 ℃ | ديسيبل | 18 | 18 | 20 | 20 | 15 | |
| دقيقة.العزلة عند 23 درجة | ديسيبل | 10 | 13 | 18 | 18 | 13 | |
| حزمة الأبعاد | مم | φ3 * 54 | φ3 * 70 | φ3 * 54 | φ3 * 54 | φ3 * 60 | |
| دقيقة.الاتجاهية | ديسيبل | 50 | |||||
| دقيقة.عودة الخسارة عند 23 | ديسيبل | 50 | |||||
| الأعلى.الطاقة الضوئية (CW) | دبليو | 3 | |||||
| نوع الألياف | - | ألياف PM Panda | |||||
| درجة حرارة التشغيل | ℃ | -5 ~ + 75 | |||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||
مع الموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل.
يتم محاذاة مفتاح الموصل مع المحور البطيء.
أبعاد
معلومات الطلبية
| PMFUWDM-1111-2-333-45-6-777-8899 (نوع 1x2) / PMFUWDM-1111-2-333-45-6-7777-8899 (نوع 2x2) | ||
| 1111 - الطول الموجي: | 65/06 = 650/1064 نانومتر ، 9806 = 980/1064 ، 9855 = 980/1550 ، 0655 = 1064/1550 ، SSSS = محدد | |
| 2 - النوع: | 3 = 1 × 2 ، 4 = 2 × 2 | |
| 333 - نوع الألياف: | 001 = PM1550، 003 = PM980، 045 = PM1950، SSS = محدد | |
| 4 - أبعاد العبوة: | 0 = .03.0x54 ملم ، 1 = φ3.0 × 60 ملم ، 2 = φ3.0 × 70 ملم ، S = محدد | |
| 5 - نوع الضفيرة: | 0 = ألياف عارية ، 1 = أنبوب سائب 900 ميكرون | |
| 6 - طول الألياف: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد | |
| 7777 - نوع الموصل: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد | |
| 88 - متوسط القوة: | 00 = 500 ميجا واط ، 01 = 1 واط ، 03 = 3 واط ، SS = محدد | |
| 99 - ذروة القوة: | 00 = موجة مستمرة ، 01 = 1kW ، 10 = 10kW ، SS = محدد | |
|
|
