| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | المروج PM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| موعد التسليم: | 5-8 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون |

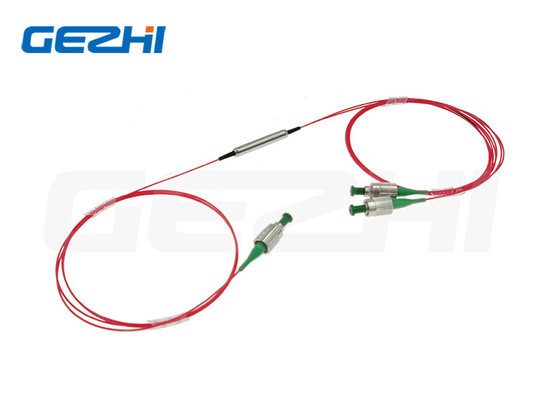

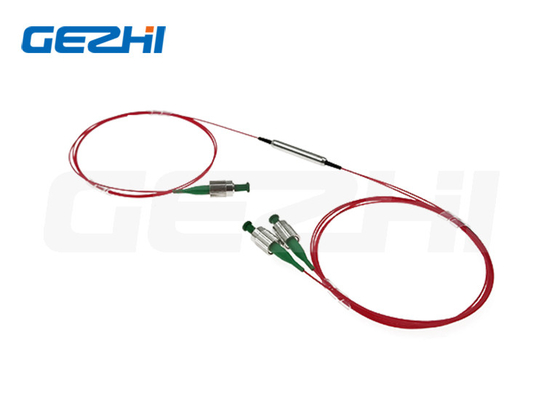

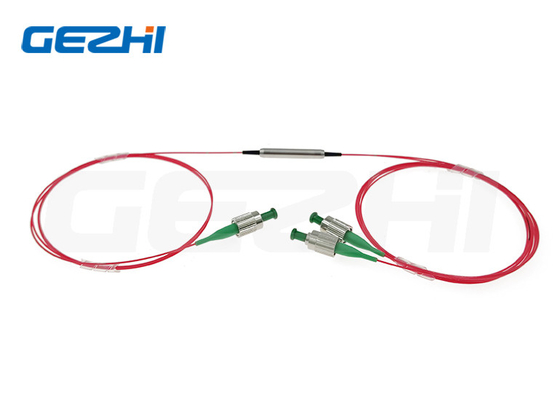

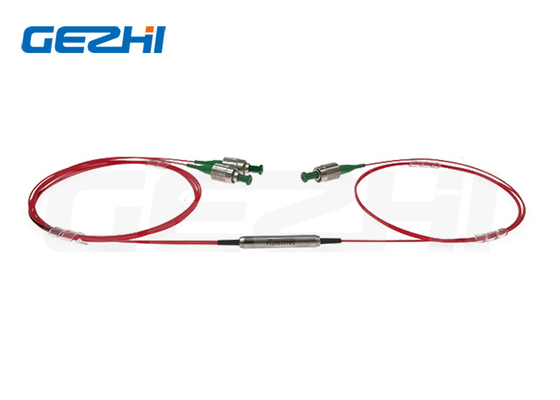

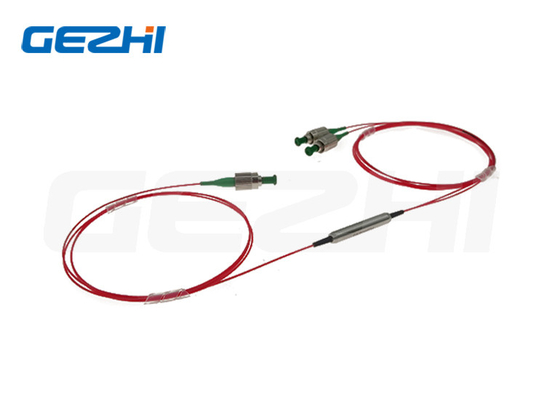

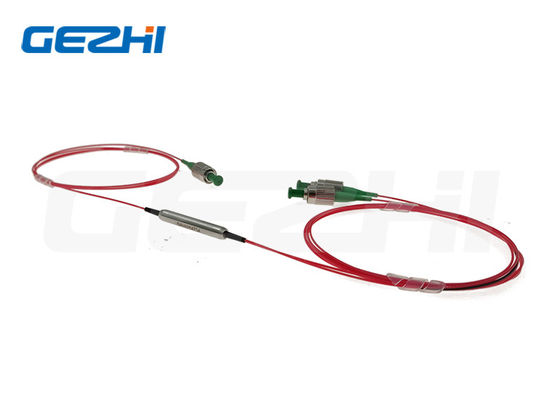

نظرة عامة على منتج PM Circulator
الموثوقية العالية والثبات 1310-2050nm الاستقطاب الحفاظ على دائرة الألياف لمستشعر الألياف
الاستقطاب الحفاظ على الدوران
إن استقطاب GEZHI 1310-2050nm الذي يحافظ على الدوران البصري عبارة عن مكون موجي ضوئي مدمج وعالي الأداء يوجه الإشارات الواردة من المنفذ 1 إلى المنفذ 2 ، وإشارات المنفذ 2 الواردة إلى المنفذ 3. لذا تعمل دواليب الألياف الضوئية كموجهات إشارة تنقل الضوء من منفذ إدخال الألياف إلى ألياف الإخراج ، ولكن توجيه الضوء الذي يعود على طول الألياف الناتجة إلى منفذ ثالث.
ميزات وتطبيقات PMالمروج
سمات:
عزل عالي
نسبة الانقراض عالية
تكلفة منخفضة
انخفاض فقدان الإدراج
استقرار وموثوقية عالية
التطبيقات:
مضخمات الألياف
مستشعر الألياف
الاختبار والقياس
كشف متماسك
مواصفات PMالمروج
| معامل | وحدة | قيمة | ||||||||||
| يكتب | - | نوع أ | اكتب ب | نوع أ | اكتب ب | |||||||
| نوع المنفذ | - | 3 ميناء | 4 ميناء | 3 ميناء | 4 ميناء | 3 ميناء | 4 ميناء | 3 ميناء | 4 ميناء | |||
| مركز الطول الموجي | نانومتر | 2050 ، 2000 ، 1950 | 1550 ، 1480 ، 1310 | |||||||||
| نطاق الطول الموجي التشغيلي | نانومتر | ± 20 | ||||||||||
| النوع.خسارة الإدراج عند 23 | ديسيبل | 1.3 | 1.5 | 1.2 | 1.4 | 0.7 | 0.8 | 0.6 | 0.7 | |||
| الأعلى.خسارة الإدراج عند 23 | ديسيبل | 1.6 | 1.8 | 1.5 | 1.7 | 0.9 | 1.1 | 0.8 | 1.0 | |||
| النوع.ذروة العزلة 23 ℃ | ديسيبل | 28 | 18 | 46 | 30 | |||||||
| دقيقة.العزلة عند 23 درجة | ديسيبل |
26 18 |
16 | 40 |
20
|
|||||||
| دقيقة.نسبة الانقراض عند 23 ℃ | ديسيبل | 18 | 20 | |||||||||
| دقيقة.عبر الحديث | ديسيبل |
50
|
||||||||||
| دقيقة.عودة الخسارة عند 23 | ديسيبل | 50 | ||||||||||
| محور العمل | - | يعمل المحور البطيء ، وسد المحور السريع | ||||||||||
| الأعلى.الطاقة الضوئية (CW) | ميغاواط | 500 | ||||||||||
| الأعلى.حمل الشد | ن | 5 | ||||||||||
| نوع الألياف | - | ألياف PM Panda | ||||||||||
| أبعاد الحزمة | مم | φ5.5x35 | ||||||||||
| درجة حرارة التشغيل | ℃ | -5 ~ + 70 | ||||||||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | ||||||||||
| مع الموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل. | ||||||||||||
| يتم محاذاة مفتاح الموصل مع المحور البطيء. | ||||||||||||
أبعاد جهاز الدوران PM
Odering معلومات من PMالمروج
PMCIR-1111-234-555-67-8-999 (3 منفذ) / PMCIR-1111-234-555-67-8-9999 (4 منافذ)
| 1111 - الطول الموجي: | 2000 = 2000 نانومتر ، 1550 = 1550 نانومتر ، 1310 = 1310 نانومتر ، SSSS = محدد |
| 2 - نوع المنفذ: | 3 = 3 منافذ ، 4 = 4 منافذ |
| 3 - المرحلة: | أ = النوع أ ، ب = النوع ب |
| 4 - محور العمل: | F = عمل المحور البطيء ، المحور السريع مسدود |
| 555 - نوع الألياف: | 001 = PM1550، 002 = PM1310، 045 = PM1950، SSS = محدد |
| 6 - أبعاد العبوة: | 0 = φ5.5x35 مم ، S = محدد |
| 7 - نوع الضفيرة: | 0 = ألياف عارية ، 1 = أنبوب سائب 900 ميكرون |
| 8 - طول الألياف: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد |
| 999 - نوع الموصل: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد |
طَرد
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك من PM Circulator؟
|
|
| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | المروج PM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | صندوق ورقي |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
نظرة عامة على منتج PM Circulator
الموثوقية العالية والثبات 1310-2050nm الاستقطاب الحفاظ على دائرة الألياف لمستشعر الألياف
الاستقطاب الحفاظ على الدوران
إن استقطاب GEZHI 1310-2050nm الذي يحافظ على الدوران البصري عبارة عن مكون موجي ضوئي مدمج وعالي الأداء يوجه الإشارات الواردة من المنفذ 1 إلى المنفذ 2 ، وإشارات المنفذ 2 الواردة إلى المنفذ 3. لذا تعمل دواليب الألياف الضوئية كموجهات إشارة تنقل الضوء من منفذ إدخال الألياف إلى ألياف الإخراج ، ولكن توجيه الضوء الذي يعود على طول الألياف الناتجة إلى منفذ ثالث.
ميزات وتطبيقات PMالمروج
سمات:
عزل عالي
نسبة الانقراض عالية
تكلفة منخفضة
انخفاض فقدان الإدراج
استقرار وموثوقية عالية
التطبيقات:
مضخمات الألياف
مستشعر الألياف
الاختبار والقياس
كشف متماسك
مواصفات PMالمروج
| معامل | وحدة | قيمة | ||||||||||
| يكتب | - | نوع أ | اكتب ب | نوع أ | اكتب ب | |||||||
| نوع المنفذ | - | 3 ميناء | 4 ميناء | 3 ميناء | 4 ميناء | 3 ميناء | 4 ميناء | 3 ميناء | 4 ميناء | |||
| مركز الطول الموجي | نانومتر | 2050 ، 2000 ، 1950 | 1550 ، 1480 ، 1310 | |||||||||
| نطاق الطول الموجي التشغيلي | نانومتر | ± 20 | ||||||||||
| النوع.خسارة الإدراج عند 23 | ديسيبل | 1.3 | 1.5 | 1.2 | 1.4 | 0.7 | 0.8 | 0.6 | 0.7 | |||
| الأعلى.خسارة الإدراج عند 23 | ديسيبل | 1.6 | 1.8 | 1.5 | 1.7 | 0.9 | 1.1 | 0.8 | 1.0 | |||
| النوع.ذروة العزلة 23 ℃ | ديسيبل | 28 | 18 | 46 | 30 | |||||||
| دقيقة.العزلة عند 23 درجة | ديسيبل |
26 18 |
16 | 40 |
20
|
|||||||
| دقيقة.نسبة الانقراض عند 23 ℃ | ديسيبل | 18 | 20 | |||||||||
| دقيقة.عبر الحديث | ديسيبل |
50
|
||||||||||
| دقيقة.عودة الخسارة عند 23 | ديسيبل | 50 | ||||||||||
| محور العمل | - | يعمل المحور البطيء ، وسد المحور السريع | ||||||||||
| الأعلى.الطاقة الضوئية (CW) | ميغاواط | 500 | ||||||||||
| الأعلى.حمل الشد | ن | 5 | ||||||||||
| نوع الألياف | - | ألياف PM Panda | ||||||||||
| أبعاد الحزمة | مم | φ5.5x35 | ||||||||||
| درجة حرارة التشغيل | ℃ | -5 ~ + 70 | ||||||||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | ||||||||||
| مع الموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل. | ||||||||||||
| يتم محاذاة مفتاح الموصل مع المحور البطيء. | ||||||||||||
أبعاد جهاز الدوران PM
Odering معلومات من PMالمروج
PMCIR-1111-234-555-67-8-999 (3 منفذ) / PMCIR-1111-234-555-67-8-9999 (4 منافذ)
| 1111 - الطول الموجي: | 2000 = 2000 نانومتر ، 1550 = 1550 نانومتر ، 1310 = 1310 نانومتر ، SSSS = محدد |
| 2 - نوع المنفذ: | 3 = 3 منافذ ، 4 = 4 منافذ |
| 3 - المرحلة: | أ = النوع أ ، ب = النوع ب |
| 4 - محور العمل: | F = عمل المحور البطيء ، المحور السريع مسدود |
| 555 - نوع الألياف: | 001 = PM1550، 002 = PM1310، 045 = PM1950، SSS = محدد |
| 6 - أبعاد العبوة: | 0 = φ5.5x35 مم ، S = محدد |
| 7 - نوع الضفيرة: | 0 = ألياف عارية ، 1 = أنبوب سائب 900 ميكرون |
| 8 - طول الألياف: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد |
| 999 - نوع الموصل: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد |
طَرد
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك من PM Circulator؟
