| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | PM FWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$288-US$988 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

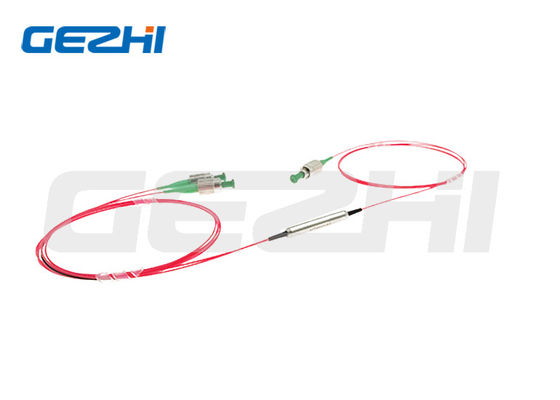

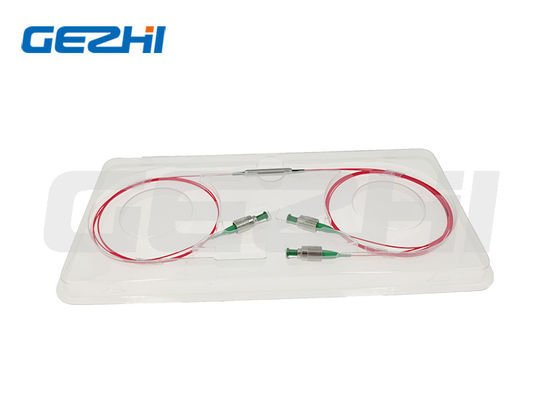

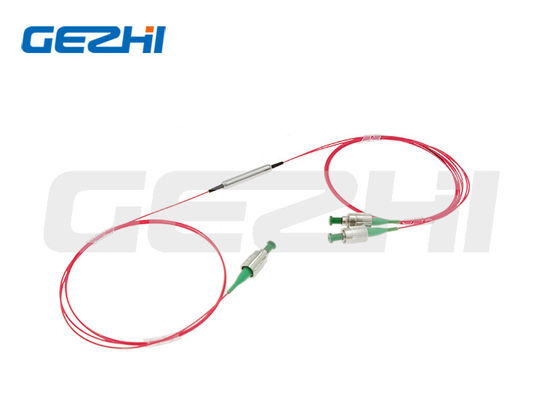

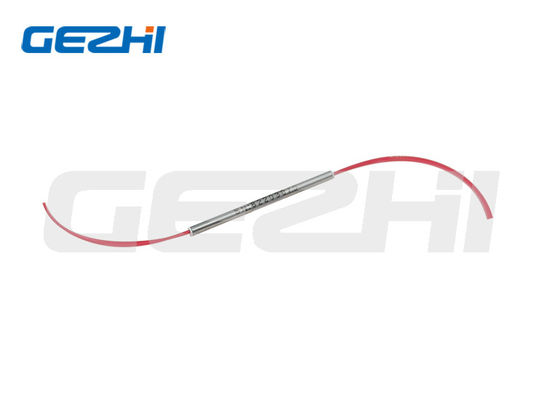

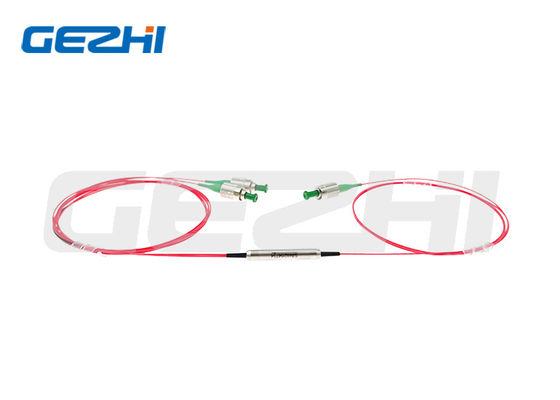

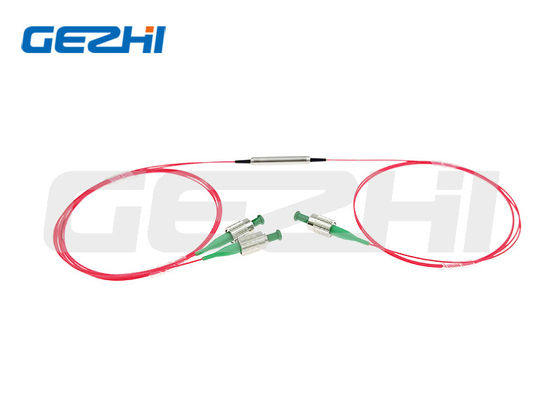

توفر سلسلة مضاعف تقسيم الطول الموجي لمرشح الحفاظ على الاستقطاب تقسيم الطول الموجي مع الحفاظ على استقطاب الإشارة. يعتمد مضاعف تقسيم الطول الموجي لمرشح الحفاظ على الاستقطاب على تقنية مرشحات الأغشية الرقيقة المستقرة بيئيًا ويتميز بنسبة انقراض عالية، وفقد إدخال منخفض، وفقد إرجاع مرتفع. وهي مثالية لأنظمة شبكات WDM عالية السرعة.
| المعلمات | الوحدة | القيم | |
|---|---|---|---|
| النوع | - | 1064/980 | 1550/980 | 1550/1064 | 1550/1480 | 2000/1550 | |
| طول الموجة للإرسال | نانومتر | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | |
| طول الموجة للانعكاس | نانومتر | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | |
| الحد الأقصى لفقد الإدخال عند 23 درجة مئوية | قناة الإرسال | ديسيبل | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 |
| قناة الانعكاس | ديسيبل | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | |
| الحد الأدنى لعزل الإرسال @ الانعكاس | ديسيبل | 30 | 30 | 30 | 30 | 25 | |
| الحد الأدنى لعزل الانعكاس @ الإرسال | ديسيبل | 15 | 15 | 15 | 15 | 12 | |
| الحد الأقصى لتسطيح القناة | ديسيبل | 0.4 | |
| الحد الأدنى لنسبة الانقراض عند 23 درجة مئوية | قناة الإرسال | ديسيبل | 20 |
| قناة الانعكاس | ديسيبل | 18 | |
| الحد الأقصى للاستقرار الحراري للطول الموجي | نانومتر/درجة مئوية | 0.003 | |
| الحد الأقصى للاستقرار الحراري لفقد الإدخال | ديسيبل/درجة مئوية | 0.005 | |
| الحد الأدنى لفقد الإرجاع عند 23 درجة مئوية | ديسيبل | 50 | |
| الحد الأقصى للتعامل مع الطاقة (مستمر) | ملي واط | 500 | |
| الحد الأقصى للحمل الشد | نيوتن | 5 | |
| درجة حرارة التشغيل | درجة مئوية | 0~+70 | |
| درجة حرارة التخزين | درجة مئوية | -40~+85 |
مع الموصلات، يكون فقد الإدخال أعلى بمقدار 0.3 ديسيبل، وفقد الإرجاع أقل بمقدار 5 ديسيبل، ونسبة الانقراض أقل بمقدار 2 ديسيبل.
مفتاح الموصل محاذٍ للمحور البطيء.
PMFWDM-1111-23-444-555-67-8-999
| جزء الرمز | الوصف |
|---|---|
| 1111 - الطول الموجي | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=محدد |
| 2 - نوع المضخة | F=أمامي، B=خلفي |
| 3 - المحور العامل لمسار الإشارة | B=كلا المحورين يعملان، F=المحور السريع محظور |
| 444 - نوع الألياف للمرور والمشاركة | 001=PM1550, 003=PM980, 045=PM1950, SSS=محدد |
| 555 - نوع الألياف للانعكاس | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=محدد |
| 6 - أبعاد العبوة | 0=φ5.5x35mm, S=محدد |
| 7 - نوع الضفيرة | 0=ألياف عارية، 1=أنبوب فضفاض 900 ميكرومتر |
| 8 - طول الألياف | 0.8=0.8م، 1.0=1م، S=محدد |
| 999 - نوع الموصل | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=لا شيء, S=محدد |
|
|
