| Brand Name: | GEZHI or OEM |
| رقم الطراز: | PM FWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

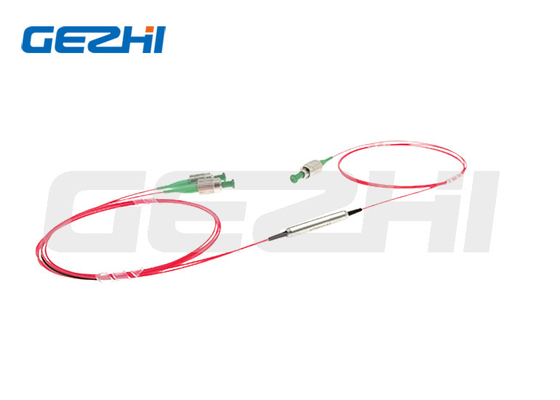

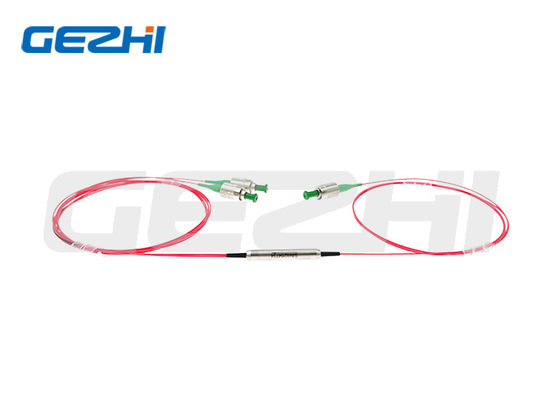

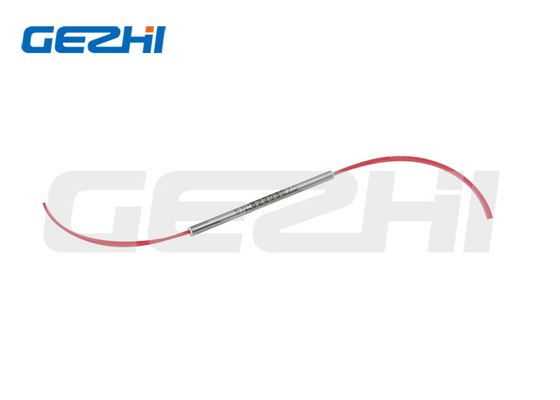

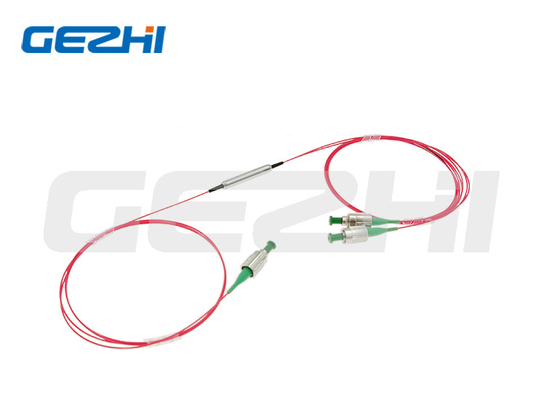

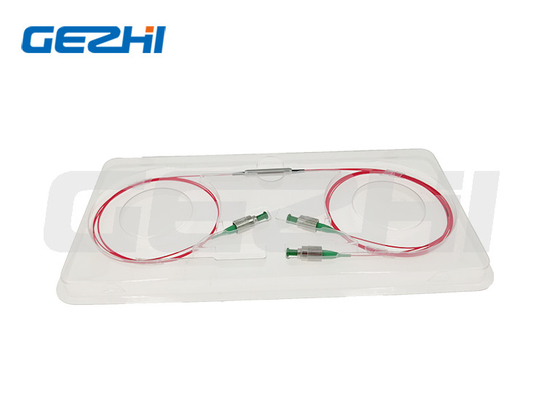

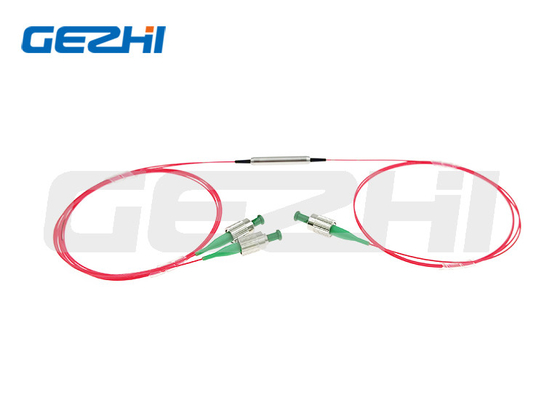

1x2 الاستقطاب الحفاظ على مرشح تقسيم الطول الموجي لنظام الكيبل التلفزيوني
نظرة عامة على المنتج
توفر سلسلة WDM التي تحافظ على الاستقطاب تعدد إرسال بتقسيم الطول الموجي مع الحفاظ على استقطاب الإشارة.يعتمد PM FWDM على تقنية المرشحات ذات الأغشية الرقيقة المستقرة بيئيًا وتتميز بنسبة انقراض عالية ، وفقدان منخفض للإدخال ، وخسارة عالية في العودة.إنها مثالية لأنظمة شبكات WDM عالية السرعة. توفر سلسلة WDM التي تحافظ على الاستقطاب تعدد إرسال بتقسيم الطول الموجي مع الحفاظ على استقطاب الإشارة.
طلب
نظام الكيبل التلفزيوني
وحدة CWDM / DWDM
شبكات EPON / GPON
ميزة
انخفاض فقدان الإدراج
خسارة عائد عالية
الموثوقية العالية والاستقرار
مواصفات المنتج
| حدود | وحدة | قيم | ||||||
| يكتب | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| الطول الموجي لناقل الحركة | نانومتر | 1020 ~ 1080 | 1520 ~ 1580 | 1520 ~ 1580 | 1535 ~ 1565 | 1950 ~ 2050 | ||
| الطول الموجي للانعكاس | نانومتر | 960 ~ 990 | 960 ~ 990 | 1020 ~ 1080 | 1480 ± 10 | 1570 ± 10 | ||
|
الأعلى.فقدان الإدراج عند 23 ℃ |
قناة الإرسال | ديسيبل | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| قناة انعكاس | ديسيبل | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
| دقيقة.عزلة الإرسالReflection | ديسيبل | 30 | 30 | 30 | 30 | 25 | ||
| دقيقة.انعكاس انعكاسTransmission | ديسيبل | 15 | 15 | 15 | 15 | 12 | ||
| الأعلى.قناة التسطيح | ديسيبل | 0.4 | ||||||
|
دقيقة.نسبة الانقراض عند 23 ℃ |
قناة الإرسال | ديسيبل | 20 | |||||
| قناة انعكاس | ديسيبل | 18 | ||||||
| الأعلى.الاستقرار الحراري بطول الموجة | نانومتر / ℃ | 0.003 | ||||||
| الأعلى.الاستقرار الحراري وفقدان الإدراج | ديسيبل / ℃ | 0.005 | ||||||
| دقيقة.عودة الخسارة عند 23 | ديسيبل | 50 | ||||||
| الأعلى.مناولة الطاقة (CW) | ميغاواط | 500 | ||||||
| الأعلى.حمل الشد | ن | 5 | ||||||
| درجة حرارة التشغيل | ℃ | 0 ~ + 70 | ||||||
| درجة حرارة التخزين | ℃ |
-40 ~ + 85 |
||||||
مع الموصلات ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل.
يتم محاذاة مفتاح الموصل مع المحور البطيء.
أبعاد
معلومات الطلبية
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - الطول الموجي: | 5506 = T1550nm / R1064nm ، 0698 = T1064nm / R980nm ، SSSS = محدد |
| 2 - نوع المضخة: | F = للأمام ، B = للخلف |
| 3 - محور العمل لطريق الإشارة: | B = كلا المحورين يعملان ، F = المحور السريع المحظور |
| 444 - نوع الألياف لـ Com & Pass: | 001 = PM1550، 003 = PM980، 045 = PM1950، SSS = محدد |
| 555 - نوع الألياف للمرجع: | 001 = PM1550، 003 = PM980، 004 = Hi1060، 008 = SMF-28E، SSS = محدد |
| 6 - أبعاد العبوة: | 0 = φ5.5x35 مم ، S = محدد |
| 7 - نوع الضفيرة: | 0 = ألياف عارية ، 1 = أنبوب سائب 900 ميكرون |
| 8 - طول الألياف: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد |
| 999 - نوع الموصل: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد |
|
|
