| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-ADE200x |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
لمحة عامة عن منتج وحدة AAWG DWDM

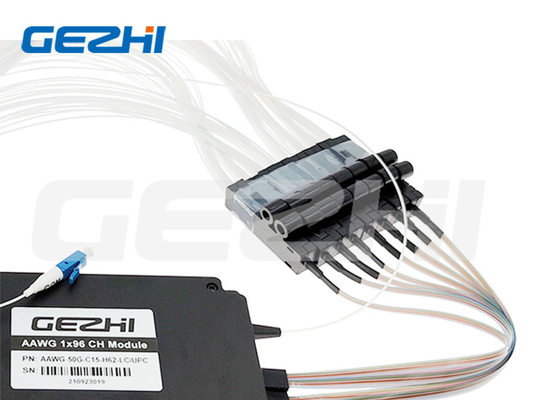

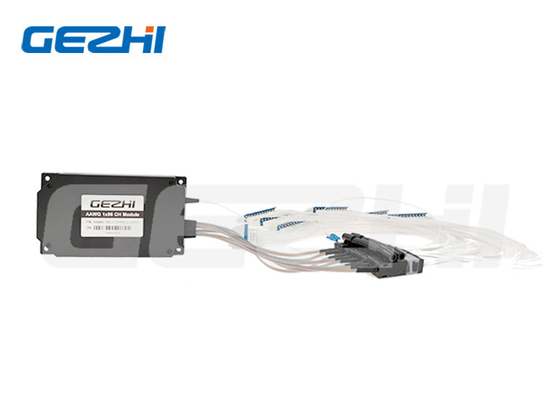

80 قناة وحدة DWDM غاوسيون AAWG وحدة Mux / Demux لمركز البيانات
وحدة غاوسيون AAWG Mux / Demux وحدة DWDM 80CH
تم تصميم GEZHI Gaussion AAWG mux / demux على أساس السيليكا على تكنولوجيا السيليكون ، لتطبيقات فاصل القناة ITU حيث لا تكون هناك حاجة إلى طاقة كهربائية.هذه الوحدة AAWG DWDM تعمل في 50GHz الفاصل بين شبكة الاتحاد الدولي للاتصالات طول الموجات DWDM ما مجموعه 80 قناةإن التكلفة المنخفضة والأداء العالي تجعله الحل المثالي لتطبيقات DWDM المترو والمسافات الطويلة.يمكن استخدام 96CH 50Ghz AAWG DWDM لتحل محل منتجات TFF DWDM التقليدية (مرشح الفيلم الرقيق) في الحالات التي لا توجد فيها طاقة متاحة.
خصائص وتطبيقاتوحدة AAWG DWDM
|
الخصائص عزل القناة العالية
|
التطبيقات شبكات المترو
|
مواصفاتوحدة AAWG DWDM
| المعلم | الوحدة | وحدة AAWG | ||||||||||
| القناة | (CH) | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| المسافة بين القنوات | غيغاهرتز | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| نوع الشريحة | ... | النوع الغاوسي | النوع المسطح | |||||||||
| عرض النطاق الترددي للقناة 1dB | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| عرض النطاق الترددي للقناة 3dB | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| خسارة الإدراج | ديسيبل | <45 | <45 | <45 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <70 | <70 | |
| الصوت المتقاطع المجاور | ديسيبل | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| الصوت المتقاطع غير المجاور | ديسيبل | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| الإجمالي | ديسيبل | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| خسارة العائد | ديسيبل | >40 | ||||||||||
| (ريبل) | ديسيبل | <0.7 | ||||||||||
| PDL | ديسيبل | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| التشتت اللون | أس/نيم | ± 20 | ||||||||||
| درجة حرارة العمل | °C | -5~+65 | ||||||||||
| درجة حرارة التخزين | °C | -40~+85 | ||||||||||
معلومات الطلب من وحدة AAWG DWDM
| الـ AAWG | القناة | التكوين | نوع AWG | الحزمة | طول الألياف |
الشريط/المنشط طول الألياف |
المرفق |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S = تحديد |
S=ألياف واحدة D=ألياف مزدوجة
|
F=أعلى مسطح G=غاوسي |
B=صندوق معدني R=19 ¥1U ريك ماونت S = تحديد |
05=0.5m 10=1.0m S = تحديد |
0505 = 0.5m/0.5m 1010=1.0m/1.0m |
00=لا شيء LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S = تحديد |
حجم العبوة المعدنية
|
|
