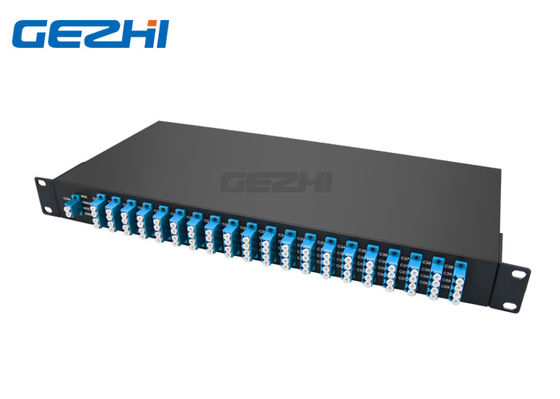

40CH Athermal Arrayed Waveguide Grating Dual Fiber Multiplexer and Demultiplexer
Gezhi 40ch Mux Demux AAWG عبارة عن وحدة بصرية سلبية عالية الكثافة وخسارة منخفضة ومستقلة.لأنه يقوم على تقنية AWG الحرارية معتكنولوجيا Gaussian Monolithic Technology.توفر وحدة AAWG المكونة من 40 قناة خسارة منخفضة للغاية (أقل من 4.5 ديسيبل) وحل عزل WDM عالي القناة لمراكز البيانات وتطبيقات الوصول إلى المترو.توفر صفيحة الدليل الموجي الصفيف 40CH Athermal Arrayed Wave سهولة في التعامل مع الألياف ، وعزلًا ممتازًا للقناة ، وموثوقية طويلة الأمد في حامل إطار 19 بوصة 1U ، وهو الجهاز المثالي للأنظمة التي تتطلب أداءً فائقًا ، وعددًا كبيرًا من القنوات وتكلفة منخفضة.بالاقتران مع مضخمات الصوت وأجهزة الإرسال ، تدعم صفيحة الدليل الموجي 40mm Athermal Arrayed Waveguide مجموعة واسعة من البنى من نقطة بسيطة إلى تكوينات الحلقة المضخمة.
المميزات
سلبي تمامًا ، لا طاقة ولا يتطلب تبريدًا
عزل عالي للقناة لزيادة الموثوقية
المدمج في Mux و Demux في وحدة واحدة ، تعمل على اثنين من ألياف الشبكة
خسارة إدخال منخفضة للغاية لتحسين المسافة والأداء
التطبيقات
ADM المستندة إلى WDM
معالجة الإشارات الضوئية
انتقال WDM
التوجيه الانتقائي لطول الموجة
شبكات المترو والرحلات الطويلة
تخصيص
| المعلمات | الظروف | مواصفات | الوحدات | ||
| الحد الأدنى. | ماكس. | ||||
| درجة حرارة التشغيل | التشغيل | -5 | 65 | درجة مئوية | |
| رطوبة العملية | التشغيل | 5 | 95 | ٪ RH | |
| درجة حرارة التخزين | غير تشغيل | -40 | +85 | درجة مئوية | |
| رطوبة التخزين | غير تشغيل | 5 | 95 | ٪ RH | |
| المواصفات البصرية | AWG GAUSSIAN AAWG | ||||
| المعلمات | شرط | المواصفات | الوحدات | ||
| الحد الأدنى | نوع | ماكس | |||
| عدد القنوات | 2-1 × 40 | ||||
| تباعد القنوات الرقمية | 100 جيجا هرتز | 100 | غيغاهرتز | ||
| تشا.طول موجة المركز | تردد الاتحاد. | C –band | نانومتر | ||
| مسح نطاق مرور القناة | ± 0.1 | نانومتر | |||
| المواصفات البصرية | |||||
| المعلمات | شرط | المواصفات | الوحدات | ||
| الحد الأدنى | نوع | ماكس | |||
| استقرار الطول الموجي | المدى الأقصى لخطأ الطول الموجي لجميع القنوات ودرجات الحرارة في متوسط الاستقطاب. | ± 0.05 | نانومتر | ||
| -1 ديسيبل -1 ديسيبل عرض النطاق الترددي للقناة | عرض النطاق الترددي للقناة واضح بواسطة شكل نطاق التمرير.لكل قناة | 0.24 | نانومتر | ||
| -3 ديسيبل -3 ديسيبل عرض النطاق الترددي للقناة | عرض النطاق الترددي للقناة واضح بواسطة شكل نطاق التمرير.لكل قناة | 0.43 | نانومتر | ||
| فقدان الإدراج البصري في شبكة الاتحاد | يعرف بأنه الحد الأدنى للإرسال عند الطول الموجي للاتحاد لجميع القنوات.لكل قناة ، في جميع درجات الحرارة والاستقطابات. | 3.5 | 4.5 | ديسيبل | |
| عزل القناة المجاورة | فرق خسارة الإدراج من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطابات ، داخل نطاق الاتحاد من القنوات المجاورة. | 30 | ديسيبل | ||
| غير مجاور ، عزل القناة | فرق خسارة الإدراج من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطابات ، داخل نطاق الاتحاد من القنوات غير المتجاورة. | 40 | ديسيبل | ||
| إجمالي عزل القناة |
إجمالي الفرق في خسارة الإدراج التراكمية من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطاب ، داخل نطاق الاتحاد من جميع القنوات الأخرى ، بما في ذلك القنوات المجاورة. |
33 | ديسيبل | ||
| توحيد فقدان الخسارة | المدى الأقصى لتغير خسارة الإدراج داخل الاتحاد عبر جميع القنوات والاستقطابات ودرجات الحرارة. | 0.8 | 1.0 | ديسيبل | |
| تموج فقدان الإدراج |
أي حد أقصى وأي حد أدنى من فقدان البصر عبر نطاق الاتحاد ، باستثناء النقاط الحدودية ، لكل قناة في كل منفذ |
0.4 | 0.5 | ديسيبل | |
| الاتجاهية | نسبة القدرة المنعكسة من أي قناة (بخلاف القناة n) إلى الطاقة من قناة الإدخال n | 50 | ديسيبل | ||
| خسارة العودة الضوئية | منافذ الإدخال والإخراج | 40 | ديسيبل | ||
| PDLPolarization الخسارة التابعة في نطاق القناة الصافية | تم قياس قيمة أسوأ حالة في نطاق الاتحاد | 0.3 | 0.5 | ديسيبل | |
| تشتت وضع الاستقطاب | 0.5 | ملاحظة | |||
| أقصى طاقة بصرية | 23 | ديسيبل | |||
| MUXDEMUX نطاق مراقبة خرج المدخلات | -35 | +23 | ديسيبل | ||
معلومات الطلبية
| AWG | X | XX | X | XX | X | XX |
| قناة التباعد | عدد القنوات | ترتيب | القناة الأولى | نوع الحزمة | موصل In / Out | |
| 1 = 100 جيجا هرتز |
32 = 32 قناة 40 = 40 قناة 44 = 44 قناة 48 = 48 قناة
|
S = ليف واحد D = الألياف المزدوجة |
21 = الفصل 21 ...... 34 = الفصل 34 ...... 50 = الفصل 50 ...... |
RU = 19 "1U Rackmount |
0 = بلا 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC ق = حدد |
