| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x32CH-AAWG-D |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

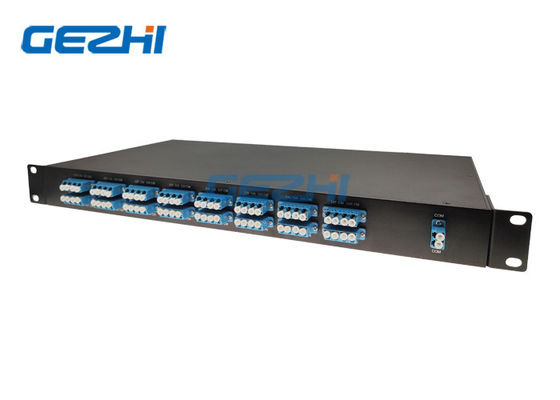

دوبلكس Athermal Arrayed-waveguide grating Mux و Demux 1RU Rack Mount
Gezhi's Duplex Athermal Arrayed-Waveguide Grating Grux Mux and Demux 1RU Rack Mountهي وحدة بصرية سلبية عالية الكثافة وخسارة منخفضة ومستقلة.وهو يقوم على AWG الحراري معتكنولوجيا Gaussian Monolithic Technology.يوفر حامل الطباعة المزدوجة Mux و Demux 1RU Rack Duplex Athermal Arrayed-wave Grack خسارة منخفضة للغاية (الحد الأقصى: 3.5 ديسيبل) وحل WDM لعزل القناة العالية لتطبيقات الوصول إلى المترو ومراكز البيانات.هذا الرف المزدوج المزدوج دليل الموجة المشبك Mux و Demux 1RU Rack Mount سهولة في التعامل مع الألياف ، والموثوقية على المدى الطويل وعزل القناة الممتازة في Rackmount 1U 19 بوصة ، وهو الجهاز المثالي للأنظمة التي تتطلب أداءً فائقًا وتكلفة منخفضة وحسابات عالية للقناة دوبلكس Athermal Arrayed-waveguide صريف Mux و Demux 1RU Rack Mount المدمج في Mux + Demux في وحدة واحدة ، يعمل على اثنين من ألياف الشبكة.
|
المميزات |
التطبيقات |
|
|
تخصيص
| المعلمات | الظروف | مواصفات | الوحدات | ||
| الحد الأدنى. | ماكس. | ||||
| درجة حرارة التشغيل | التشغيل | -5 | 65 | درجة مئوية | |
| رطوبة العملية | التشغيل | 5 | 95 | ٪ RH | |
| درجة حرارة التخزين | غير تشغيل | -40 | +85 | درجة مئوية | |
| رطوبة التخزين | غير تشغيل | 5 | 95 | ٪ RH | |
| المواصفات البصرية | AWG GAUSSIAN AAWG | ||||
| المعلمات | شرط | المواصفات | الوحدات | ||
| الحد الأدنى | نوع | ماكس | |||
| عدد القنوات | 2-1 × 32 | ||||
| تباعد القنوات الرقمية | 100 جيجا هرتز | 100 | غيغاهرتز | ||
| تشا.طول موجة المركز | تردد الاتحاد. | C –band | نانومتر | ||
| مسح نطاق مرور القناة | ± 0.1 | نانومتر | |||
| المواصفات البصرية | |||||
| المعلمات | شرط | المواصفات | الوحدات | ||
| الحد الأدنى | نوع | ماكس | |||
| استقرار الطول الموجي | المدى الأقصى لخطأ الطول الموجي لجميع القنوات ودرجات الحرارة في متوسط الاستقطاب. | ± 0.05 | نانومتر | ||
| -1 ديسيبل -1 ديسيبل عرض النطاق الترددي للقناة | عرض النطاق الترددي للقناة واضح بواسطة شكل نطاق التمرير.لكل قناة | 0.24 | نانومتر | ||
| -3 ديسيبل -3 ديسيبل عرض النطاق الترددي للقناة | عرض النطاق الترددي للقناة واضح بواسطة شكل نطاق التمرير.لكل قناة | 0.43 | نانومتر | ||
| فقدان الإدراج البصري في شبكة الاتحاد | يعرف بأنه الحد الأدنى للإرسال عند الطول الموجي للاتحاد لجميع القنوات.لكل قناة ، في جميع درجات الحرارة والاستقطابات. | 3.2 | 3.5 | ديسيبل | |
| عزل القناة المجاورة | فرق خسارة الإدراج من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطابات ، داخل نطاق الاتحاد من القنوات المجاورة. | 30 | ديسيبل | ||
| غير مجاور ، عزل القناة | فرق خسارة الإدراج من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطابات ، داخل نطاق الاتحاد من القنوات غير المتجاورة. | 40 | ديسيبل | ||
| إجمالي عزل القناة |
إجمالي الفرق في خسارة الإدراج التراكمية من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطاب ، داخل نطاق الاتحاد من جميع القنوات الأخرى ، بما في ذلك القنوات المجاورة. |
33 | ديسيبل | ||
| توحيد فقدان الخسارة | المدى الأقصى لتغير خسارة الإدراج داخل الاتحاد عبر جميع القنوات والاستقطابات ودرجات الحرارة. | 0.8 | 1.0 | ديسيبل | |
| تموج فقدان الإدراج |
أي حد أقصى وأي حد أدنى من فقدان البصر عبر نطاق الاتحاد ، باستثناء النقاط الحدودية ، لكل قناة في كل منفذ |
0.4 | 0.5 | ديسيبل | |
| الاتجاهية | نسبة القدرة المنعكسة من أي قناة (بخلاف القناة n) إلى الطاقة من قناة الإدخال n | 50 | ديسيبل | ||
| خسارة العودة الضوئية | منافذ الإدخال والإخراج | 40 | ديسيبل | ||
| PDLPolarization الخسارة التابعة في نطاق القناة الصافية | تم قياس قيمة أسوأ حالة في نطاق الاتحاد | 0.3 | 0.5 | ديسيبل | |
| تشتت وضع الاستقطاب | 0.5 | ملاحظة | |||
| أقصى طاقة بصرية | 23 | ديسيبل | |||
| MUXDEMUX نطاق مراقبة خرج المدخلات | -35 | +23 | ديسيبل | ||
معلومات الطلبية
| AWG | X | XX | X | XX | X | XX |
| قناة التباعد | عدد القنوات | ترتيب | القناة الأولى | نوع الحزمة | موصل In / Out | |
| 1 = 100 جيجا هرتز |
32 = 32 قناة 40 = 40 قناة 44 = 44 قناة 48 = 48 قناة
|
S = ليف واحد D = الألياف المزدوجة |
21 = الفصل 21 ...... 34 = الفصل 34 ...... 50 = الفصل 50 ...... |
RU = 19 "1U Rackmount |
0 = بلا 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC ق = حدد |
32 قنوات AAWG DWDM 19 "إطار 1U
