| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 80CH AWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
وحدة Gaussion AAWG Mux / Demux 1x80CH DWDM module
تم تصميم GEZHI Gaussion AAWG mux / demux القائم على السليكا على تقنية السليكون لتطبيقات تباعد قنوات الاتحاد التي لا تتطلب طاقة كهربائية.تعمل وحدة AAWG DWDM على 50GHz بمباعدة إجمالي أطوال موجات شبكات الاتحاد DWDM 80 قناة.التكلفة المنخفضة والأداء العالي يجعلها الحل المثالي لتطبيقات DWDM للمترو والرحلات الطويلة.يمكن استخدام 96CH 50Ghz AAWG DWDM لاستبدال منتجات DWDM التقليدية TFF (مرشح الأغشية الرقيقة) للحالات التي لا تتوفر فيها طاقة.
GEZHI 96ch AAWG Mux Demux عبارة عن وحدة بصرية سلبية قابلة للتطوير وذات كثافة عالية ومستقلة ومناسبة تمامًا لـ SONET / SDH ، ونقل PDH ، وخدمات ETHERNET في شبكات الوصول وشبكات المترو البصرية.
المميزات
عزل القناة العالية
استقرار وموثوقية عالية
نطاق تمرير واسع
خسارة الإدراج منخفضة
حرفية مبتكرة لتحقيق أقصى قدر من الأداء مع درجة عالية من الحماية
قدرة عالية على التطبيقات المتعطشة للبيانات
استنادًا إلى تقنية AWG للثقافة مع عصابات تمرير على شكل Gaussian
التطبيقات
شبكات المترو
مركز البيانات
تطبيقات CATV
شبكة الوصول
شبكة WDM
اتصالات
تخصيص
| معامل | مواصفات | وحدة | تعليق | ||
| الحد الأدنى | ماكس | ||||
| قناة الإدخال | 1 | ||||
| قناة الإخراج | 96 | 80 ، 96 القنوات المتاحة | |||
| قناة التباعد | 50 | غيغاهرتز | |||
| 1dB النطاق الترددي |
0.18 |
نانومتر | نوع Gaussion | ||
| عرض النطاق الترددي 3dB |
0.28 |
نانومتر | |||
| انا | 7 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| IL UNI. | 1 | ديسيبل | |||
| تموج | 0.7 | ديسيبل | اختلاف الخسارة في نطاق تمرير الاتحاد | ||
| PDL | 0.5 | ديسيبل | ماكس.القيمة في نطاق تمرير الاتحاد | ||
| التقاطع المجاور | 22 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| التداخل غير المتجاور | 27 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| مجموع التداخل | 20 | ديسيبل | الحديث المتبادل التراكمي لجميع القنوات الأخرى | ||
| تعويض الخساره | 40 | ديسيبل | |||
| أقصى قوة بصرية مستمرة | 250 | ميغاواط | أقصى طاقة إدخال بصرية | ||
| التشتت اللوني (CD) | -20 | +20 | ps / نانومتر | ||
| PMD | 0.5 | ملاحظة | |||
مقارنةً بتقنية TFF التقليدية ، تتمتع وحدة GEZHI AAWG DWDM بالميزات الواضحة التي لا بديل لها:
يتمتع AAWG DWDM باستقرار حراري ودقة محسنة لشبكة ITU-G694.1 يتطلبها عرض نطاق إرسال أوسع ، وبالتالي يمكن تطبيقه على المناطق المتطورة مثل نظام الاتصال البصري لمسافات طويلة / Metro DWDM.
تمكّن ميزة PMD الأفضل (<0.5 ps) من تلبية متطلبات نظام نقل DWDM 40G / 100G وتحمل PMD لنظام السرعة العالية.
لا يحتاج AAWG إلى التحكم في الدائرة الخارجية.كمنتج سلبي خالص ، يمكنه استخدام تقنية التعويض الذاتي للقيام بالتحكم في التكيف الذاتي لدرجة الحرارة الخارجية.

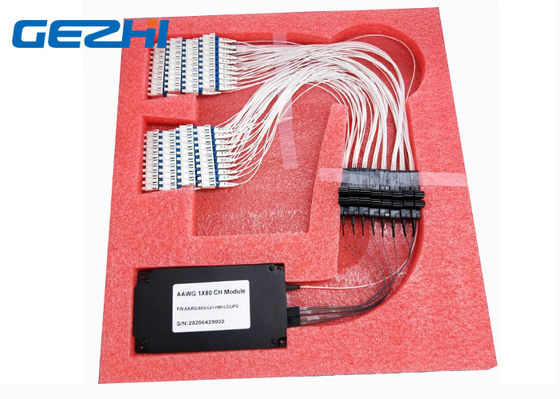

صورة الحزمة
|
|
