| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 32CH-AAWG-MD |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
معدات 100G AAWG DWDM غوسي نوع الألياف المزدوجة
Gezhi's 100G AAWG DWDM Equipment Gaussian Type Dual Fiberهي وحدة بصرية سلبية عالية الكثافة وخسارة منخفضة ومستقلة.وهو يقوم على AWG الحراري معتكنولوجيا Gaussian Monolithic Technology.يوفر 100G AAWG DWDM Equipment Gaussian Type Dual Fibre خسارة منخفضة للغاية (الحد الأقصى: 3.5 ديسيبل) وحل عزل WDM عالي القناة للوصول إلى المترو وتطبيقات مراكز البيانات.هذا 100G AAWG DWDM معدات غوسيان نوع الألياف المزدوجة سهولة التعامل مع الألياف ، والموثوقية على المدى الطويل وعزل القناة الممتازة في رف 1U 19 بوصة ، وهو الجهاز المثالي للأنظمة التي تتطلب أداءً فائقًا وتكلفة منخفضة وتعدادات عالية للقناة. معدات DWDM Gaussian Type Dual Fiber المدمج في Mux + Demux في وحدة واحدة ، تعمل على اثنين من ألياف الشبكة.
|
المميزات |
التطبيقات |
|
|
32CH AAWG DWDM Mux + Demux Equipment
معلومات الطلبية
| AWG | X | XX | X | XX | X | XX |
| قناة التباعد | عدد القنوات | ترتيب | القناة الأولى | نوع الحزمة | موصل In / Out | |
| 1 = 100 جيجا هرتز |
32 = 32 قناة 40 = 40 قناة 44 = 44 قناة 48 = 48 قناة
|
S = ليف واحد D = الألياف المزدوجة |
21 = الفصل 21 ...... 34 = الفصل 34 ...... 50 = الفصل 50 ...... |
RU = 19 "1U Rackmount |
0 = بلا 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC ق = حدد |
وحدة DWDM AAWG (صفيف الدليل الموجي المصحوب) هو نوع من الوحدة السلبية التي تعتمد على تقنية PLC (دليل الموجة المستوية) ، والتي لا تحتاج إلى مصدر طاقة إضافي أو التحكم في درجة الحرارة ؛بالمقارنة مع منتجات TFF (مرشح الأغشية الرقيقة) التقليدية ، تتمتع AAWG بمزايا التكامل العالي ، والتوحيد الجيد ، وانخفاض PMD وفقدان الإدراج المنخفض.يمكن أن توفر AAWG مجموعة متنوعة من القنوات وطرق التعبئة والمنافذ الموسعة للعملاء للاختيار ؛في الوقت الحاضر ، نظرًا لخصائص AAWG متعددة القنوات ، فإنه يستخدم على نطاق واسع في نقل الإشارات لمسافات طويلة مثل MAN والشبكة الأساسية ومركز البيانات.
تخصيص
| المعلمات | الظروف | مواصفات | الوحدات | ||
| الحد الأدنى. | ماكس. | ||||
| درجة حرارة التشغيل | التشغيل | -5 | 65 | درجة مئوية | |
| رطوبة العملية | التشغيل | 5 | 95 | ٪ RH | |
| درجة حرارة التخزين | غير تشغيل | -40 | +85 | درجة مئوية | |
| رطوبة التخزين | غير تشغيل | 5 | 95 | ٪ RH | |
| المواصفات البصرية | AWG GAUSSIAN AAWG | ||||
| المعلمات | شرط | المواصفات | الوحدات | ||
| الحد الأدنى | نوع | ماكس | |||
| عدد القنوات | 2-1 × 32 | ||||
| تباعد القنوات الرقمية | 100 جيجا هرتز | 100 | غيغاهرتز | ||
| تشا.طول موجة المركز | تردد الاتحاد. | C –band | نانومتر | ||
| مسح نطاق مرور القناة | ± 0.1 | نانومتر | |||
| استقرار الطول الموجي | المدى الأقصى لخطأ الطول الموجي لجميع القنوات ودرجات الحرارة في متوسط الاستقطاب. | ± 0.05 | نانومتر | ||
| -1 ديسيبل -1 ديسيبل عرض النطاق الترددي للقناة | عرض النطاق الترددي للقناة واضح بواسطة شكل نطاق التمرير.لكل قناة | 0.24 | نانومتر | ||
| -3 ديسيبل -3 ديسيبل عرض النطاق الترددي للقناة | عرض النطاق الترددي للقناة واضح بواسطة شكل نطاق التمرير.لكل قناة | 0.43 | نانومتر | ||
| فقدان الإدراج البصري في شبكة الاتحاد | يعرف بأنه الحد الأدنى للإرسال عند الطول الموجي للاتحاد لجميع القنوات.لكل قناة ، في جميع درجات الحرارة والاستقطابات. | 3.2 | 3.5 | ديسيبل | |
| عزل القناة المجاورة | فرق خسارة الإدراج من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطابات ، داخل نطاق الاتحاد من القنوات المجاورة. | 30 | ديسيبل | ||
| غير مجاور ، عزل القناة | فرق خسارة الإدراج من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطابات ، داخل نطاق الاتحاد من القنوات غير المتجاورة. | 40 | ديسيبل | ||
| إجمالي عزل القناة |
إجمالي الفرق في خسارة الإدراج التراكمية من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطاب ، داخل نطاق الاتحاد من جميع القنوات الأخرى ، بما في ذلك القنوات المجاورة. |
33 | ديسيبل | ||
| توحيد فقدان الخسارة | المدى الأقصى لتغير خسارة الإدراج داخل الاتحاد عبر جميع القنوات والاستقطابات ودرجات الحرارة. | 0.8 | 1.0 | ديسيبل | |
| تموج فقدان الإدراج |
أي حد أقصى وأي حد أدنى من فقدان البصر عبر نطاق الاتحاد ، باستثناء النقاط الحدودية ، لكل قناة في كل منفذ |
0.4 | 0.5 | ديسيبل | |
| الاتجاهية | نسبة القدرة المنعكسة من أي قناة (بخلاف القناة n) إلى الطاقة من قناة الإدخال n | 50 | ديسيبل | ||
| خسارة العودة الضوئية | منافذ الإدخال والإخراج | 40 | ديسيبل | ||
| PDLPolarization الخسارة التابعة في نطاق القناة الصافية | تم قياس قيمة أسوأ حالة في نطاق الاتحاد | 0.3 | 0.5 | ديسيبل | |
| تشتت وضع الاستقطاب | 0.5 | ملاحظة | |||
| أقصى طاقة بصرية | 23 | ديسيبل | |||
| MUXDEMUX نطاق مراقبة خرج المدخلات | -35 | +23 | ديسيبل |

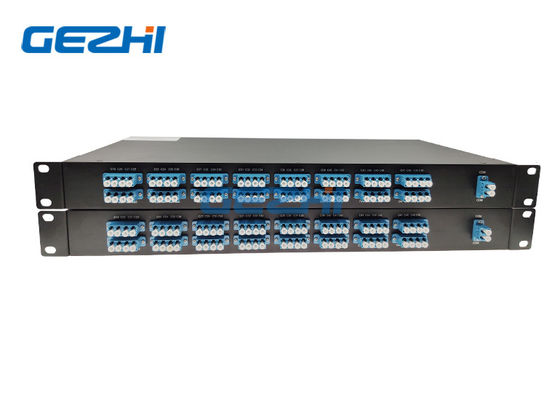

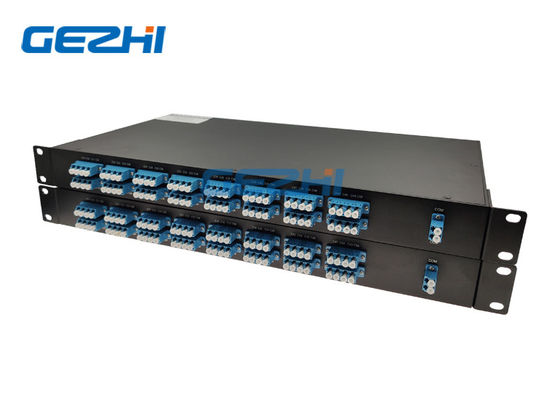

32 قناة 100 غيغاهرتز Gaussian Athermal AWG DWDM Dual Fibre Rack Mountable
100G AAWG DWDM معدات انتقال نوع Gaussian عبر الألياف المزدوجة
|
|
