| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 32CH-AAWG-S |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

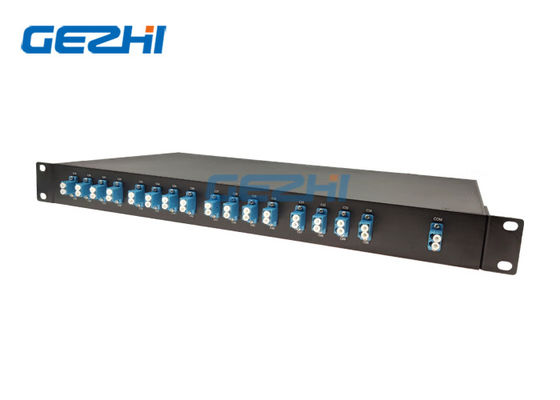

وحدات 1x32 قنوات AAWG DWDM Rackmount
Gezhi's 1x32 Channels AAWG DWDM Rackmount Modulesهو وحدة ضوئية سلبية خاملة منخفضة الكثافة وعالية.لأنه يقوم على أثيرمالصفيف الدليل الموجي صفيف مع تكنولوجيا Gaussian Monolithic Technology.تقدم وحدات AAWG DWDM Rackmount ذات القنوات 1x32 خسارة منخفضة للغاية (بحد أقصى: 3.5 ديسيبل) وحل WDM لعزل القناة العالية لتطبيقات الوصول إلى المترو ومراكز البيانات.تتميز وحدات AAWG DWDM Rackmount التي تعمل بقنوات 1 × 32 بسهولة في التعامل مع الألياف ، والموثوقية على المدى الطويل ، وعزل القناة بشكل ممتاز في حامل الرف 1U 19 بوصة. وتتكون وحدات 1x32 من قنوات AAWG DWDM Rackmount المدمجة في وحدة واحدة ، وتعمل على ألياف شبكة واحدة.
|
المميزات |
التطبيقات |
|
|
تخصيص
| المعلمات | الظروف | مواصفات | الوحدات | ||
| الحد الأدنى. | ماكس. | ||||
| درجة حرارة التشغيل | التشغيل | -5 | 65 | درجة مئوية | |
| رطوبة العملية | التشغيل | 5 | 95 | ٪ RH | |
| درجة حرارة التخزين | غير تشغيل | -40 | +85 | درجة مئوية | |
| رطوبة التخزين | غير تشغيل | 5 | 95 | ٪ RH | |
| المواصفات البصرية | AWG GAUSSIAN AAWG | ||||
| المعلمات | شرط | المواصفات | الوحدات | ||
| الحد الأدنى | نوع | ماكس | |||
| عدد القنوات | 1-1 × 32 | ||||
| تباعد القنوات الرقمية | 100 جيجا هرتز | 100 | غيغاهرتز | ||
| تشا.طول موجة المركز | تردد الاتحاد. | C –band | نانومتر | ||
| مسح نطاق مرور القناة | ± 0.1 | نانومتر | |||
| المواصفات البصرية | |||||
| المعلمات | شرط | المواصفات | الوحدات | ||
| الحد الأدنى | نوع | ماكس | |||
| استقرار الطول الموجي | المدى الأقصى لخطأ الطول الموجي لجميع القنوات ودرجات الحرارة في متوسط الاستقطاب. | ± 0.05 | نانومتر | ||
| -1 ديسيبل -1 ديسيبل عرض النطاق الترددي للقناة | عرض النطاق الترددي للقناة واضح بواسطة شكل نطاق التمرير.لكل قناة | 0.24 | نانومتر | ||
| -3 ديسيبل -3 ديسيبل عرض النطاق الترددي للقناة | عرض النطاق الترددي للقناة واضح بواسطة شكل نطاق التمرير.لكل قناة | 0.43 | نانومتر | ||
| فقدان الإدراج البصري في شبكة الاتحاد | يعرف بأنه الحد الأدنى للإرسال عند الطول الموجي للاتحاد لجميع القنوات.لكل قناة ، في جميع درجات الحرارة والاستقطابات. | 3.2 | 3.5 | ديسيبل | |
| عزل القناة المجاورة | فرق خسارة الإدراج من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطابات ، داخل نطاق الاتحاد من القنوات المجاورة. | 30 | ديسيبل | ||
| غير مجاور ، عزل القناة | فرق خسارة الإدراج من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطابات ، داخل نطاق الاتحاد من القنوات غير المتجاورة. | 40 | ديسيبل | ||
| إجمالي عزل القناة |
إجمالي الفرق في خسارة الإدراج التراكمية من متوسط الإرسال عند الطول الموجي لشبكة الاتحاد إلى أعلى قدرة ، وجميع الاستقطاب ، داخل نطاق الاتحاد من جميع القنوات الأخرى ، بما في ذلك القنوات المجاورة. |
33 | ديسيبل | ||
| توحيد فقدان الخسارة | المدى الأقصى لتغير خسارة الإدراج داخل الاتحاد عبر جميع القنوات والاستقطابات ودرجات الحرارة. | 0.8 | 1.0 | ديسيبل | |
| تموج فقدان الإدراج |
أي حد أقصى وأي حد أدنى من فقدان البصر عبر نطاق الاتحاد ، باستثناء النقاط الحدودية ، لكل قناة في كل منفذ |
0.4 | 0.5 | ديسيبل | |
| الاتجاهية | نسبة القدرة المنعكسة من أي قناة (بخلاف القناة n) إلى الطاقة من قناة الإدخال n | 50 | ديسيبل | ||
| خسارة العودة الضوئية | منافذ الإدخال والإخراج | 40 | ديسيبل | ||
| PDLPolarization الخسارة التابعة في نطاق القناة الصافية | تم قياس قيمة أسوأ حالة في نطاق الاتحاد | 0.3 | 0.5 | ديسيبل | |
| تشتت وضع الاستقطاب | 0.5 | ملاحظة | |||
| أقصى طاقة بصرية | 23 | ديسيبل | |||
| MUXDEMUX نطاق مراقبة خرج المدخلات | -35 | +23 | ديسيبل | ||
وحدات 1x32 قنوات AAWG DWDM Rackmount
معلومات الطلبية
| AWG | X | XX | X | XX | X | XX |
| قناة التباعد | عدد القنوات | ترتيب | القناة الأولى | نوع الحزمة | موصل In / Out | |
| 1 = 100 جيجا هرتز |
32 = 32 قناة 40 = 40 قناة 44 = 44 قناة 48 = 48 قناة
|
S = ليف واحد D = الألياف المزدوجة |
21 = الفصل 21 ...... 34 = الفصل 34 ...... 50 = الفصل 50 ...... |
RU = 19 "1U Rackmount |
0 = بلا 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC ق = حدد |
رف جبل
