| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1310 نانومتر جهاز توزيع الألياف الضوئية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

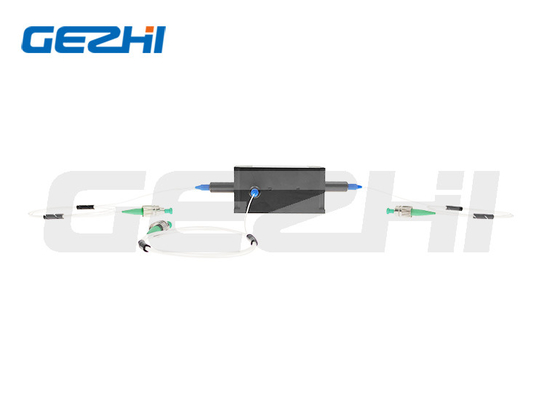

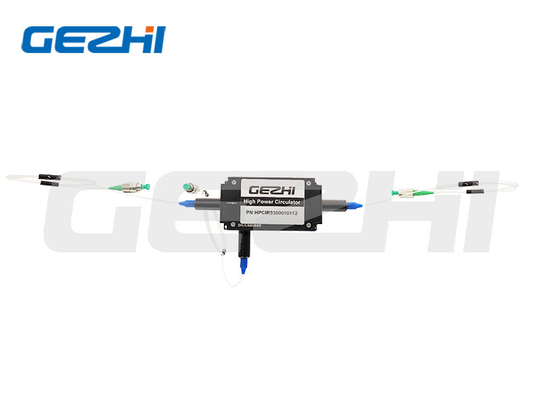

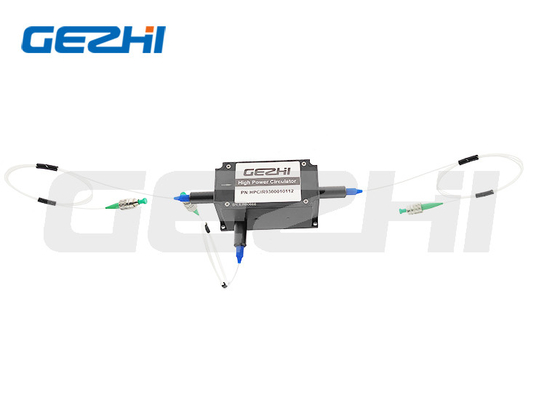

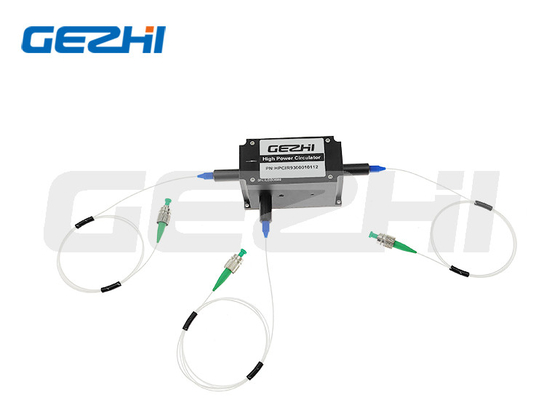

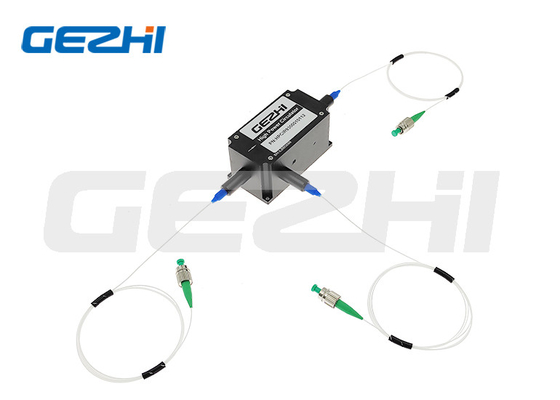

أجهزة توزيع الألياف الضوئية SM ، نوع واحد من الألياف الضوئية 1310 نانومتر
وصف مداورة الألياف الضوئية
1310 نانومتر SM Fiber Optic Circulators متاح دون إنهاء ، مع موصلات FC / PC ، أو مع موصلات FC / APC. يمكن استخدام الدوائر لإرسال الإشارات الضوئية من خلال ليف واحد في اتجاهين. الدائر الضوئي عبارة عن جهاز ثلاثي المنافذ يسمح للضوء بالانتقال في اتجاه واحد فقط ، وستخرج الإشارة التي تدخل المنفذ 1 من المنفذ 2 بأقل خسارة ، بينما تخرج الإشارة التي تدخل المنفذ 2 من المنفذ 3 بأقل خسارة.منفذ دخول الضوء 2 يواجه كمية كبيرة.
ميزات جهاز توزيع الألياف الضوئية
عزلة عالية وخسارة عالية في العائد
انخفاض فقدان الإدراج و PDL
مسار بصري خالي من الايبوكسي
تطبيقات جهاز توزيع الألياف الضوئية
إضافة إسقاط مضاعف
مجسات الألياف
ضخ ثنائي الاتجاه
أنظمة نقل الإشارة ثنائية الاتجاه
اقتران أجهزة تعويض التشتت اللوني في الخط
مواصفات جهاز توزيع الألياف الضوئية
| غرض | وحدة | حدود | |||
| الطول الموجي التشغيلي | نانومتر | 1064 | |||
| عرض النطاق | نانومتر | ± 5 | ± 10 | ± 20 | ± 30 |
| عزل | ديسيبل | ≥25 | ≥23 | ≥20 | ≥20 |
| خسارة الإدراج @ الفرقة ، 23 ℃ | ديسيبل | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | ديسيبل | ≤0.2 | |||
| تعويض الخساره | ديسيبل | 50 | |||
| عبر الحديث | ديسيبل | 45 | |||
| PDL | ديسيبل | ≤ 0.1 | |||
| أقصى قوة بصرية | ميغاواط | 300 ين ياباني | |||
| درجة حرارة التشغيل | 0ج | 0 ~ 50 | |||
| درجة حرارة التخزين | 0ج | -40 ~ 85 | |||
| أبعاد الحزمة | مم | 34x8.4x8.4 (P1) | |||
أبعاد دوران الألياف الضوئية (مم)
جهاز توزيع الألياف الضوئية
| الطول الموجي | عرض النطاق | نوع الألياف | طول الألياف | نوع الموصل |
| 1.1064 نانومتر 2. الآخرين |
1. ± 5 نانومتر 2. ± 10 نانومتر 3. ± 20 نانومتر 4. ± 30 نانومتر |
1.250 ميكرومتر من الألياف 2.900 ميكرومتر من الألياف 3. آخرون |
1.0.5 +/- 0.1 م 2. 1.0 +/- 0.1 م 3. آخرون |
0. لا يوجد موصل 1. FC / اتحاد الوطنيين الكونغوليين 2. FC / APC 3. SC / UPC 4. SC / APC 5. LC / بيسي 6. MU / الكمبيوتر 7. آخرون |
|
|
