| Brand Name: | GEZHI or OEM |
| رقم الطراز: | دليل PM VOA |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

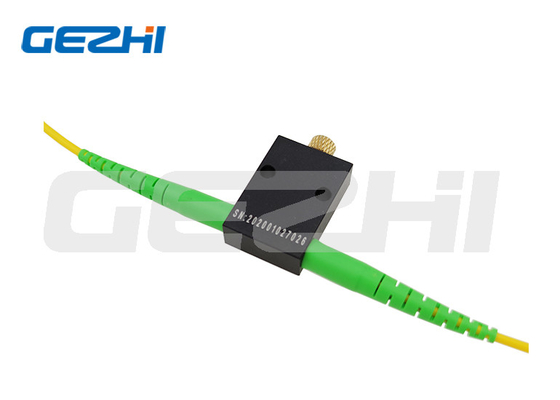

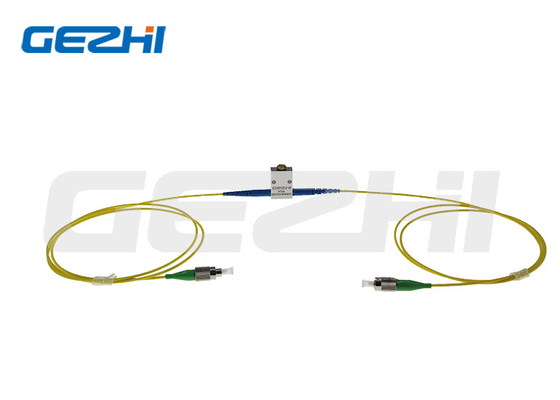

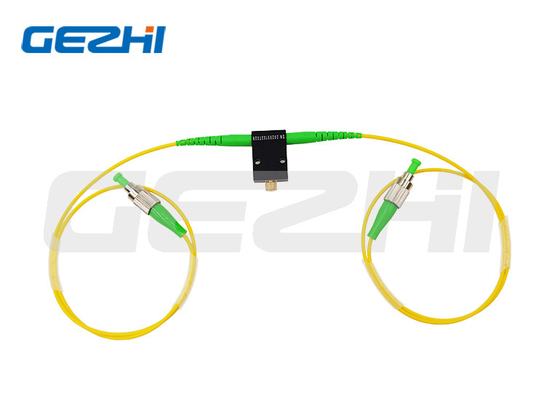

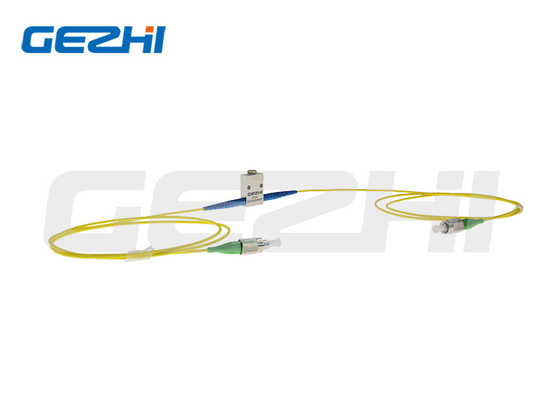

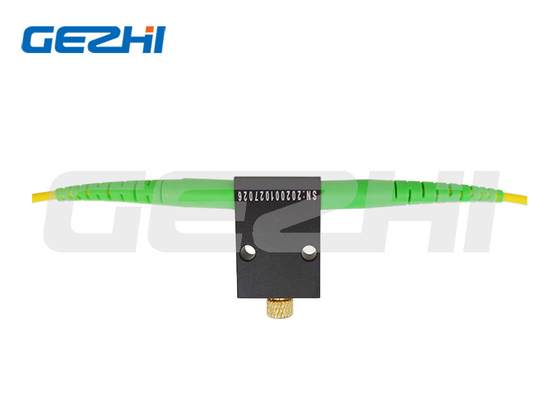

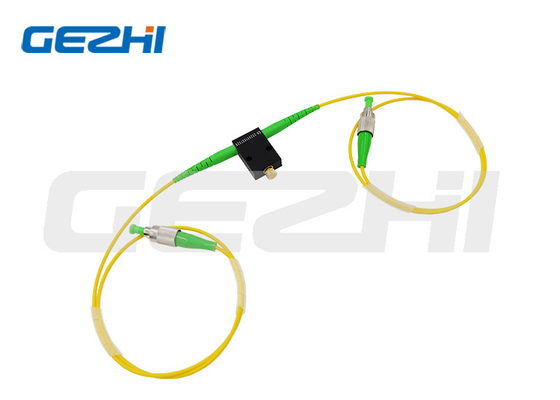

عالية الدقة 532-2050nm PM المخفف البصري المتغير اليدوي لمختبر البصريات
وصف المنتج
532-2050nm الاستقطاب الحفاظ على (PM) المخفف البصري المتغير اليدوي هو مكون ليفي يمكنه
التحكم في توهين الطاقة الضوئية عن طريق ضبط المسمار ، يمكن أن تصل قيمة التوهين إلى 60 ديسيبل ،
تستخدم على نطاق واسع في نظام اختبار الطاقة الضوئية وحماية خط الألياف ومجال مراقبة الطاقة الضوئية.
سمات
دقة عالية
نطاق توهين واسع
انخفاض فقدان الإدراج
التطبيقات
مراقبة الطاقة الضوئية
حماية خط الألياف
نظام الاختبار
المختبر والبحوث
تخصيص
| معامل | وحدة | قيمة | ||||
| مركز الطول الموجي | نانومتر | 2050 ، 2000 | 1550 ، 1310 | 1064 ، 980 | 850 ، 780 | 633 ، 532 |
| نطاق الطول الموجي التشغيلي | نانومتر | ± 40 | ± 40 | ± 20 | ± 20 | ± 20 |
| نطاق التوهين | ديسيبل | 0.8 ~ 60 | 0.6 ~ 60 | 0.6 ~ 60 | 0.6 ~ 60 | 0.8 ~ 60 |
| الأعلى.فقدان الإدراج | ديسيبل | 0.8 | 0.6 | 0.6 | 0.6 | 0.8 |
| دقيقة.نسبة الانقراض عند 23 ℃ | ديسيبل | 18 | 20 | 20 | 20 | 18 |
| دقيقة.تعويض الخساره | ديسيبل | 50 | ||||
| دقة الضبط | ديسيبل | 0.02 | ||||
| الأعلى.معالجة الطاقة | ميغاواط | 500 | ||||
| نوع الألياف | - | ألياف PM Panda | ||||
| درجة حرارة التشغيل | ℃ | 0 ~ +70 | ||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | ||||
| حزمة الأبعاد | مم | 26 × 18 × 8 | ||||
بالنسبة للجهاز المزود بالموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل.
يتم محاذاة مفتاح الموصل الافتراضي مع المحور البطيء.
حزمة الأبعاد
معلومات الطلبية
| PMMVOA-1111-2-333-45-6-77 | ||
|
1111 - الطول الموجي: الطول الموجي للمركز: |
2000 = 2000 نانومتر ، 1550 = 1550 نانومتر ، 1310 = 1310 نانومتر ، 1064 = 1064 نانومتر ، SSSS = محدد | |
|
2 - محور العمل: محاذاة المحور |
B = كلا المحورين يعملان ، F = تم حظر المحور السريع | |
|
333 - نوع الألياف: نوع الألياف: |
001 = PM1550، 002 = PM1310، 003 = PM980، 045 = PM1950، SSS = محدد | |
|
4 - أبعاد العبوة: -حزمة البعد: |
0 = 26 × 18 × 8 مم ، S = محدد | |
|
5 - نوع الضفيرة: -نوع الضفيرة: |
0 = ألياف عارية ، 1 = 900 ميكرون أنبوب فضفاض ، S = محدد | |
|
6 - طول الألياف: -طول الألياف: |
0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد | |
|
77 - نوع الموصل: -موصل للداخل والخارج: |
0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد | |
|
|
