| Brand Name: | GEZHI or OEM |
| رقم الطراز: | PM CWDM |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

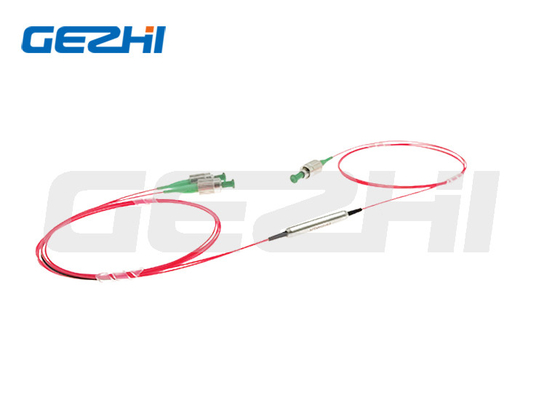

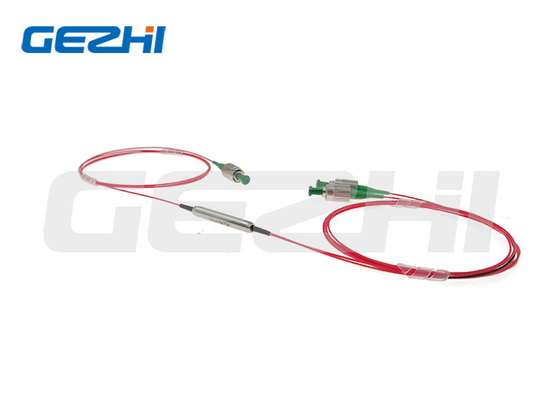

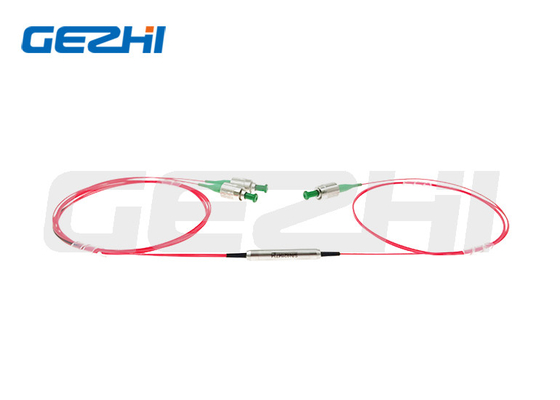

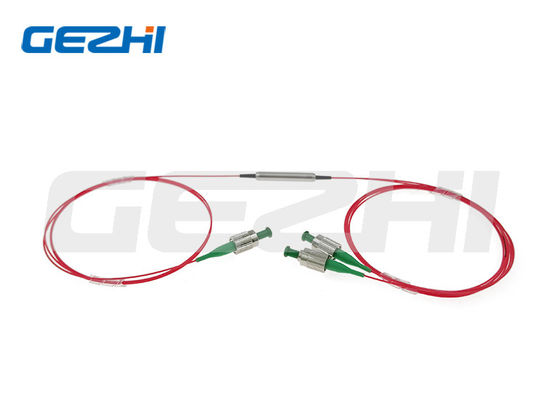

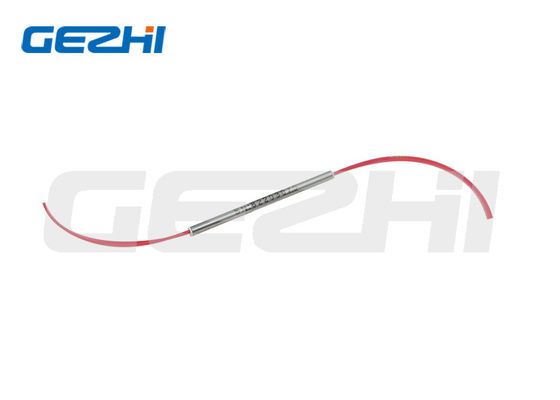

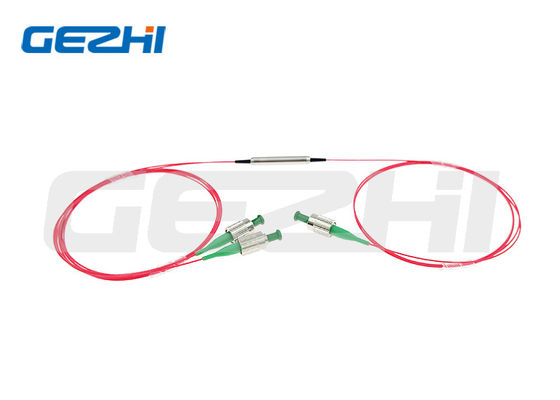

1260nm ~ 1620nm الاستقطاب يحافظ على WDM الخشنة لشبكات CWDM / OADM
نظرة عامة على المنتج
تم تصميم وتصنيع مرشح Corse Wavelength Division Multiplexer الذي يحافظ على الاستقطاب وفقًا للمعايير الدولية.تستخدم الأجهزة مرشح غشاء رقيق مستقر بيئيًا وتكنولوجيا تعبئة متقدمة لتحقيق نطاق تمرير واسع ، وفقدان منخفض للإدخال ، وعزل عالي للقناة واستقرار بيئي ممتاز.يمكن استخدامها بشكل فردي لأداء وظيفة إضافة أو إسقاط قناة واحدة أو يمكن أن تتالي في تسلسل للتطبيقات متعددة القنوات في أنظمة CWDM.كما أنها تستخدم لحجب إشارات الضوضاء غير المرغوب فيها في EDFAs وأنظمة ليزر الألياف.
تتميز المكونات بعزلة عالية ، وفقدان إدخال منخفض ، ونسبة انقراض عالية ، واستقرار بيئي ممتاز وقدرة عالية على التعامل مع الطاقة.
طلب
نظام CWDM
وحدة CWDM / OADM
شبكات CWDM / OADM
ميزة
انخفاض فقدان الإدراج والعزلة
خسارة عائد عالية
الموثوقية العالية والاستقرار
عرض نقل عريض
مواصفات المنتج
| حدود | وحدة | قيم | |
| مركز الطول الموجي | نانومتر | ITU أو ITU + 1 | |
| الطول الموجي التشغيلي | نانومتر | 1260 ~ 1460 أو 1460 ~ 1620 أو 1260 ~ 1620 | |
| مساحة القناة | نانومتر | 20 | |
| دقيقة.عرض النطاق الترددي للقناة @ λc | نانومتر | ± 6.5 | |
| الأعلى.قناة التسطيح | نانومتر | 0.4 | |
| الأعلى.خسارة الإدراج عند 23 | قناة الإرسال | ديسيبل | 0.6 |
| قناة انعكاس | ديسيبل | 0.4 (1260 ~ 1460 أو 1460 ~ 1620) أو 0.6 (1260 ~ 1620) | |
| دقيقة.العزلة عند 23 درجة | القناة المجاورة | ديسيبل | 30 |
| قناة غير متجاورة | ديسيبل | 40 | |
| قناة انعكاس | ديسيبل | 12 | |
| دقيقة.تعويض الخساره | ديسيبل | 50 | |
| دقيقة.نسبة الانقراض عند 23 ℃ | ديسيبل | 20 | |
| الأعلى.الاستقرار الحراري بطول الموجة | نانومتر / ℃ | 0.003 | |
| الأعلى.الاستقرار الحراري وفقدان الإدراج | ديسيبل / ℃ | 0.005 | |
| الأعلى.مناولة الطاقة (CW) | ميغاواط | 500 | |
| درجة حرارة التشغيل | ℃ | 0 ~ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
مع الموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل.
يتم محاذاة مفتاح الموصل مع المحور البطيء.
أبعاد
معلومات الطلبية
| PMCWDM-11-234-555-67-8-999 | |
| 11 - مركز الطول الموجي: | 27 = 1270 نانومتر أو 1271 نانومتر ، ... ، 61 = 1610 نانومتر أو 1611 نانومتر ، SS = محدد |
| 2 - الطول الموجي للتشغيل: | F = موجة كاملة (1260nm ~ 1620nm) ، H = نصف موجة (1260 ~ 1460 أو 1460 ~ 1620) |
| 3 - نوع المنفذ: | 3 = 1 × 2 |
| 4 - محور العمل للإشارة: | B = كلا المحورين يعملان ، F = المحور السريع المحظور |
| 555 - نوع الألياف: | 001 = PM1550، 002 = PM1310، SSS = محدد |
| 6 - أبعاد العبوة: | 0 = φ5.5x35 مم ، S = محدد |
| 7 - نوع الضفيرة: | 0 = 250 ميكرون من الألياف العارية ، 1 = 900 ميكرون أنبوب فضفاض |
| 8 - طول الألياف: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد |
| 999 - نوع الموصل: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد |
|
|
