تفاصيل المنتج:
شروط الدفع والشحن:
|
نوع الحزمة: | أنبوب فولاذي | نوع الألياف: | ألياف PM Panda |
---|---|---|---|
نوع الموصل: | FC / UPC ، FC / APC ، SC / UPC ، SC / APC أو حسب الطلب | مادة: | PVC |
التطبيقات: | شبكات GPON | ميناء: | 1 × 2 |
تسليط الضوء: | مكونات صيانة الاستقطاب DWDM,شبكات GPON PM DWDM,معدد تقسيم الطول الموجي الكثيف PM |

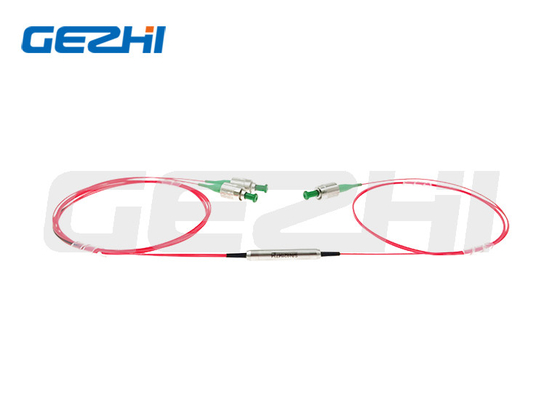

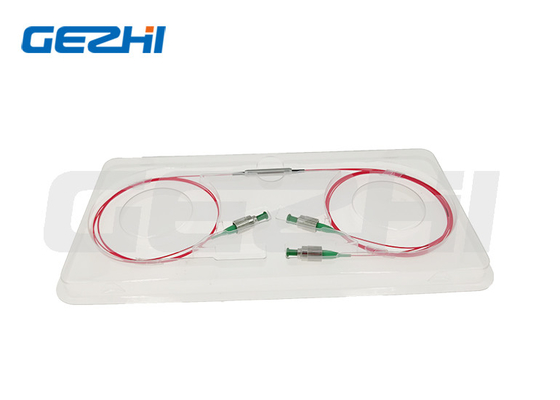

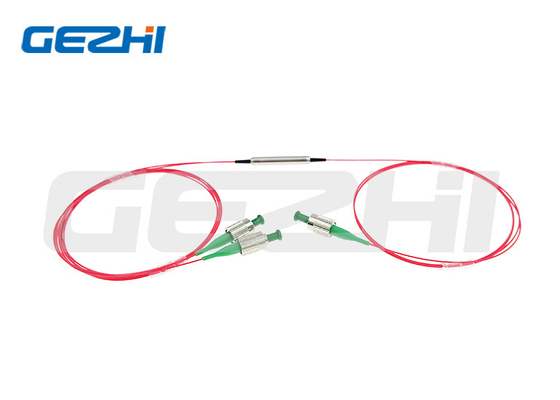

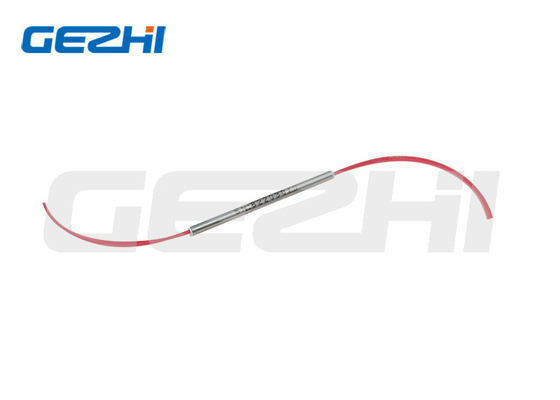

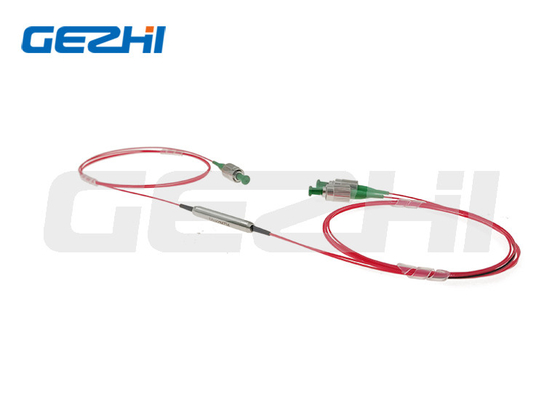

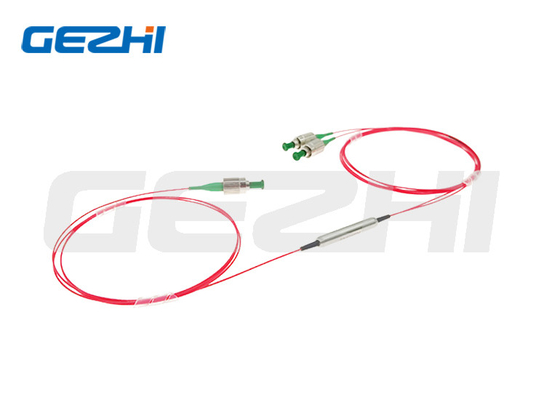

الاستقطاب يحافظ على معدد تقسيم الطول الموجي الكثيف لشبكات GPON
نظرة عامة على المنتج
تم تصميم وتصنيع Gezhi Photonics Polarization الحفاظ على سلسلة معدد تقسيم الطول الموجي الكثيف وفقًا للمعايير الدولية ، ويمكن لـ PM DWDM الحفاظ على استقطاب الإشارات الضوئية.تستخدم الأجهزة مرشحات غشاء رقيق مستقرة بيئيًا وتكنولوجيا تعبئة متقدمة لتحقيق نطاق تمرير واسع ، وفقدان إدخال منخفض ، وعزل عالي للقناة ، واستقرار بيئي ممتاز ، ونسبة انقراض عالية.يمكن استخدام الاستقطاب للحفاظ على كثافة WDM بشكل فردي لأداء وظيفة إضافة أو إسقاط قناة واحدة أو يمكن استخدامه في أنظمة DWDM وأنظمة الاستشعار.
طلب
وحدة DWDM
نظام DWDM
شبكات GPON
روابط الكيبل التلفزيوني
سمات
انخفاض فقدان الإدراج
خسارة عائد عالية
عزل عالي
الموثوقية العالية والاستقرار
مواصفات المنتج
حدود | وحدة | قيم | ||
مساحة القناة | غيغاهرتز | 100 | 200 | |
مركز الطول الموجي | نانومتر | شبكة الاتحاد | ||
دقة الطول الموجي للمركز | نانومتر | ± 0.05 | ± 0.1 | |
نطاق تمرير القناة (@ -0.5 ديسيبل) | نانومتر | 0.22 | 0.5 | |
الأعلى.خسارة الإدراج عند 23 | قناة الإرسال | ديسيبل | 1.0 | 0.9 |
قناة انعكاس | ديسيبل | 0.4 | 0.4 | |
دقيقة.العزلة عند 23 درجة | القناة المجاورة | ديسيبل | 30 | 30 |
قناة غير متجاورة | ديسيبل | 40 | 40 | |
قناة انعكاس | ديسيبل | 12 | 12 | |
الأعلى.قناة التسطيح | ديسيبل | 0.3 | ||
دقيقة.نسبة الانقراض عند 23 ℃ | ديسيبل | 20 | ||
الأعلى.الاستقرار الحراري بطول الموجة | نانومتر / ℃ | 0.003 | ||
الأعلى.الاستقرار الحراري وفقدان الإدراج | ديسيبل / ℃ | 0.005 | ||
دقيقة.عودة الخسارة عند 23 | ديسيبل | 50 | ||
الأعلى.مناولة الطاقة (CW) | ميغاواط | 500 | ||
نوع الألياف | - | ألياف PM Panda | ||
درجة حرارة التشغيل | ℃ | 0 ~ + 70 | ||
درجة حرارة التخزين | ℃ | -40 ~ + 85 |
مع الموصل ، يكون IL أعلى بمقدار 0.3 ديسيبل ، ويكون RL أقل بمقدار 5 ديسيبل ، ويكون ER أقل بمقدار 2 ديسيبل.
يتم محاذاة مفتاح الموصل مع المحور البطيء.
أبعاد
معلومات الطلبية
PMDWDM-11-234-555-67-8-999 | |
11 - الطول الموجي: | 26 = 26CH ، 27 = 27CH ، ... ، 40 = 40CH ، 41 = 41CH ، SS = محدد |
2 - التكوين: | 2 = 1 × 1 ، 3 = 1 × 2 |
3 - مساحة القناة: | 1 = 100 جرام ، 2 = 200 جرام |
4 - محور العمل: | B = كلا المحورين يعملان ، F = تم حظر المحور السريع |
555 - نوع الألياف: | 001 = PM1550، 002 = PM1310، SSS = محدد |
6 - أبعاد العبوة: | 0 = φ5.5x35 مم ، S = محدد |
7 - نوع الضفيرة: | 0 = ألياف عارية ، 1 = أنبوب سائب 900 ميكرون |
8 - طول الألياف: | 0.8 = 0.8 م ، 1.0 = 1 م ، S = محدد |
999 - نوع الموصل: | 0 = FC / UPC ، 1 = FC / APC ، 2 = SC / UPC ، 3 = SC / APC ، N = لا شيء ، S = محدد |
