| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2،2x2 PM تصفية مقرنة |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

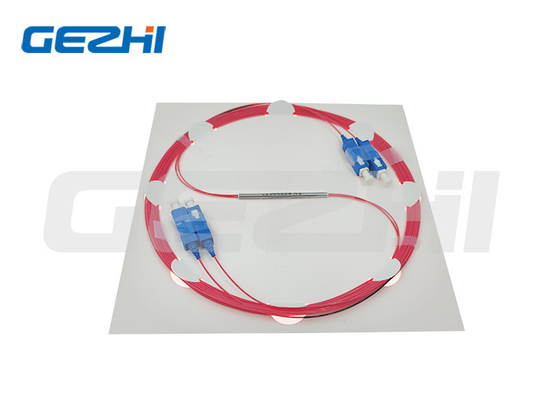

سعر المصنع 1 × 2 ، 2 × 2 الاستقطاب الحفاظ على مرشح مقرنة الطول الموجي 1310/1480/1550/1940/2000 نانومتر
نظرة عامة على المنتج
مقرن صيانة الاستقطاب عبارة عن جهاز من نوع المرشح البصري الصغير الذي يوفر تقسيم الإشارة الضوئية مع الحفاظ على الاستقطاب مع ER عالي.يتوفر مقرن صيانة الاستقطاب في نطاق واسع من نسب الاقتران من 1٪ إلى 50٪ ، وهو متوفر أيضًا بأنواع 1x2 و 2x2.
تغليف المنتج
| المنتج النهائي | الصندوق الداخلي | صندوق |
التطبيق والميزات
|
التطبيقات |
سمات |
| حدود | وحدة | قيم | ||||
| يكتب | / | 1 × 2 أو 2 × 2 | ||||
| مركز الطول الموجي | نانومتر | 1310 | 1480 | 1550 | 1940 | 2000 |
| نطاق الطول الموجي التشغيلي | نانومتر | ± 40 | ± 40 | ± 40 | ± 40 | ± 40 |
| اضغط على نسبة اقتران | ٪ | 1 ± 0.5٪ ، 5 ± 1.0٪ ، 10 ± 2.0٪ ، و 50٪ | ||||
| فقدان الإدراج | ديسيبل | IL المتعلقة بنسبة اقتران | ||||
| الخسارة الزائدة | ديسيبل | 1x2: ≤0.7 ؛2x2: ≤1.0 | 1x2: ≤1.2 ؛2x2: ≤1.5 | |||
| التوحيد (فقط 50/50) | ديسيبل | 1x2: ≤0.4 ؛2x2: ≤0.6 | 1x2: ≤0.6 ؛2x2: ≤0.8 | |||
| نسبة الانقراض | ديسيبل | 1x2: ≥20 ؛2x2: 18 | 1 × 2: ≥18 ؛2x2: ≥17 | |||
| تعويض الخساره | ديسيبل | ≥50 | ||||
| معالجة الطاقة القصوى (CW) | دبليو | 0.5 أو 1 أو 2 أو 5 | ||||
| حمل الشد | ن | ≤5 | ||||
| درجة حرارة التشغيل | ℃ | -5 ~ + 75 | ||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | ||||
ملاحظة: 1.التخصيص متاح.مفتاح محاذاة المحور البطيء الافتراضي للموصل
المواصفات المذكورة أعلاه للجهاز بدون موصل ، إذا كان الموصل ، سيكون IL أعلى بمقدار 0.3 ديسيبل ، فإن خسارة العودة مع تقليل 5 ديسيبل ونسبة الانقراض ستقلل 2 ديسيبل.
2. for> 10W تطبيقات الطاقة العالية ، سوف نستخدم حزمة بالوعة الحرارة
3. إذا كان هناك تطبيق نبضي ، يرجى التأكد من إبلاغنا بطاقة النبض وقوة الذروة.
أبعاد
معلومات الطلبية
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ① الطول الموجي: | 1310 = 1310 نانومتر ؛1480 = 1480 نانومتر ؛1550 = 1550 نانومتر ؛1940 = 1940 نانومتر ؛2000 = 2000 نانومتر ؛S = تحديد |
| نوع التكوين: | 12 = 1 × 2 ، 22 = 2 × 2 |
| ③ نسبة الاقتران: | 50 = 50/50 ؛40 = 40/60 ؛30 = 30/70 ؛20 =: 20/80 ؛10 = 10/90 ؛01 = 1/99 ؛S = تحديد |
| ④ محور العمل: | ب = كلا المحورين يعملان ، F = عمل المحور البطيء ، المحور السريع مسدود |
| ⑤ نوع الألياف: | PM1300PM1550PM1950S = تحديد |
| ⑥ معالجة الطاقة: | 0 لتر = 0.5 واط ؛01 = 1 واط ؛02 = 2 واط |
| أبعاد الحزمة: | S1 = 5.5 × 35 مم ؛S = تحديد |
| ⑧ نوع الضفيرة: | 00 = ألياف عارية ؛09 = 900um أنبوب فضفاض |
| ⑨ طول الألياف: | 08 = 0.8 م ؛10 = 1 م ؛S = تحديد |
| نوع الموصل: | FA = FC / APC ؛FP = FC / UPC ؛SA = SC / APC ؛SP = SC / UPC ؛S = تحديد |
|
|
