| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2،2x2 PM مقرنة تنصهر |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

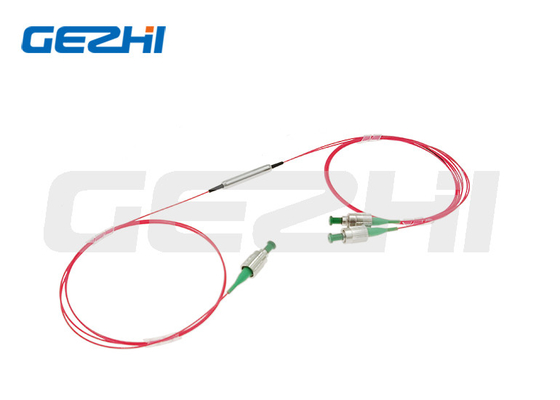

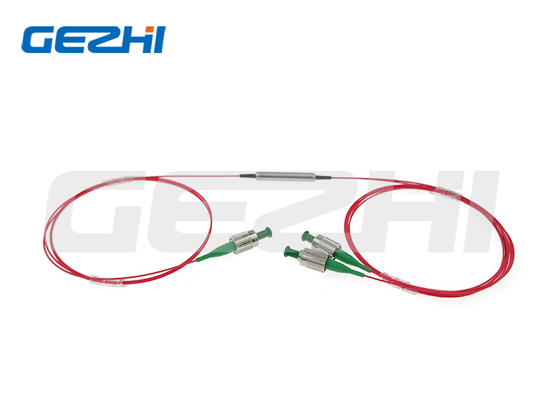

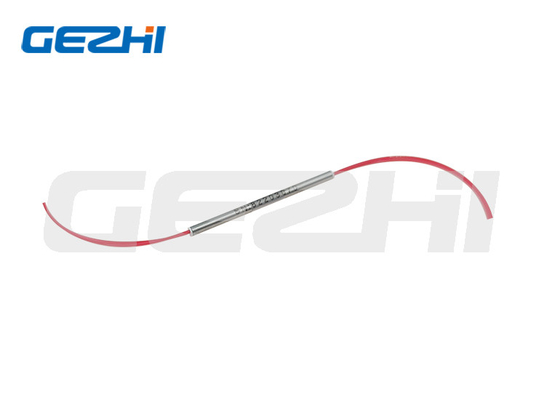

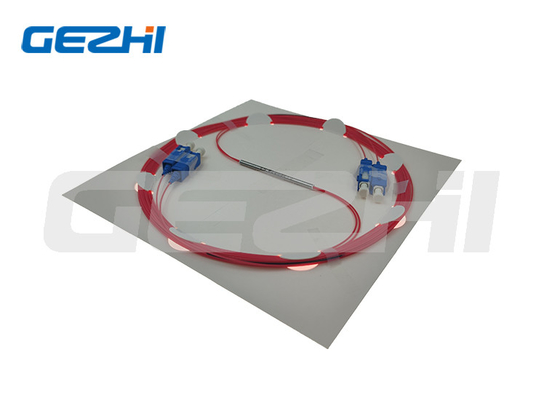

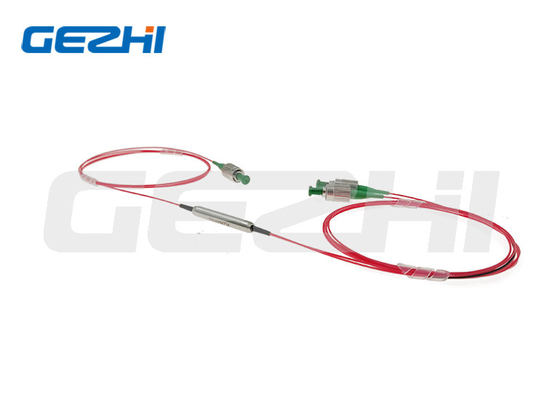

وصول جديد 1030nm ، 1064nm ، 1310nm ، 1550nm ، 2000nm 1x2،2x2 PM المقرنة المنصهرة لمضخم الألياف
نظرة عامة على المنتج
بصفتنا مكملًا للمكونات ، يمكننا بناء مكونات إضافية مباشرة على ألياف قارنات التوصيل.تتضمن الأمثلة المرشحات القابلة للضبط ، أو المخففات المتغيرة ، أو الموازاة. تمتلك شركة Gezhi Photonics القدرة على توصيل ألياف الفواصل المنصهرة مع جميع الموصلات القياسية مثل FC و SC و ST و LC وما إلى ذلك والتشطيبات (Super PC و Ultra PC و Angled PC [ APC] الخ). عن طريق بناء هذه الأجهزة مباشرة على ألياف المقرنة. يوفر للعميل التكلفة المضافة وفقدان إدخال الموصلات والمحولات الوسيطة ، أو وقت وتكلفة الربط الانصهار.الأجهزة المبنية مباشرة هي أيضًا أفضل طريقة للحفاظ على أعلى نسب انقراض الاستقطاب الممكنة.
تفاصيل المنتج
الميزات والتطبيق
|
سمات * انخفاض فقدان الإدراج * خسارة عائد عالية * نسبة الانقراض عالية |
التطبيقات * مضخم الألياف * مراقبة الطاقة * أداة الألياف الضوئية |
| حدود | وحدة | قيم | |||||||||||||||
| يكتب | / | 1 × 2 أو 2 × 2 | |||||||||||||||
| مركز الطول الموجي | نانومتر | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| نطاق الطول الموجي التشغيلي | نانومتر | ± 20 | ± 20 | ± 20 | ± 20 | ± 15 | |||||||||||
| الأعلى.الخسارة الزائدة | ديسيبل | 0.5 | 0.5 | 0.4 | 0.4 | 0.6 | |||||||||||
| اضغط على نسبة اقتران | ٪ | 1 ± 0.5٪ ، 5 ± 1.0٪ ، 10 ± 2.0٪ ، و 50٪ | |||||||||||||||
| فقدان الإدراج | ديسيبل | IL المتعلقة بنسبة اقتران | |||||||||||||||
| نسبة الانقراض | ديسيبل | 1x2: ≥20 ؛2x2: 18 | |||||||||||||||
| تعويض الخساره | ديسيبل | ≥55 | |||||||||||||||
| معالجة الطاقة القصوى (CW) | دبليو | 0.5 أو 1 أو 3 | |||||||||||||||
| حمل الشد | ن | ≤5 | |||||||||||||||
| درجة حرارة التشغيل | ℃ | -5 ~ + 75 | |||||||||||||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |||||||||||||||
| أبعاد الحزمة | مم | φ3x54mm أو φ3x60mm | |||||||||||||||
| نسبة اقتران التسامح | ٪ | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ± 0.5 | ± 0.6 | ± 1.0 | ± 1.5 | ± 2.0 | ± 2.5 | ± 3.0 | ± 3.5 | ||||||||||
ملاحظة: 1. إن مقرنة PM المنصهرة تعمل على كلا المحورين ، ولا يمكن إعاقة أي محور.نسبة انقراض الاختبار الافتراضية على المحور البطيء.
المواصفات المذكورة أعلاه للجهاز بدون موصل ، إذا كان الموصل ، سيكون IL أعلى بمقدار 0.3 ديسيبل ، فإن خسارة العودة مع تقليل 5 ديسيبل ونسبة الانقراض ستقلل 2 ديسيبل.
2. بالنسبة لتطبيقات الطاقة العالية 10 وات ، سوف نستخدم حزمة بالوعة الحرارة
3. إذا كان هناك تطبيق نبضي ، يرجى التأكد من إعلامنا بطاقة النبض وقوة الذروة.
أبعاد
معلومات الطلبية
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ① الطول الموجي: | 1030 = 1030 نانومتر ؛1064 = 1064 نانومتر ؛1310 = 1310 نانومتر ؛1550 = 1550 نانومتر ؛2000 = 2000 نانومتر ؛S = تحديد |
| نوع التكوين: | 12 = 1 × 2 ، 22 = 2 × 2 |
| ③ نسبة الاقتران: | 50 = 50/50 ؛40 = 40/60 ؛30 = 30/70 ؛20 =: 20/80 ؛10 = 10/90 ؛01 = 1/99 ؛S = تحديد |
| ④ نوع الألياف: | PM980PM1060 ؛PM1300PM1550PM1950S = تحديد |
| ⑤ معالجة الطاقة: | 0 لتر = 0.5 واط ؛01 = 1 واط ؛02 = 2 واط |
| أبعاد الحزمة: | S2 = 3.0x54 مم ؛S3 = 3.0 × 60 مم ؛S = تحديد |
| ⑦ نوع الضفيرة: | 00 = ألياف عارية ؛09 = 900um أنبوب فضفاض |
| ⑧ طول الألياف: | 08 = 0.8 م ؛10 = 1 م ؛S = تحديد |
| نوع الموصل: | FA = FC / APC ؛FP = FC / UPC ؛SA = SC / APC ؛SP = SC / UPC ؛S = تحديد |
|
|
| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2،2x2 PM مقرنة تنصهر |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |

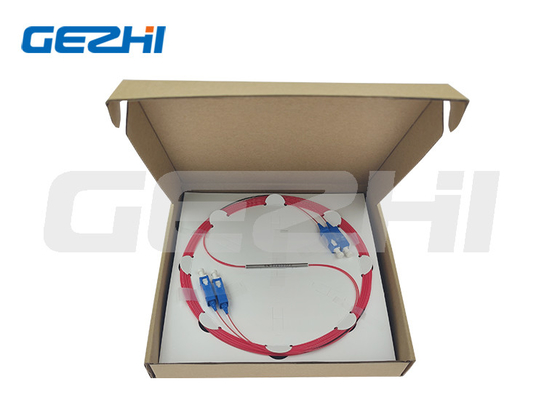

| تفاصيل التعبئة: | صندوق ورقي |
