| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1x2،2x2 PM تصفية مقرنة |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
أفضل الموردين 1x2،2x2 الاستقطاب صيانة المرشح المقرنة 780nm / 850nm / 980nm / 1030nm / 1064nm
نظرة عامة على المنتج
تمتلك Gezhi Photonics القدرة على توصيل ألياف مقسمات المرشح بجميع الموصلات القياسية مثل FC و SC و ST و LC وما إلى ذلك والتشطيبات (Super PC و Ultra PC و Angled PC [APC] وما إلى ذلك).بصفتنا مكملًا للمكونات ، يمكننا بناء مكونات إضافية مباشرة على ألياف قارنات التوصيل.تتضمن الأمثلة المرشحات القابلة للضبط أو الموهنات المتغيرة أو الميزاء.من خلال بناء هذه الأجهزة مباشرة على ألياف المقرنة ، توفر Gezhi Photonics للعميل التكلفة الإضافية وخسارة إدخال الموصلات والمحولات الوسيطة ، أو الوقت والتكلفة لعملية الربط.الأجهزة المبنية مباشرة هي أيضًا أفضل طريقة للحفاظ على أعلى نسب انقراض الاستقطاب الممكنة.

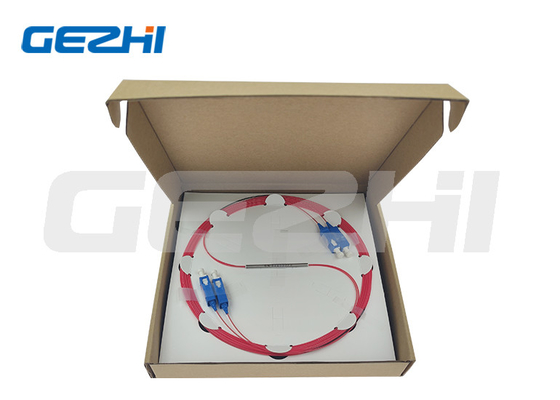

تغليف المنتج
| المنتج النهائي | الصندوق الداخلي | كرتون |
طلب
* EDFA والمضخم الروماني
* أداة الألياف الضوئية
* مستشعر الألياف
سمات
* خسارة عائد عالية
* نسبة الانقراض عالية
* انخفاض فقدان الإدراج
| حدود | وحدة | قيم | ||||
| يكتب | / | 1 × 2 أو 2 × 2 | ||||
| مركز الطول الموجي | نانومتر | 780 | 850 | 980 | 1030 | 1064 |
| نطاق الطول الموجي التشغيلي | نانومتر | ± 10 | ± 20 | ± 20 | ± 20 | ± 20 |
| اضغط على نسبة اقتران | ٪ | 1 ± 0.5٪ ، 5 ± 1.0٪ ، 10 ± 2.0٪ ، و 50٪ | ||||
| فقدان الإدراج | ديسيبل | IL المتعلقة بنسبة اقتران | ||||
| الخسارة الزائدة | ديسيبل | 1x2: ≤0.8 ؛2x2: ≤1.2 | ||||
| التوحيد (فقط 50/50) | ديسيبل | 1x2: ≤0.5 ؛2x2: ≤0.8 | ||||
| نسبة الانقراض | ديسيبل | 1x2: ≥20 ؛2x2: 18 | ||||
| تعويض الخساره | ديسيبل | ≥50 | ||||
| معالجة الطاقة القصوى (CW) | دبليو | 0.5 أو 1 أو 2 أو 5 | ||||
| حمل الشد | ن | ≤5 | ||||
| درجة حرارة التشغيل | ℃ | -5 ~ + 75 | ||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | ||||
ملاحظة: 1.التخصيص متاح.مفتاح محاذاة المحور البطيء الافتراضي للموصل
المواصفات المذكورة أعلاه للجهاز بدون موصل ، إذا كان الموصل ، سيكون IL أعلى بمقدار 0.3 ديسيبل ، فإن خسارة العودة مع تقليل 5 ديسيبل ونسبة الانقراض ستقلل 2 ديسيبل.
2. for> 10W تطبيقات الطاقة العالية ، سوف نستخدم حزمة بالوعة الحرارة
3. إذا كان هناك تطبيق نبضي ، يرجى التأكد من إبلاغنا بطاقة النبض وقوة الذروة.
أبعاد
معلومات الطلبية
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ① الطول الموجي: | 780 = 780 نانومتر ؛850 = 850 نانومتر ؛980 = 980 نانومتر ؛1030 = 1030 نانومتر ؛1064 = 1064 نانومتر ؛S = تحديد |
| نوع التكوين: | 12 = 1 × 2 ، 22 = 2 × 2 |
| ③ نسبة الاقتران: | 50 = 50/50 ؛40 = 40/60 ؛30 = 30/70 ؛20 =: 20/80 ؛10 = 10/90 ؛01 = 1/99 ؛S = تحديد |
| ④ محور العمل: | ب = كلا المحورين يعملان ، F = عمل المحور البطيء ، المحور السريع مسدود |
| ⑤ نوع الألياف: | PM780 ؛PM980S = تحديد |
| ⑥ معالجة الطاقة: | 0 لتر = 0.5 واط ؛01 = 1 واط ؛02 = 2 واط |
| أبعاد الحزمة: | S1 = 5.5 × 35 مم ؛S = تحديد |
| ⑧ نوع الضفيرة: | 00 = ألياف عارية ؛09 = 900um أنبوب فضفاض |
| ⑨ طول الألياف: | 08 = 0.8 م ؛10 = 1 م ؛S = تحديد |
| نوع الموصل: | FA = FC / APC ؛FP = FC / UPC ؛SA = SC / APC ؛SP = SC / UPC ؛S = تحديد |
|
|
| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 1x2،2x2 PM تصفية مقرنة |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| تفاصيل التعبئة: | صندوق ورقي |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
أفضل الموردين 1x2،2x2 الاستقطاب صيانة المرشح المقرنة 780nm / 850nm / 980nm / 1030nm / 1064nm
نظرة عامة على المنتج
تمتلك Gezhi Photonics القدرة على توصيل ألياف مقسمات المرشح بجميع الموصلات القياسية مثل FC و SC و ST و LC وما إلى ذلك والتشطيبات (Super PC و Ultra PC و Angled PC [APC] وما إلى ذلك).بصفتنا مكملًا للمكونات ، يمكننا بناء مكونات إضافية مباشرة على ألياف قارنات التوصيل.تتضمن الأمثلة المرشحات القابلة للضبط أو الموهنات المتغيرة أو الميزاء.من خلال بناء هذه الأجهزة مباشرة على ألياف المقرنة ، توفر Gezhi Photonics للعميل التكلفة الإضافية وخسارة إدخال الموصلات والمحولات الوسيطة ، أو الوقت والتكلفة لعملية الربط.الأجهزة المبنية مباشرة هي أيضًا أفضل طريقة للحفاظ على أعلى نسب انقراض الاستقطاب الممكنة.
تغليف المنتج
| المنتج النهائي | الصندوق الداخلي | كرتون |
طلب
* EDFA والمضخم الروماني
* أداة الألياف الضوئية
* مستشعر الألياف
سمات
* خسارة عائد عالية
* نسبة الانقراض عالية
* انخفاض فقدان الإدراج
| حدود | وحدة | قيم | ||||
| يكتب | / | 1 × 2 أو 2 × 2 | ||||
| مركز الطول الموجي | نانومتر | 780 | 850 | 980 | 1030 | 1064 |
| نطاق الطول الموجي التشغيلي | نانومتر | ± 10 | ± 20 | ± 20 | ± 20 | ± 20 |
| اضغط على نسبة اقتران | ٪ | 1 ± 0.5٪ ، 5 ± 1.0٪ ، 10 ± 2.0٪ ، و 50٪ | ||||
| فقدان الإدراج | ديسيبل | IL المتعلقة بنسبة اقتران | ||||
| الخسارة الزائدة | ديسيبل | 1x2: ≤0.8 ؛2x2: ≤1.2 | ||||
| التوحيد (فقط 50/50) | ديسيبل | 1x2: ≤0.5 ؛2x2: ≤0.8 | ||||
| نسبة الانقراض | ديسيبل | 1x2: ≥20 ؛2x2: 18 | ||||
| تعويض الخساره | ديسيبل | ≥50 | ||||
| معالجة الطاقة القصوى (CW) | دبليو | 0.5 أو 1 أو 2 أو 5 | ||||
| حمل الشد | ن | ≤5 | ||||
| درجة حرارة التشغيل | ℃ | -5 ~ + 75 | ||||
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | ||||
ملاحظة: 1.التخصيص متاح.مفتاح محاذاة المحور البطيء الافتراضي للموصل
المواصفات المذكورة أعلاه للجهاز بدون موصل ، إذا كان الموصل ، سيكون IL أعلى بمقدار 0.3 ديسيبل ، فإن خسارة العودة مع تقليل 5 ديسيبل ونسبة الانقراض ستقلل 2 ديسيبل.
2. for> 10W تطبيقات الطاقة العالية ، سوف نستخدم حزمة بالوعة الحرارة
3. إذا كان هناك تطبيق نبضي ، يرجى التأكد من إبلاغنا بطاقة النبض وقوة الذروة.
أبعاد
معلومات الطلبية
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ① الطول الموجي: | 780 = 780 نانومتر ؛850 = 850 نانومتر ؛980 = 980 نانومتر ؛1030 = 1030 نانومتر ؛1064 = 1064 نانومتر ؛S = تحديد |
| نوع التكوين: | 12 = 1 × 2 ، 22 = 2 × 2 |
| ③ نسبة الاقتران: | 50 = 50/50 ؛40 = 40/60 ؛30 = 30/70 ؛20 =: 20/80 ؛10 = 10/90 ؛01 = 1/99 ؛S = تحديد |
| ④ محور العمل: | ب = كلا المحورين يعملان ، F = عمل المحور البطيء ، المحور السريع مسدود |
| ⑤ نوع الألياف: | PM780 ؛PM980S = تحديد |
| ⑥ معالجة الطاقة: | 0 لتر = 0.5 واط ؛01 = 1 واط ؛02 = 2 واط |
| أبعاد الحزمة: | S1 = 5.5 × 35 مم ؛S = تحديد |
| ⑧ نوع الضفيرة: | 00 = ألياف عارية ؛09 = 900um أنبوب فضفاض |
| ⑨ طول الألياف: | 08 = 0.8 م ؛10 = 1 م ؛S = تحديد |
| نوع الموصل: | FA = FC / APC ؛FP = FC / UPC ؛SA = SC / APC ؛SP = SC / UPC ؛S = تحديد |
