| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x96 AAWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

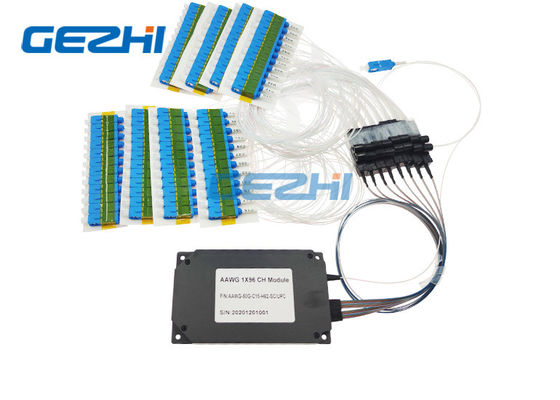

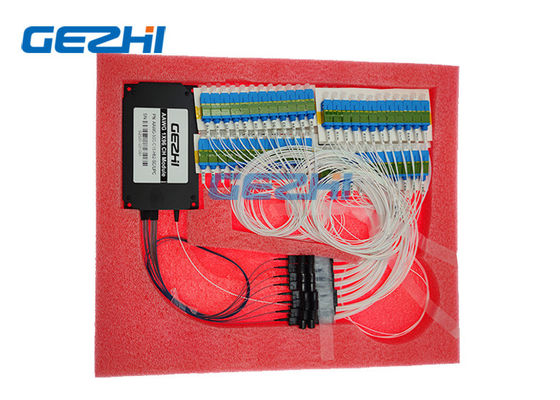

انخفاض فقدان الإدراج 1x96 وحدات Athermal AWG DWDM
يجمع محزوز الدليل الموجي المصفوف (AWG) متعدد / مزيل تعدد الإرسال ويقسم الإشارات الضوئية ذات الأطوال الموجية المختلفة لاستخدامها في نظام WDM.هذا 50 جيجاهرتز Athermal AWG الذي يحقق أداءً عاليًا من خلال التصميم الأمثل والتصنيع الدقيق.يتوفر ما يصل إلى 96 قناة للنطاق C بالكامل مع شكل مرشح علوي مسطح.المواصفات المخصصة متاحة مثل L-Band إلخ.
تعتبر وحدة GEZHI Photonics Co.، Ltd AAWG هي المكون الرئيسي لكتل معدد / مزيل تعدد الإرسال لمعدات DWDM.يسمح AAWG بالعمل في نطاق درجات حرارة واسع.تعتبر وحدة AAWG من GEZHI جهازًا سلبيًا تمامًا نظرًا لتعويض التمدد الحراري للرقاقة.لا تتضمن الوحدة مكونات النظام الذي يطلب الإمداد بالكهرباء.
سمات
انخفاض فقدان الإدراج
عزل قناة عالية
استقرار وموثوقية عالية
نطاق تمرير واسع
سعة عالية للتطبيقات المتعطشة للبيانات
استنادًا إلى تقنية A-athermal AWG مع نطاقات تمرير على شكل Gaussian
التطبيقات
شبكات المترو
مركز البيانات
شبكة WDM
تطبيقات الكيبل التلفزيوني
اتصالات
الوصول إلى الشبكة
تخصيص
| معامل | تحديد | وحدة | تعليق | ||
| دقيقة | الأعلى | ||||
| قناة الإدخال | 1 | ||||
| قناة الإخراج | 96 | 80 ، 96 قناة متوفرة | |||
| قناة التباعد | 50 | جيجاهرتز | |||
| عرض النطاق الترددي 1 ديسيبل |
0.18 |
نانومتر | نوع Gaussion | ||
| عرض النطاق الترددي ثلاثي الأبعاد |
0.28 |
نانومتر | |||
| انا | 7 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| IL UNI. | 1 | ديسيبل | |||
| تموج | 0.7 | ديسيبل | تباين الخسارة في نطاق تمرير الاتحاد | ||
| PDL | 0.5 | ديسيبل | الأعلى.القيمة في نطاق تمرير الاتحاد | ||
| الحديث المتبادل المجاور | 22 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| تداخل غير متجاور | 27 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| إجمالي الحديث المتبادل | 20 | ديسيبل | الحديث المتبادل التراكمي لجميع القنوات الأخرى | ||
| تعويض الخساره | 40 | ديسيبل | |||
| أقصى طاقة بصرية مستمرة | 250 | ميغاواط | أقصى طاقة بصرية للإدخال | ||
| التشتت اللوني (CD) | -20 | +20 | ملاحظة / نانومتر | ||
| PMD | 0.5 | ملاحظة | |||
مخطط انتقال الإشارة الضوئية
معلومات الطلب
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| تباعد | نوع الرقاقة | رقم القناة | القناة الأولى | طول الألياف المدخلات | طول الألياف الناتجة | موصل الإدخال / الإخراج | |
| أثيرمال AWG |
05 = 50 جيجا هرتز 10 = 100 جيجا هرتز 20 = 200 جيجا هرتز |
F = قمة مسطحة G = غاوسي |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = تحديد |
C14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = حدد |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م 20 = 2.0 م 25 = 2.5 م XX = تحديد |
05 = 0.5 م 10 = 1.0 م 15 = 1.5 م 20 = 2.0 م 25 = 2.5 م XX = تحديد |
0 = لا شيء LP = LC / الكمبيوتر الشخصي LA = LC / APC SP = SC / الكمبيوتر الشخصي SA = SC / APC FP = FC / الكمبيوتر الشخصي FA = FC / APC X = تحديد |
|
|
| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x96 AAWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |

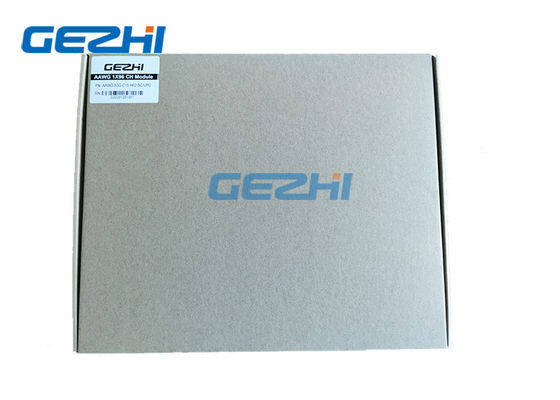

| تفاصيل التعبئة: | صندوق ورقي |
