| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 96CH AWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

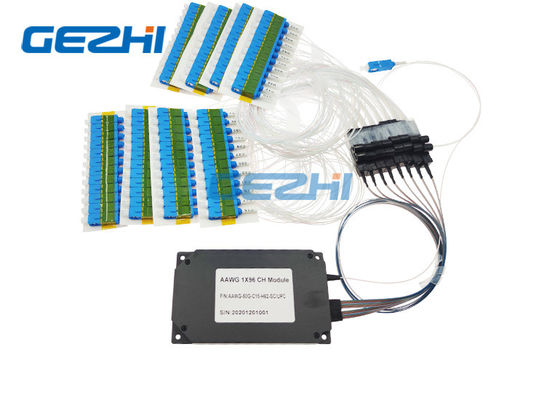

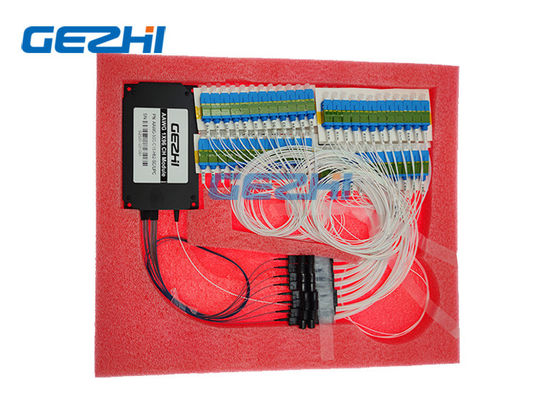

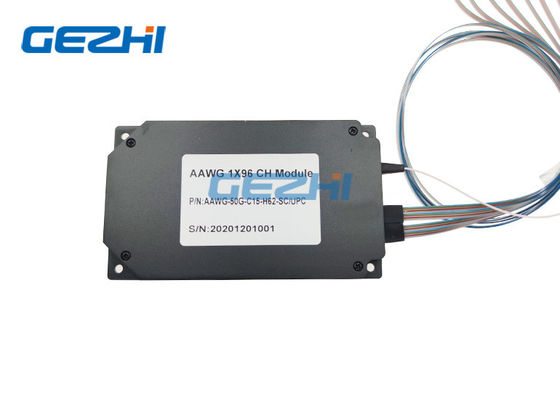

L-Band 96 قناة 50 جيجا هرتز وحدة AWG DWDM
تعتبر وحدة GEZHI Photonics Co.، Ltd AAWG هي المكون الرئيسي لكتل معدد / مزيل تعدد الإرسال لمعدات DWDM.يسمح AAWG بالعمل في نطاق درجات حرارة واسع.تعتبر وحدة AAWG من GEZHI جهازًا سلبيًا تمامًا نظرًا لتعويض التمدد الحراري للرقاقة.لا تتضمن الوحدة مكونات النظام الذي يطلب الإمداد بالكهرباء.
تم تصميم وحدة AAWG لتعدد الإرسال أو فك تعدد الإرسال للإشارة الضوئية في النطاق 1525-1565 نانومتر (النطاق C) ، وتكوينات الجهاز باستخدام من 40 إلى 96 قناة بخطوة 100 أو 50 جيجاهرتز.المواصفات المخصصة متاحة مثل L-Band إلخ.
سمات
استقرار وموثوقية عالية
نطاق تمرير واسع
انخفاض فقدان الإدراج
عزل قناة عالية
سعة عالية للتطبيقات المتعطشة للبيانات
استنادًا إلى تقنية A-athermal AWG مع نطاقات تمرير على شكل Gaussian
حرفية مبتكرة لأقصى أداء مع درجة عالية من الحماية
التطبيقات
مركز البيانات
شبكة WDM
اتصالات
شبكات المترو
تطبيقات الكيبل التلفزيوني
الوصول إلى الشبكة
تخصيص
| معامل | تحديد | وحدة | تعليق | ||
| دقيقة | الأعلى | ||||
| قناة الإدخال | 1 | ||||
| قناة الإخراج | 96 | 80 ، 96 قناة متوفرة | |||
| قناة التباعد | 50 | جيجاهرتز | |||
| عرض النطاق الترددي 1 ديسيبل |
0.18 |
نانومتر | نوع Gaussion | ||
| عرض النطاق الترددي ثلاثي الأبعاد |
0.28 |
نانومتر | |||
| انا | 7 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| IL UNI. | 1 | ديسيبل | |||
| تموج | 0.7 | ديسيبل | تباين الخسارة في نطاق تمرير الاتحاد | ||
| PDL | 0.5 | ديسيبل | الأعلى.القيمة في نطاق تمرير الاتحاد | ||
| الحديث المتبادل المجاور | 22 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| تداخل غير متجاور | 27 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| إجمالي الحديث المتبادل | 20 | ديسيبل | الحديث المتبادل التراكمي لجميع القنوات الأخرى | ||
| تعويض الخساره | 40 | ديسيبل | |||
| أقصى طاقة بصرية مستمرة | 250 | ميغاواط | أقصى طاقة بصرية للإدخال | ||
| التشتت اللوني (CD) | -20 | +20 | ملاحظة / نانومتر | ||
| PMD | 0.5 | ملاحظة | |||
مخطط انتقال الإشارة الضوئية
|
|
| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 96CH AWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |

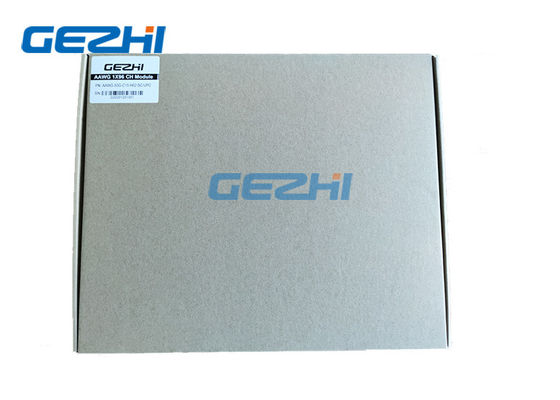

| تفاصيل التعبئة: | صندوق ورقي |
