| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 96CH AWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
50 جيجاهرتز 96 قناة AAWG DWDM الوحدة النمطية C15 ~ H62 Mutiplexer أو Demultiplexer
تم تصميم وحدة GEZHI AAWG DWDM القائمة على السليكا على تكنولوجيا السليكون لتطبيقات تباعد قنوات الاتحاد التي لا تتطلب طاقة كهربائية.تعمل وحدة AAWG DWDM هذه بمسافة 50 جيجاهرتز بمباعدة بين أطوال موجات شبكة Grid DWDM للاتحاد من C15 إلى H62 إجمالي 96 قناة.التكلفة المنخفضة والأداء العالي يجعلها الحل المثالي لتطبيقات DWDM للمترو والرحلات الطويلة.يمكن استخدام AAWG DWDM لاستبدال منتجات DWDM التقليدية TFF (مرشح الأغشية الرقيقة) للحالات التي لا تتوفر فيها طاقة.يمكن استخدام 96CH 50Ghz AAWG DWDM لاستبدال منتجات DWDM التقليدية TFF (مرشح الأغشية الرقيقة) للحالات التي لا تتوفر فيها طاقة.
GEZHI 96ch AAWG Mux Demux عبارة عن وحدة بصرية سلبية قابلة للتطوير وذات كثافة عالية ومستقلة ومناسبة تمامًا لنقل خدمات PDH و SONET / SDH و ETHERNET في شبكات المترو البصرية وشبكات الوصول.
المميزات
استنادًا إلى تقنية AWG للثقافة مع عصابات تمرير على شكل Gaussian
حرفية مبتكرة لتحقيق أقصى قدر من الأداء مع درجة عالية من الحماية
قدرة عالية على التطبيقات المتعطشة للبيانات
عزل القناة العالية
استقرار وموثوقية عالية
نطاق تمرير واسع
خسارة الإدراج منخفضة
التطبيقات
شبكات المترو
مركز البيانات
شبكة الوصول
تطبيقات CATV
شبكة WDM
اتصالات
تخصيص
| معامل | مواصفات | وحدة | تعليق | ||
| الحد الأدنى | ماكس | ||||
| قناة الإدخال | 1 | ||||
| قناة الإخراج | 96 | 80 ، 96 القنوات المتاحة | |||
| قناة التباعد | 50 | غيغاهرتز | |||
| 1dB النطاق الترددي |
0.18 | نانومتر | نوع Gaussion | ||
| عرض النطاق الترددي 3dB |
0.28 | نانومتر | |||
| انا | 7 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| IL UNI. | 1 | ديسيبل | |||
| تموج | 0.7 | ديسيبل | اختلاف الخسارة في نطاق تمرير الاتحاد | ||
| PDL | 0.5 | ديسيبل | ماكس.القيمة في نطاق تمرير الاتحاد | ||
| التقاطع المجاور | 22 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| التداخل غير المتجاور | 27 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| مجموع التداخل | 20 | ديسيبل | الحديث المتبادل التراكمي لجميع القنوات الأخرى | ||
| تعويض الخساره | 40 | ديسيبل | |||
| أقصى قوة بصرية مستمرة | 250 | ميغاواط | أقصى طاقة إدخال بصرية | ||
| التشتت اللوني (CD) | -20 | +20 | ps / نانومتر | ||
| PMD | 0.5 | ملاحظة | |||
مخطط نقل الإشارات الضوئية

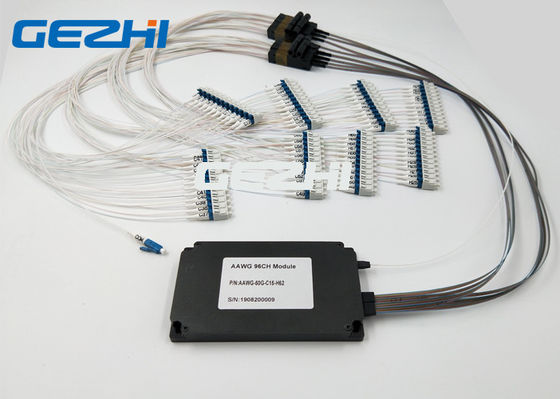

صورة الحزمة
|
|
