| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 40CH AAWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

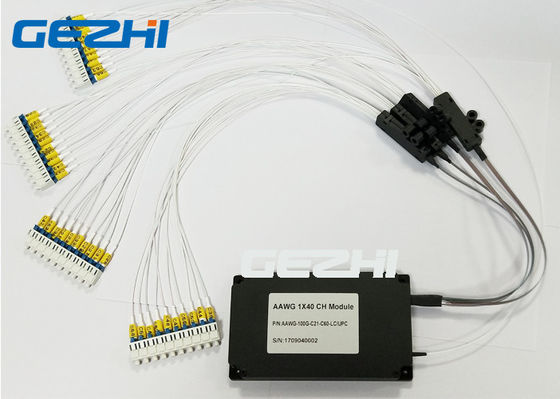

1x40 CH AAWG Module DWDM Mux و Demux C21 ~ C60 الطول الموجي
توفر وحدة AAWG من Gezhi المكونة من 40 قناة حلًا منخفضًا للغاية (3.5dB) وعزل عالي للقنوات WDM لمراكز البيانات وتطبيقات الوصول إلى المترو.يدمج نظام التوصيل والتشغيل البسيط هذا معدد إرسال مبسط قائم على 100GHZ Athermal Arrayed Waveguide Grating (AWG) ومزيل تعدد إرسال تم تكوينه لقنوات شبكة الاتحاد من 21 إلى 60.
المميزات
خسارة إدخال منخفضة للغاية لتحسين المسافة والأداء
عزل عالي للقناة لزيادة الموثوقية
جميع معدلات البيانات والبروتوكولات من T1 إلى 100Gbps
لا توجد متطلبات الطاقة الكهربائية
موثوقية GR-1221-COREUNC & Telecordia TR-NWT-000468
التطبيقات
معالجة الإشارات الضوئية
التوجيه الانتقائي لطول الموجة
انتقال WDM
ADM المستندة إلى WDM
أعمال المترو وشبكة النقل لمسافات طويلة
تخصيص
| معامل | مواصفات | وحدة | تعليق | ||
| الحد الأدنى | ماكس | ||||
| قناة الإدخال | 1 | ||||
| قناة الإخراج | 40 | 32 ، 48 قناة متاحة | |||
| قناة التباعد | 100 | غيغاهرتز | |||
| نطاق المرور المرجعي | -12.5 | 12.5 | غيغاهرتز | ||
| دقة الطول الموجي | -50 | 50 | مساء | بالنسبة لشبكة الاتحاد | |
| 1dB النطاق الترددي |
0.2 (ز) 0.4 (واو) | نانومتر | G-Gaussion نوع F-Flat top Type
| ||
| عرض النطاق الترددي 3dB |
0.4 (ز) 0.6 (و) | نانومتر | |||
| انا | 6 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| IL UNI. | 1 | ديسيبل | |||
| تموج | 0.7 | ديسيبل | اختلاف الخسارة في نطاق تمرير الاتحاد | ||
| PDL | 0.5 | ديسيبل | ماكس.القيمة في نطاق تمرير الاتحاد | ||
| التقاطع المجاور | 25 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| التداخل غير المتجاور | 30 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| مجموع التداخل | 22 | ديسيبل | الحديث المتبادل التراكمي لجميع القنوات الأخرى | ||
| تعويض الخساره | 40 | ديسيبل | |||
| أقصى قوة بصرية مستمرة | 250 | ميغاواط | أقصى طاقة إدخال بصرية | ||
| التشتت اللوني (CD) | -20 | +20 | ps / نانومتر | ||
| PMD | 0.5 | ملاحظة | |||
صورة الحزمة
|
|
