| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 96 قناة AWG DWDM mux Demux Module |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Payment Terms: | تي / تي ، ويسترن يونيون |

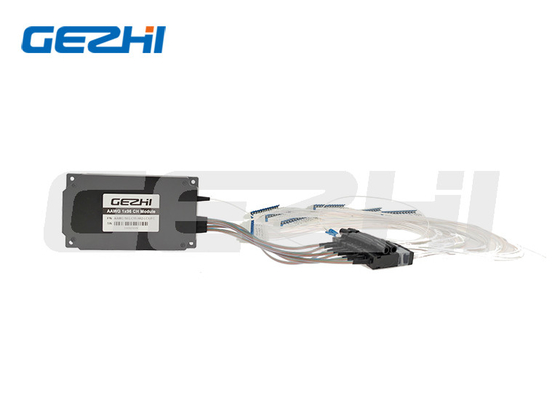

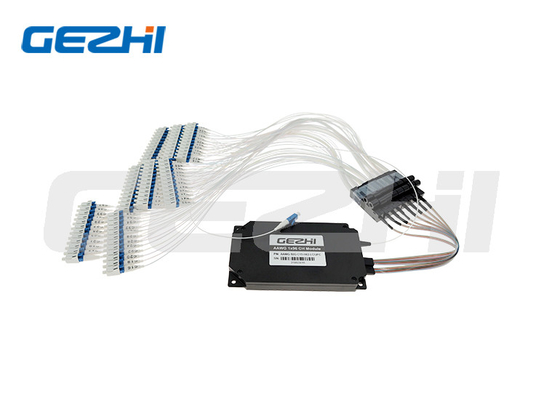

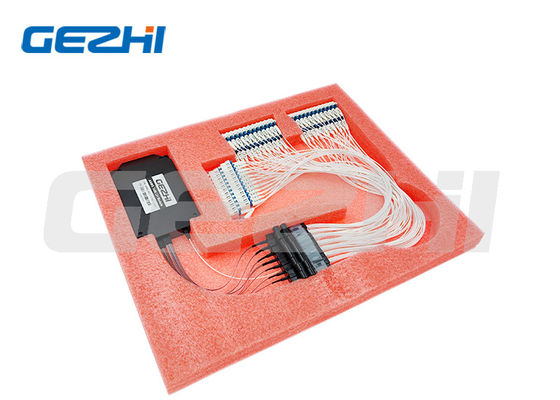

وحدة AAWG ذات 96 قناة ، مقضب الدليل الموجي المصفوف Athermal لشبكة DWDM
نظرة عامة على المنتج
تمتلك شركة Athermal AWG (AAWG) أداءً مكافئًا للأداء الحراري القياسي AWG (TAWG) ولكنها لا تتطلب طاقة كهربائية لتحقيق الاستقرار.يمكن استخدامها كبدائل مباشرة لمرشحات الأغشية الرقيقة (وحدة DWDM من نوع الفلتر) للحالات التي لا تتوفر فيها الطاقة ، وهي مناسبة أيضًا للتطبيقات الخارجية التي تزيد عن -30 إلى +70 درجة في شبكات الوصول. الأداء البصري والموثوقية العالية وسهولة التعامل مع الألياف وحل توفير الطاقة في حزمة مدمجة.
سمات
انخفاض PDL
تشتت لوني منخفض
انخفاض فقدان الإدراج
تم تأهيل Telcordia GR-1221-Core
وظائف MUX / DEMUX
تصميم أثيرمال ، الطاقة الكهربائية غير مطلوبة
حزمة مدمجة
رقم متعدد القنوات
التطبيقات
إضافة / إسقاط بصري مضاعف
توجيه الطول الموجي
انتقال DWDM
المعايير الفنية
| معامل | وحدة | اعلى مستوى | غاوسي | اعلى مستوى | غاوسي |
| عدد القنوات | 16/32/40/48 | 80/88/96 | |||
| قناة التباعد | غيغاهرتز | 50 | 50 | ||
| تردد القناة | Thz | الشريط الأزرق = 1528.773 ~ 1547.316 | النطاق C = 1526.827 ~ 1564.679 | ||
| الشريط الأحمر = 1545.720 ~ 1564.679 | |||||
| دقة الطول الموجي | نانومتر | ± 0.05 | ± 0.05 | ± 0.05 | ± 0.05 |
| عرض النطاق الترددي 1 ديسيبل | نانومتر | > 0.18 | > 0.12 | > 0.18 | > 0.12 |
| عرض النطاق الترددي ثلاثي الأبعاد | نانومتر | > 0.28 | > 0.20 | > 0.28 | > 0.20 |
| فقدان الإدراج (نطاق المرور) | ديسيبل | <4.5 | <3.7 | <5.5 | <4.5 |
| الحديث المتبادل للقناة المجاورة | ديسيبل | > 27 | > 27 | ||
| الحديث المتبادل للقنوات غير المجاورة | ديسيبل | > 30 | > 30 | ||
| إجمالي الحديث المتبادل | ديسيبل | > 24 | > 24 | ||
| التوحيد فقدان الإدراج | ديسيبل | <1.2 | <1.5 | ||
| خسارة الاستقطاب | ديسيبل | <0.5 | <0.5 | <0.5 | <0.5 |
| تعويض الخساره | ديسيبل | > 40 | |||
| تشتت | ملاحظة / نانومتر | ± 10 | |||
| درجة حرارة التشغيل | º ج | -20 ~ 70 | |||
| الحجم (الطول * العرض * الارتفاع) | مم | 120 * 70 * 12.3 | 130 * 90 * 11.3 | ||
|
|
