| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 48CH AAWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

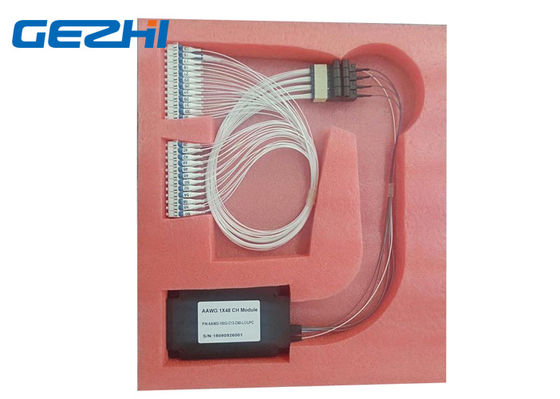

100 غيغاهرتز 1x48 أثيرال مصفوفة الدليل الموجي صريف وحدة DWDM C13 إلى C60 الطول الموجي
GEZHI 1x48 أثيرمال Arrayed-arrayed-wave grating DWDM هو من خلال تكنولوجيا السليكا على السيليكون.رقائق AWG التي استخدمتها GEZHI لـ DWDM Mux / Demux تستهدف تطبيقات المسافات الطويلة / المترو والوصول ، حيث الأداء البصري المتميز والتكلفة المنخفضة لها أهمية قصوى.
شبكة توزيع الموجات الصفيحية (AWG) بتقسيم طول الموجة ومضاعفات تعدد الإرسال مع تباعد قناة 100 جيجاهرتز.الطول الموجي من C13 إلى C60 الطول الموجي مع موصل LC / UPC.
يتم تصنيع رقائق دارة AAWG ، وهي دوائر موجات ضوئية مستوية (PLC).تُظهر أدلة الموجات السليكونية على السليكون اتساقًا استثنائيًا للمواد ، واعتمادًا منخفضًا على الاستقطاب وخسارة انتشار منخفضة.
المميزات
تباعد قناة 100 جيجا هرتز
يمكن استخدامه ك Mux أو Demux
تصميم أثيرمال لعقد التوزيع التي لا تعمل بالطاقة.
تصميم واسع النطاق - يزيد من التوحيد في نطاق التمرير
موصلات الألياف القياسية: SC أو ST أو FC أو LC أو مخصصة
موصل البولندية: UPC أو APC (حسب الاقتضاء)
التطبيقات
انتقال WDM
ADM المستندة إلى WDM
معالجة الإشارات الضوئية
أعمال المترو وشبكة النقل لمسافات طويلة
التوجيه الانتقائي لطول الموجة
تخصيص
| معامل | مواصفات | وحدة | تعليق | ||
| الحد الأدنى | ماكس | ||||
| قناة الإدخال | 1 | ||||
| قناة الإخراج | 48 | 32 ، 40 قناة متاحة | |||
| قناة التباعد | 100 | غيغاهرتز | |||
| نطاق المرور المرجعي | -12.5 | 12.5 | غيغاهرتز | ||
| دقة الطول الموجي | -50 | 50 | مساء | بالنسبة لشبكة الاتحاد | |
| 1dB النطاق الترددي |
0.4 |
نانومتر |
F-Flat top النوع |
||
| عرض النطاق الترددي 3dB |
0.6 |
نانومتر | |||
| انا | 6 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| IL UNI. | 1 | ديسيبل | |||
| تموج | 0.7 | ديسيبل | اختلاف الخسارة في نطاق تمرير الاتحاد | ||
| PDL | 0.5 | ديسيبل | ماكس.القيمة في نطاق تمرير الاتحاد | ||
| التقاطع المجاور | 25 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| التداخل غير المتجاور | 30 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| مجموع التداخل | 22 | ديسيبل | الحديث المتبادل التراكمي لجميع القنوات الأخرى | ||
| تعويض الخساره | 40 | ديسيبل | |||
| أقصى قوة بصرية مستمرة | 250 | ميغاواط | أقصى طاقة إدخال بصرية | ||
| التشتت اللوني (CD) | -20 | +20 | ps / نانومتر | ||
| PMD | 0.5 | ملاحظة | |||
|
|
