| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | 96CH AWG |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |

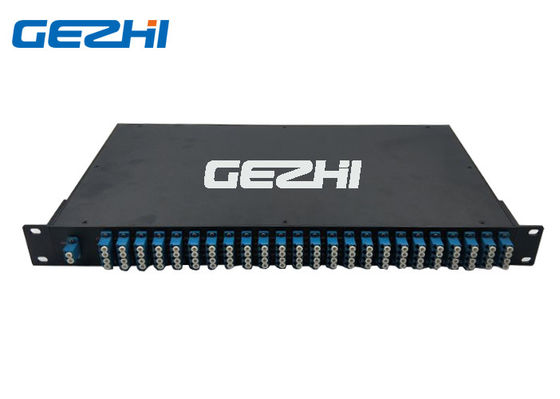

وحدة C-band 96-ch 50GHz Athermal AWG Mux / Demux مع نوع Gaussion
تم تصميم جهاز GEZHI 50Ghz DWDM AAWG (صفيف الدليل الموجي المصحوب) ، القائم على السيليكا على تقنية السليكون ، لتطبيقات تباعد قنوات الاتحاد التي لا تتطلب طاقة كهربائية.وهي تعمل عند أطوال موجات تباعد القنوات 50GHz أو 100GHz لشبكة DWDM من 1526 نانومتر إلى 1565 نانومتر.يمكن استخدام AAWG DWDM لاستبدال منتجات DWDM التقليدية TFF (مرشح الأغشية الرقيقة) للحالات التي لا تتوفر فيها طاقة.التكلفة المنخفضة والأداء العالي يجعلها الحل المثالي لتطبيقات DWDM للمترو والرحلات الطويلة.توفر GEZHI سلسلة من أجهزة AAWG DWDM MUX / DEMUX المخصصة التي يتم تجميعها في حامل رف 19 بوصة 1U لتلبية المتطلبات المختلفة على شكل الطيف ، وتكوين المنفذ (1310nm ومنافذ المراقبة المتاحة) ، وطول الموجة العاملة ، ونوع الألياف ، وطول الألياف ، وموصل الإدخال ، و موصل الإخراج.
المميزات
نطاق تمرير واسع
خسارة الإدراج منخفضة
عزل القناة العالية
استقرار وموثوقية عالية
التطبيقات
شبكة الوصول
شبكة WDM
اتصالات
تخصيص
| معامل | مواصفات | وحدة | تعليق | ||
| الحد الأدنى | ماكس | ||||
| قناة الإدخال | 1 | ||||
| قناة الإخراج | 96 | 80 ، 96 القنوات المتاحة | |||
| قناة التباعد | 50 | غيغاهرتز | |||
| 1dB النطاق الترددي |
0.18 |
نانومتر | نوع Gaussion | ||
| عرض النطاق الترددي 3dB |
0.28 |
نانومتر | |||
| انا | 7 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| IL UNI. | 1 | ديسيبل | |||
| تموج | 0.7 | ديسيبل | اختلاف الخسارة في نطاق تمرير الاتحاد | ||
| PDL | 0.5 | ديسيبل | ماكس.القيمة في نطاق تمرير الاتحاد | ||
| التقاطع المجاور | 22 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| التداخل غير المتجاور | 27 | ديسيبل | أسوأ حالة في نطاق تمرير الاتحاد | ||
| مجموع التداخل | 20 | ديسيبل | الحديث المتبادل التراكمي لجميع القنوات الأخرى | ||
| تعويض الخساره | 40 | ديسيبل | |||
| أقصى قوة بصرية مستمرة | 250 | ميغاواط | أقصى طاقة إدخال بصرية | ||
| التشتت اللوني (CD) | -20 | +20 | ps / نانومتر | ||
| PMD | 0.5 | ملاحظة | |||
رسم

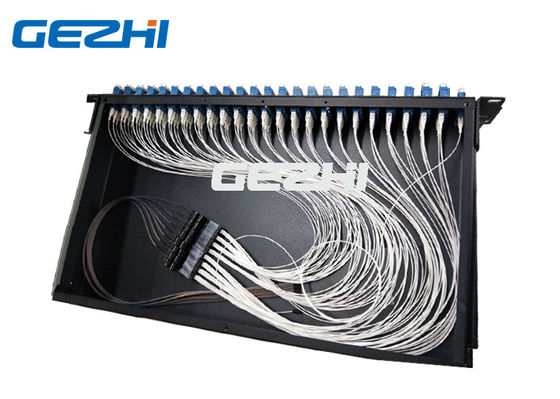

صورة الحزمة
|
|
