| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-D2x2B |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| شروط الدفع: | T / T ، ويسترن يونيون |
مفاتيح التحويل البصري غير المحجوبة 4x4 التبديل البصري الميكانيكي المزدوج 2x2
تم تصميم المفتاح البصري 4x4 لشركة GEZHI Photonics Co.، Ltd لتوفير وظيفة التوصيل المتقاطع والتجاوز بين قنوات الإدخال والإخراج.إنه يوفر خسارة إدخال ممتازة ، وإمكانية التكرار ونطاق درجة حرارة تشغيل واسع.
ميزات
انخفاض فقدان الإدراج
تكرار ممتاز
تداخل منخفض
خسارة تعتمد على الاستقطاب المنخفض
نطاق تمرير واسع
التطبيقات
تبديل التكرار
أنظمة المراقبة البصرية
معدد الإرسال البصري الإضافي
إعادة تشكيل وترميم شبكات الألياف
تخصيص
| نموذج | وحدة | GZ-FSW-D2x2B | |
| الطول الموجي التشغيلي | نانومتر | 850 ± 40/1300 ± 40 | 1260 1620 |
| الطول الموجي | نانومتر | 850 و 1300 | 1310 و 1550 |
| فقدان الإدراج | ديسيبل | النوع: 1.0 كحد أقصى: 1.5 | |
| تعويض الخساره | ديسيبل | مم≥30 SM≥50 | |
| عبر الحديث | ديسيبل | مم≥35 SM≥55 | |
| PDL | ديسيبل | ≤0.05 | |
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |
| TDL | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| الجهد االكهربى | الخامس | 3.0 أو 5.0 ± 0.5 | |
| الحياة العملية | زمن | ≥107 | |
| وقت التبديل | السيدة | ≤8 | |
| التعامل مع الطاقة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 (النوع الصناعي متاح) | |
| درجة حرارة التخزين | ℃ | -40 + 85 | |
| لون الألياف |
P1، P1 ': أسود P2، P2': أحمر P3، P3 ': Blue P4، P4': أبيض |
||
| بحجم | مم | 27.0 × 12 × 8.2 | |
| ملاحظة: 1 ضمن درجة حرارة التشغيل و SOP.2 باستثناء الموصلات. | |||
الطريق البصري
دبابيس
| اكتب | حالة | تعريف الدبوس | قوة | رصد حالة | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| عدم الإغلاق | أ | P1- P3 ' | - | - | - | - | أغلق | افتح | افتح | أغلق |
| P2-P4 ' | ||||||||||
| ب | P1-P1 '، P2-P2' | V + | - | - | GND | افتح | أغلق | أغلق | افتح | |
| P3-P3 '، P4-P4' | ||||||||||
| الإغلاق | أ | P1- P3 ' | - | - | GND | V + | أغلق | افتح | افتح | أغلق |
| P2-P4 ' | ||||||||||
| ب | P1-P1 '، P2-P2' | V + | GND | - | - | افتح | أغلق | أغلق | افتح | |
معلومات الطلب
GZ-D2x2B-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء X = آخرون |

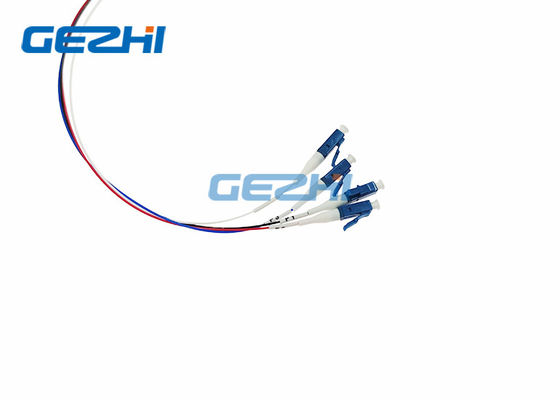

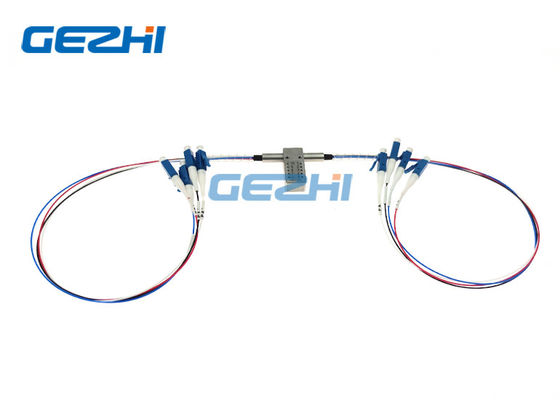

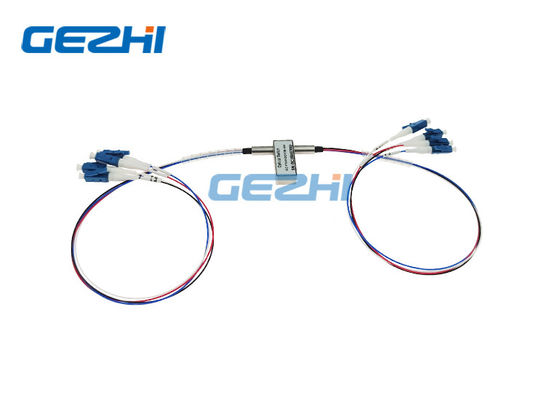

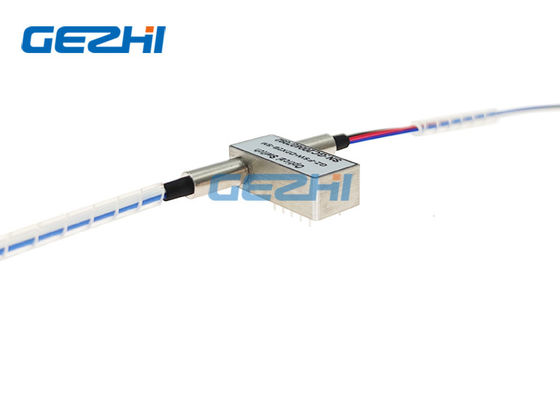

المزيد من الصور
