| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 1x2 مفاتيح بصرية |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

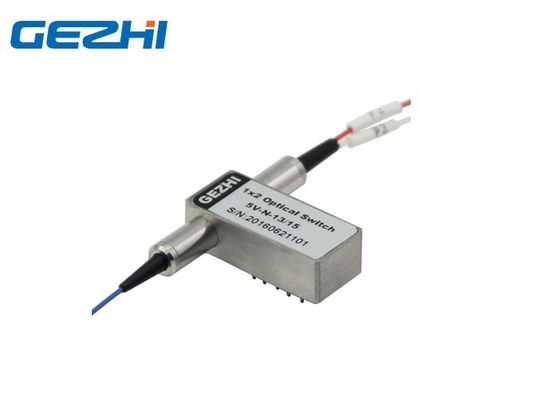

واحد 1x2 مفاتيح الألياف الضوئية غير الإغلاق 1310 / 1550nm التبديل الألياف الضوئية
المفتاح البصري المفرد 1x2 هو تكوين قياسي 1x2 مع 3 ألياف وحالتين.يربط مفتاح الألياف الضوئية GEZHI القنوات الضوئية عن طريق إعادة توجيه إشارة بصرية واردة إلى ألياف الإخراج المحددة.يتم تحقيق ذلك باستخدام التكوينات الميكانيكية وتنشيطها عبر إشارة تحكم كهربائية.
المميزات
ركوب ثنائي الفينيل متعدد الكلور
خسارة الإدراج منخفضة
أصغر حجم
سرعة التحويل السريع
متوفر في وضع واحد / وضع متعدد
النوع الصناعي المتاح
التطبيقات
مراقبة الشبكة الضوئية
حماية الشبكة الضوئية واستعادتها
موجه الطول الموجي
البحث والتطوير
إعادة تكوين / إضافة معددات إرسال متعددة
حماية معدات الإرسال
تخصيص
|
المعلمات |
GZ-FSW-1 × 2 | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| طول موجة التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 الحد الأقصى: 1.2 | النوع: 0.5 الحد الأقصى: 1.0 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
|
مزود الطاقة |
الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | زمن | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ~ + 80 | |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (الطول) 27 × (العرض) 12.0 × (الارتفاع) 8.2 | |
ملاحظة: 1. التخصيص متاح.
2. محدد بدون موصل ، وأضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
المسار البصري
| الحالة الأولى | الحالة الثانية |
|
|
|

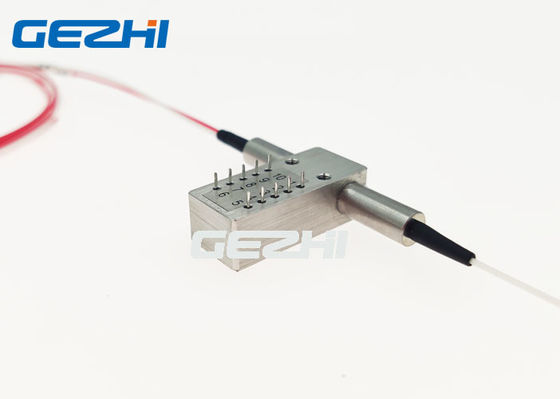

دبابيس
| نوع | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 1 × 2 | قناة | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| الإغلاق | P1-P2 | - | - | GND | V + | قريب | افتح | افتح | قريب |
| P1-P3 | V + | GND | - | - | افتح | قريب | قريب | افتح | |
| عدم الإغلاق | P1-P2 | - | - | - | - | قريب | افتح | افتح | قريب |
| P1-P3 | V + | - | - | GND | افتح | قريب | قريب | افتح | |
معلومات أمر التبديل البصري 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
|
ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |
00 = لا شيء FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC س = أخرى |
