| Brand Name: | GEZHI or OEM |
| رقم الطراز: | D1x2 مفتاح بصري |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

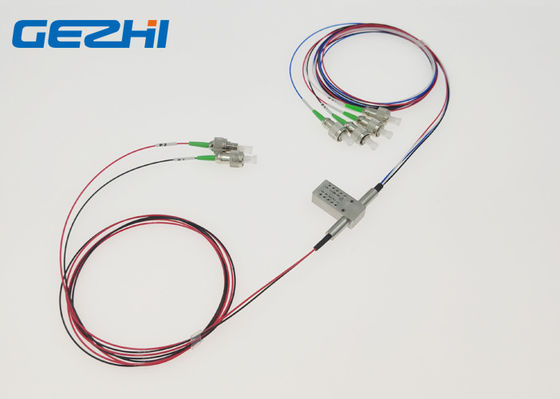

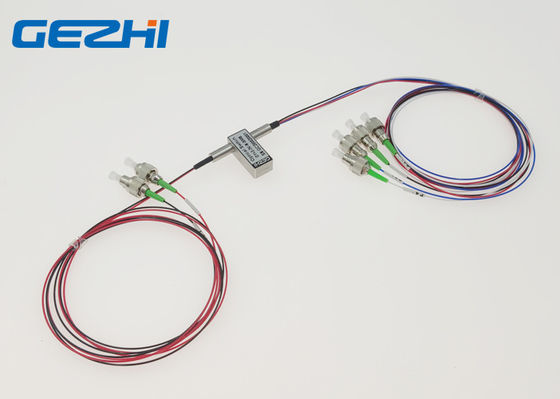

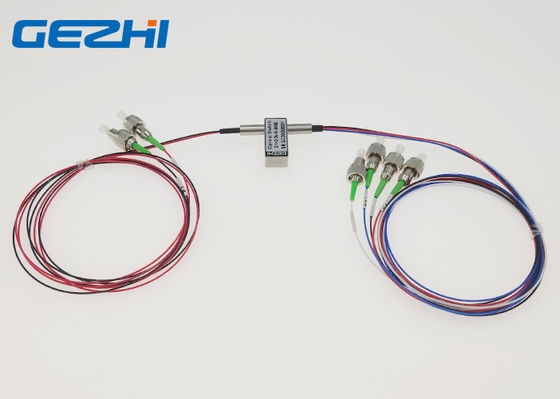

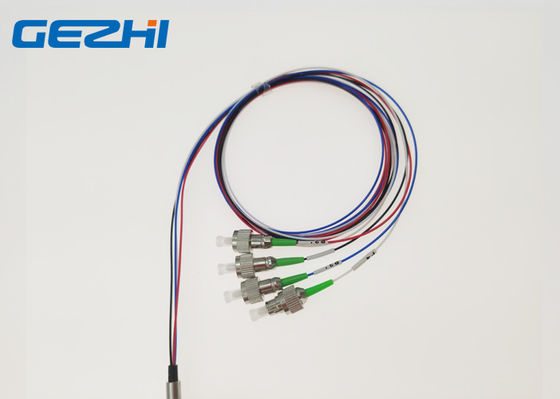

مفتاح بصري مزدوج 1x2 2x4 مفاتيح الألياف البصرية 1310 و 1550 نانومتر 1 متر FC / APC
GEZHI Dual 1x2 / 2x4 Fiber Optic Switches مكونة من ستة ألياف وحالتين.إنه متصل بموصل FC / APC وبجهد 3V غير مغلق ، PCB moutable.تربط مفاتيح الألياف البصرية GEZHI Dual 1x2 / 2x4 القنوات البصرية عن طريق إعادة توجيه إشارة بصرية واردة إلى ألياف إخراج محددة.يعتبر المفتاح البصري 2x2 تطبيقًا في البحث والتطوير في المختبر وشبكة منطقة العاصمة وضبط OADM القابل للتكوين.
المميزات
استقرار عالي وموثوقية عالية
خسارة الإدراج منخفضة
نطاق الطول الموجي الواسع
خالٍ من الإيبوكسي على المسار البصري
التطبيقات
البحث والتطوير في المختبر
MAN (شبكة منطقة العاصمة)
مراقبة النظام
OADM شكلي
تخصيص
| نموذج | وحدة | GZ-FSW-D1x2 | |
| طول موجة التشغيل | نانومتر | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| الطول الموجي | نانومتر | 850 و 1300 | 1310 و 1550 |
| فقدان الإدراج | ديسيبل | النوع: 0.7 الحد الأقصى: 1.0 | |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| عبر الحديث | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| الجهد االكهربى | الخامس | 3.0 أو 5.0 ± 0.5 | |
| عمر التشغيل | زمن | ≥107 | |
| تبديل الوقت | تصلب متعدد | ≤8 | |
| معالجة الطاقة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ～ + 85 | |
| بحجم | مم | 27.0 × 12 × 8.2 | |
| ملاحظة: 1 ضمن درجة حرارة التشغيل و SOP.2 باستثناء الموصلات. | |||
التخصيص متاح.
المسار البصري
دبابيس
| نوع | حالة | تعريف الدبوس | قوة | رصد حالة | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| عدم الإغلاق | أ | P1- P3 "و P2-P4" | - | - | - | - | قريب | افتح | افتح | قريب |
| ب | P1-P1 "و P2-P2" | V + | - | - | GND | افتح | قريب | قريب | افتح | |
| الإغلاق | أ | P1- P3 "و P2-P4" | - | - | GND | V + | قريب | افتح | افتح | قريب |
| ب | P1-P1 "و P2-P2" | V + | GND | - | - | افتح | قريب | قريب | افتح | |
معلومات أمر التبديل البصري المزدوج 1x2
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
|
ق = SM |
85 = 850 نانومتر |
3 = 3 فولت |
L = الإغلاق |
5 = 50/125 |
25 = 250um |
1 = 1 م |
00 = لا شيء |
فيديو
|
|
