| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-1x32 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |
1x32 السائر المحركات الضوئية التبديل ثنائي الاتجاه الميكانيكية البصرية التبديل
تستخدم المفاتيح البصرية الميكانيكية 1x32 من GEZHI محركًا متدرجًا عالي الدقة لتوصيل الألياف بشكل موثوق ومتكرر مع بعضها البعض.بالإضافة إلى ذلك ، تعد المفاتيح البصرية 1x32 Stepper Motor ثنائية الاتجاه ويمكن استخدامها إما في اتجاه 1xN أو Nx1.يمكن أن يحقق تبديل مسار الألياف الضوئية متعدد القنوات.1x32 محرك متدرج المفاتيح الضوئية ثنائي الاتجاه هو تصميم معياري مع وظيفة الفحص الذاتي لانهيار دائرة القيادة.يتم استخدامه لاختيار مصدر ضوء / كاشف متعدد ، ومراقبة الألياف متعددة القنوات ، وحماية مسار الألياف الضوئية وما إلى ذلك في نظام نقل الألياف الضوئية.
المميزات
خسارة منخفضة وموثوقية عالية
التصميم المعياري
الواجهة المتوازية (TTL)
وظيفة الفحص الذاتي لتقسيم دائرة القيادة
التطبيقات
شبكة رنين
مصدر ضوء متعدد
اختيار الكاشف
اختبار الألياف والمكونات البصرية
حماية مسار الألياف الضوئية
المراقبة عن بعد في الشبكة الضوئية
تخصيص
| معامل | قيمه المعامل |
| نموذج | GZ-FSW-1X32 |
| فقدان الإدراج | .80.8 ديسيبل |
| نطاق الطول الموجي | 1260 ~ 1650 نانومتر |
| اختبار الطول الموجي | 1310/1550 نانومتر |
| نوع الألياف | SM ، 9 / 125um (SMF-28) |
| تعويض الخساره | ≥50 ديسيبل |
| الحديث المتبادل | d 70 ديسيبل |
| PDL | ≤0.05 ديسيبل |
| المكتبة الرقمية العالمية | .250.25 ديسيبل |
| TDL | ≤0.25 ديسيبل |
| التكرار | .020.02 ديسيبل |
| أوقات الحياة | > 107 |
| تبديل الوقت | ≤8 مللي ثانية (قناة مجاورة) |
| القوة البصرية | ≤ 500 ميغاواط |
| موصل | FC / PC |
| وضع التحكم | TTL |
| امدادات الطاقة العاملة | 5 فولت / 500 مللي أمبير |
| المنتج سزي | 135 × 64 × 46 |
| درجة حرارة التشغيل | -20 درجة إلى +70 درجة |
| درجة حرارة التشغيل | -40 ℃ إلى +85 ℃ |
ملاحظة: 1. التخصيص متاح.
تعد المفاتيح الضوئية ذات المحرك المتدرج 1x32 من GEZHI بمثابة ألياف مباشرة لتكنولوجيا تبديل الألياف ، والتي تعمل عن طريق توجيه أحد الألياف فعليًا إلى الآخر.يتم تحقيق ذلك من خلال استخدام محرك متدرج عالي الدقة لتدوير وتوجيه الألياف (الألياف) الشائعة بدقة إلى الألياف (الألياف) الناتجة المحددة.
مواصفات الدبوس
| موصل ذكر DB-15 | |||
| رقم الدبوس | I / O | الإشارة | وصف |
| 2 | إدخال | د 0 |
D0 ~ D5 هو اختيار القناة Bit0 ~ Bit5 ، D0 منخفض ، D5 مرتفع |
| 3 | إدخال | د 1 | |
| 4 | إدخال | د 2 | |
| 5 | إدخال | د 3 | |
| 6 | إدخال | د 4 | |
|
11 |
إدخال |
إعادة تعيين |
TTL ، إعادة تعيين المستوى المنخفض إلى القناة 0. المستوى العالي يعني أن بتات اختيار القناة فعالة. |
| 7 | خارج | جاهز | TTL ، جاهز (مرتفع = غير جاهز ، منخفض = جاهز) |
| 8 | خارج | خطأ | TTL ، خطأ أو فشل ، (مرتفع = خطأ ، منخفض = لا يوجد خطأ) |
| 1،9 | قوة | GND | أرض |
| 12 | قوة | VCC1 | 5.0 ± 5٪ VDC Motor Supply Power Supply (500mA بحد أقصى) |
| 15 | قوة | VCC2 | 5.0 ± 5٪ VDC مصدر طاقة الدائرة (بحد أقصى 50 مللي أمبير) |
| 4،6،7،8،10،13،14 | نورث كارولاينا | نورث كارولاينا | شاغر |

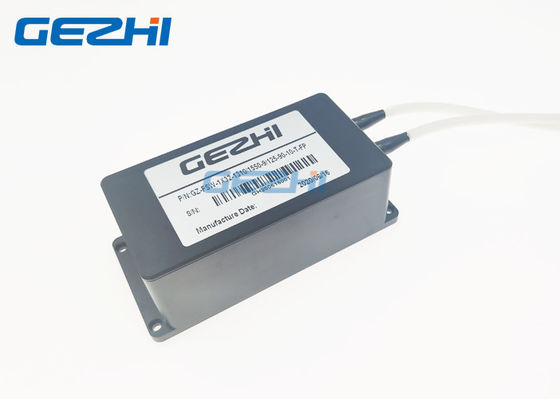

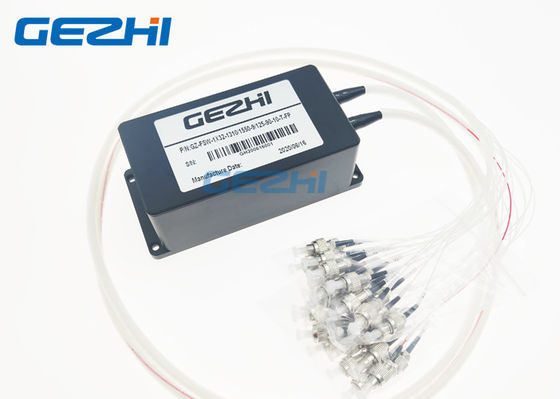

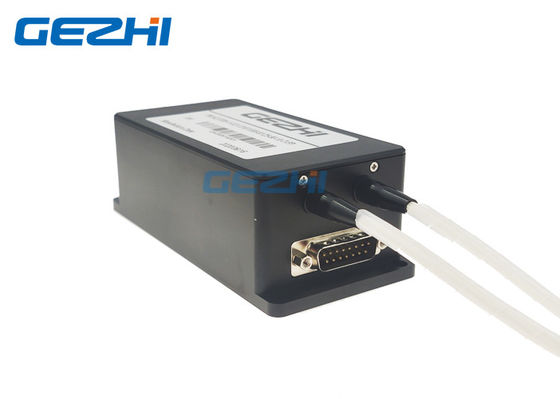

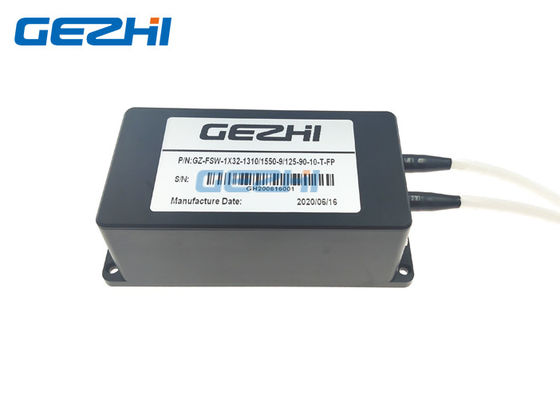

1x32 صورة التبديل البصري
|
