| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-FSW-1x1 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون |

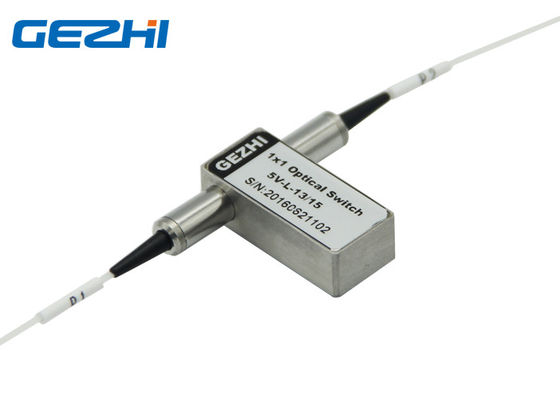

1x1 مفاتيح الألياف البصرية تشغيل / إيقاف مصراع الألياف الضوئية مغلق
تم تصميم مفاتيح الألياف الضوئية 1x1 من GEZHI للاستخدام في شبكات الاتصالات بالألياف البصرية وأدوات القياس.يتكون مفتاح الإغلاق المغلق للتشغيل / الإيقاف 1 × 1 من منفذين يقومان بشكل انتقائي بنقل الطاقة الضوئية في خط نقل الألياف البصرية أو إعادة توجيهها أو حظرها.
يجب تشغيل المفتاح الليفي البصري المغلق بمفتاح الغلق 1/1 للتشغيل أو التبديل بين حالتين.ونتيجة لذلك ، تستهلك طاقة كهربائية منخفضة لتشغيل المفتاح البصري.
المميزات
وقت تبديل قصير
تصميم مدمج ، حجم مصغر
تشوهات بصرية منخفضة
خسارة الإدراج منخفضة
مستقر للغاية وموثوق بها
خالٍ من الإيبوكسي على المسار البصري
وضع واحد أو وضع متعدد اختياري
نطاق طول موجي يعمل على نطاق واسع
حزمة ختم التماس
الإغلاق الآمن وعدم الإغلاق
التطبيقات
تكامل الوحدة والنظام
الأجهزة والاختبار والقياس
مستشعر الألياف
تبديل الشبكة
البحث والتطوير في المختبر
حجب القناة
شبكة منطقة العاصمة
مراقبة النظام
حماية الشبكة واستعادتها
تخصيص
| المعلمات | GZ-FSW-1 × 1 | ||
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| طول التشغيل | نانومتر | 850/1300 | 1310/1490/1550/1625/1650 |
| فقدان الإدراج | ديسيبل | النوع: 0.5 الحد الأقصى: 0.8 | النوع: 0.5 الحد الأقصى: 0.8 |
| تعويض الخساره | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥65 SM≥75 | |
| PDL | ديسيبل | .050.05 | |
| المكتبة الرقمية العالمية | ديسيبل | .250.25 | |
| TDL | ديسيبل | .250.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| أوقات الحياة | مرات | ≥107 | |
| وقت التبديل | تصلب متعدد | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 ～ + 70 | |
| درجة حرارة التخزين | ℃ | -40 ～ + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (الطول) 27.0 × (عرض) 12.0 × (ارتفاع) 8.2 | |
معلومات الطلب
GZ-FSW-1x2-x-xx-xxx-xx-xx
| الوضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| ق = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر س = أخرى |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق ن = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 س = أخرى |
25 = 250um 90 = 900um 20 = 2.0 مم 30 = 3.0 مم س = أخرى |
1 = 1 م 2 = 1.5 م س = أخرى |
0 = بلا 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
دبابيس
| نوع | دبوس | محرك كهربائي | مستشعر الحالة | ||||||
| 1 × 1 | دبوس 1 | دبوس 5 | دبوس 6 | دبوس 10 | دبوس 2-3 | دبوس 3-4 | دبوس 7-8 | دبوس 8-9 | |
| الإغلاق | P1-P2 | - | - | GND | V + | قريب | افتح | افتح | قريب |
| إغلاق خفيف | V + | GND | - | - | افتح | قريب | قريب | افتح | |
| عدم الإغلاق | P1-P2 | - | - | - | - | قريب | افتح | افتح | قريب |
| إغلاق خفيف | V + | - | - | GND | افتح | قريب | قريب | افتح | |
المسار البصري
| الحالة الأولى | الحالة الثانية |
|
|
البعد
فيديو
|
|
