Created with Pixso. خسارة إدخال منخفضة 1x4 نوع T الميكانيكي المفتاح الضوئي مفتاح الألياف الضوئية 1550nm وضع واحد غير مقفل LC / UPC

خسارة إدخال منخفضة 1x4 نوع T الميكانيكي المفتاح الضوئي مفتاح الألياف الضوئية 1550nm وضع واحد غير مقفل LC / UPC

Brand Name: Gezhi or OEM
رقم الطراز: 1x4T-SM-13/15-5AA
الـ MOQ: قطعة واحدة
السعر: USD >= 1 pieces $89
Delivery Time: 7 أيام
Payment Terms: L/C، D/A، D/P، T/T، Western Union، MoneyGram
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE RoHS,ISO9001
التطبيق:
شكلي OADM
موصل الألياف:
LC / UPC ، LC / APC ، SC / UPC إلخ.
نوع التحكم:
الإغلاق أو عدم الإغلاق
الجهد:
3 فولت أو 5 فولت
الميناء:
1x4T
الطول الموجي:
1260-1650 نانومتر
تفاصيل التغليف:
الصندوق الداخلي، الكرتون
القدرة على العرض:
1000 قطعة / قطعة يوميا
إبراز:

1550nm مفاتيح ميكانيكية بصرية,محول ميكانيكي بصري ذو خسارة إدخال منخفضة,مفتاح الألياف الضوئية LC/UPC

,

Low Insertion Loss Mechanical Optical Switch

,

LC/UPC Fiber Optic Switch

Product Description

وصف المنتج

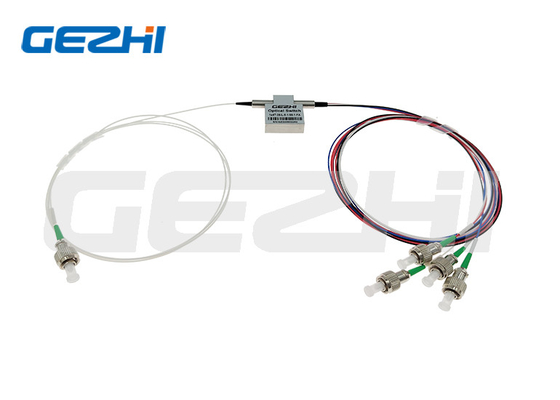

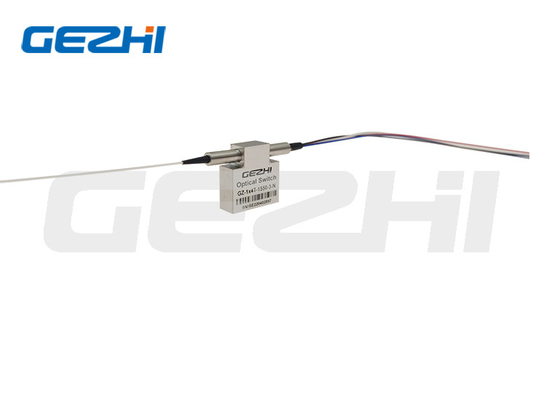

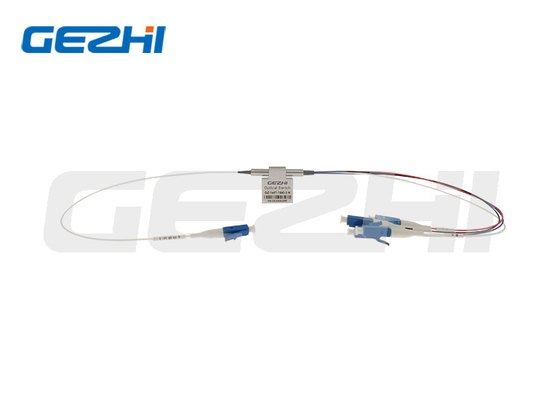

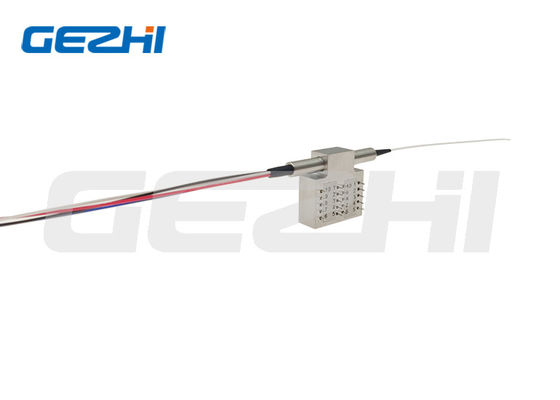

خسارة إدراج منخفضة 1x4 نوع T الميكانيكي المفتاح البصري المفتاح الألياف البصرية

هذا 1x4 الميكانيكي المفتاحات البصرية المتكاملة جهاز استشعار الموقع الكهربائي.موثوقية وانخفاض خسارة الإدراج.

خسارة إدخال منخفضة 1x4 نوع T الميكانيكي المفتاح الضوئي مفتاح الألياف الضوئية 1550nm وضع واحد غير مقفل LC / UPC 0خسارة إدخال منخفضة 1x4 نوع T الميكانيكي المفتاح الضوئي مفتاح الألياف الضوئية 1550nm وضع واحد غير مقفل LC / UPC 1خسارة إدخال منخفضة 1x4 نوع T الميكانيكي المفتاح الضوئي مفتاح الألياف الضوئية 1550nm وضع واحد غير مقفل LC / UPC 2خسارة إدخال منخفضة 1x4 نوع T الميكانيكي المفتاح الضوئي مفتاح الألياف الضوئية 1550nm وضع واحد غير مقفل LC / UPC 3

الخصائص

  • انخفاض خسارة الإدراج

  • تشويهات بصرية منخفضة

  • موثوقية عالية

  • المسار البصري الخالي من الايبوكسي

  • التطبيق

  • حجب القناة

  • مراقبة النظام

  • إضافة / إسقاط قابلة للتكوين

  • أدوات

الأداء

القيادة الكهربائية

النوع الدولة الطريق البصري محرك كهربائي مستشعر الحالة
رله 1 (البين) رله 2 (البين) رله 1 (البين) رله 2 (البين)
1 5 6 10 1 5 6 10 2-3 3-4 7-8 8-9 2-3 3-4 7-8 8-9
1x4 أ COM-P1 الأسود - - الـ GND V+ V+ الـ GND - - اقترب مفتوحة مفتوحة اقترب مفتوحة اقترب كلوسيه مفتوحة
القفل ب COM-P2 الأحمر V+ الـ GND - - - - الـ GND V+ مفتوحة اقترب اقترب مفتوحة اقترب مفتوحة مفتوحة اقترب
ج COM-P3 الأزرق - - الـ GND V+ - - الـ GND V+ اقترب مفتوحة مفتوحة اقترب اقترب مفتوحة مفتوحة اقترب
د COM-P4 أبيض V+ الـ GND - - V+ الـ GND - - مفتوحة اقترب اقترب مفتوحة مفتوحة اقترب اقترب مفتوحة
غير مقفل أ COM-P1 الأسود - - - - V+ - - الـ GND اقترب مفتوحة مفتوحة اقترب مفتوحة اقترب اقترب مفتوحة
ب COM-P2 الأحمر V+ - - الـ GND - - - - مفتوحة اقترب اقترب مفتوحة اقترب مفتوحة مفتوحة اقترب
ج COM-P3 الأزرق - - - - - - - - اقترب مفتوحة مفتوحة اقترب اقترب مفتوحة مفتوحة اقترب
د COM-P4 أبيض V+ - - الـ GND V+ - - الـ GND مفتوحة اقترب اقترب مفتوحة مفتوحة اقترب اقترب مفتوحة

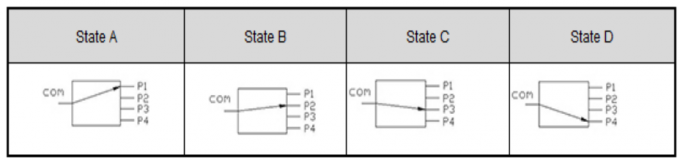

دولة الطريق

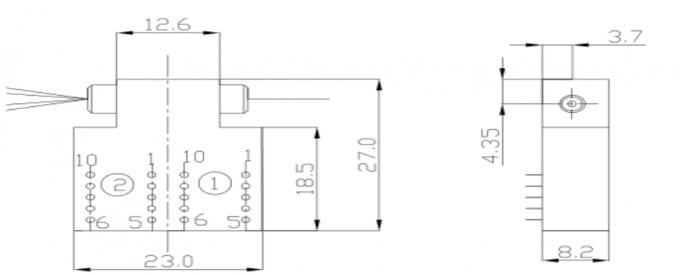

البعد


مفتاح 1x4 من نوع T الوحدة نموذجي
العملية طول الموجة nm 850nm أو 1310/1490/1550nm
خسارة الإدراج 1 ديسيبل <0.8
الخسارة المعتمدة على طول الموجة ديسيبل <0.2
الخسارة المعتمدة على الاستقطاب ديسيبل <0.2
خسارة العائد ديسيبل SM: > 55MM: > 40
الحديث المتقاطع ديسيبل SM: > 55MM: > 40
وقت التحول ms نموذجي: 4 ماكس:10
التكرار ديسيبل <±0.02
المدى الطويل الدورات > 10 مليون
نوع التبديل مقفل / غير مقفل
معالجة الطاقة البصرية mW < 500mW
الجهد التشغيلي VDC 3 فولت أو 5 فولت
درجة حرارة العمل °C -5~+70
درجة حرارة التخزين °C -40~+85
نوع الألياف / الألياف SM/MM
حجم الحزمة ملم 27L x 23W x 8.2H

معلومات الطلب

النوع طول الموجة نموذج التحكم التقلب القوة نوع الألياف قطر الألياف طول الألياف المرفق
14T=1x4

780=780nm

980=980nm

850=850nm

1310=1310nm

1550=1550nm

13/15=1310/1550nm

S = تحديد

L=إغلاق

N = غير مقفل

3=3 فولت

5=5 فولت

05=500 ميجاوات

01=1W

02=2W

05=5W

10=10 واط

S = تحديد

SM=SMF-28

M5= MM 50/125

M6=MM 62.5/125

S = تحديد

25=250um

09=900um

S = تحديد

05=0.5m

10 = 1m

15 = 1.5m

S = تحديد

00=لا يوجد

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

STP=ST/UPC

STA=ST/APC

LP=LC/UPC

LA=LC/APC

S = تحديد

س1:هل يمكنني الحصول على طلب عينة؟ ما هو مقدار الطلب الخاص بك؟

A1: نرحب بطلب العينة لاختبار وتحقق من الجودة. نحن لاMOQ، عينة 1pcs متوفرة.أيضاً عينات مختلطة مقبولة.
س2: ما هو الوقت المحدد؟
الجواب: الوقت المعتاد هو حوالي أسبوع.بالنسبة للكميات الكبيرة والمنتجات الخاصة، يرجى التحقق من وقت التسليم مع ممثل المبيعات لدينا.لكننا نحافظ على مخزون لبعض المنتجاتيمكن شحن 1-3 أيام بعد استلام الدفع.
السؤال 3:ما هي شروط الدفع؟
A3: مدة الدفع: T / T، Paypal،"ويسترن يونيون"الدفع النقدي، علي بابا الخ
س4: ما هو وقت الضمان الخاص بك
الجواب 4: ضمان 3 سنوات.
س5: هل يمكنني استخدام شعارنا وسمتنا وملفنا؟
A5: نعم، يمكننا توفير خدمة OEM التي وفقا لمتطلباتك، تصميم الملصق المنتجات، شعار، PN، SN، حزمة.
