| Brand Name: | Gezhi or OEM |
| رقم الطراز: | 2x4-TTL |
| الـ MOQ: | قطعة واحدة |
| السعر: | USD >= 1 pieces $400 |
| Delivery Time: | 7 أيام |
| Payment Terms: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
وصف المنتج

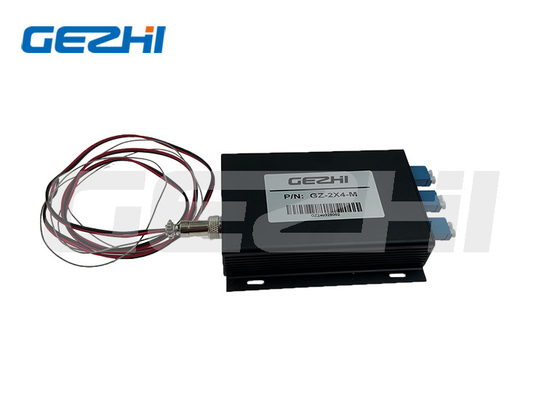

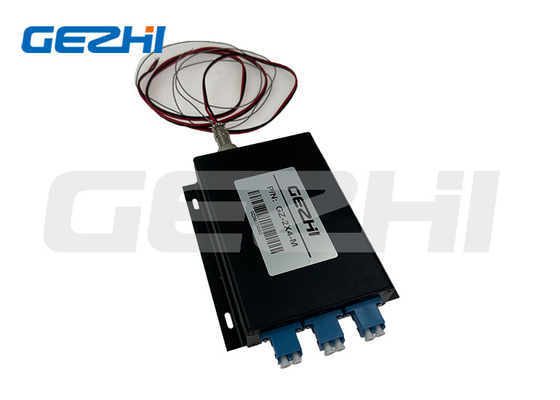

2x4 فائبر أوبتيكال سويتش 1260 ~ 1650nm TTL التحكم في سويتش البصري
2x4 المفتاح البصري هو نوع من جهاز التحكم في مسار الضوء، ومراقبة مسار الضوء وتحويل مسار الضوء. يلعب دورا هاما في تطبيقات الاتصالات البصرية.يتم استخدام المفتاح البصري بشكل رئيسي في مراقبة نظام النقل البصري متعدد، LAN كيفية تبادل الضوء / كاشف الضوء التلقائي ونظام المراقبة الديناميكية متعددة النقاط في أجهزة الاستشعار البصرياختبار الكابلات الهندسية للشبكة والحقلمع RS-232 وحدة التحكم واجهة مع أزرار، يمكن من خلال برنامج الكمبيوتر الشخصي لخيار الطريق الضوئية الوحدة.
الحديد
1.تكلفة منخفضة لا مثيل لها
2تشويهات بصرية منخفضة
3.عزل عال
4- موثوقية عالية
5مسار بصري خال من الايبوكسي
6.المسار الضوء تحكم زر التبديل
التطبيقات
1شبكة الحلقة
2مراقبة عن بعد في الشبكة البصرية
3اختبار مكونات الألياف الضوئية
المواصفات
| المعلم | قيم المعلمات |
|
النموذج
|
GZ-FSW-2X4 |
| خسارة الإدراج | نموذج:0.5 ديسيبل أقصى1.0 ديسيبل |
| نطاق طول الموجة | 1260 ~ 1650 nm |
| طول موجة الاختبار | 1310/1550 nm |
| نوع الألياف | SM، 9/125um ((SMF-28) |
| خسارة العائد | ≥50 ديسيبل |
| الصوت المتقاطع | ≥ 70 ديسيبل |
| PDL | ≤0.05 ديسيبل |
| الـ WDL | ≤0.25 ديسيبل |
| TDL | ≤0.25 ديسيبل |
| التكرار | ≤0.02 ديسيبل |
| طول الحياة | ≥10 |
| وقت التحول | 8 ms (القناة المجاورة) |
| الطاقة البصرية | ≤ 500 مواط |
| المرفق | LC/PC |
| وضع التحكم | TTL |
| إمدادات الطاقة | 5 فولت/100 مآ |
| درجة حرارة العمل | -40 °C إلى +85 °C |
| البعد | (L) 104.0 × ((W) 120 × ((H) 28 ± 0.2mm |
البعد
رابط P1: قناة التبديل البصري المشتركة
وصلة P2: قناة التبديل البصري 1
رابط P3: قناة التبديل البصري 2"
ضوء المؤشر 1: ضوء الطاقة
ضوء مؤشر 2: ضوء مؤشر القناة 1 ، الضوء مضاء للإشارة إلى أن P1 يمر P2
ضوء المؤشر 3: ضوء مؤشر القناة 2 ، الضوء مضاء للإشارة إلى أن P1 يمر P3
GX12-3: 1 هو + 5V ، 2 هو GND ، 3 هو دبوس التحكم (عالي: P1-P2 ، منخفض: P1-P3)
الطريق البصري
الرسم
س1:هل يمكنني الحصول على طلب عينة؟ ما هو مقدار الطلب الخاص بك؟
