| Brand Name: | Model Number |
| رقم الطراز: | FSW-1x48-1UU |
| الـ MOQ: | قطعة واحدة |
| السعر: | USD >= 1 pieces $500 |
| Delivery Time: | 7 أيام |
| Payment Terms: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
وصف المنتج

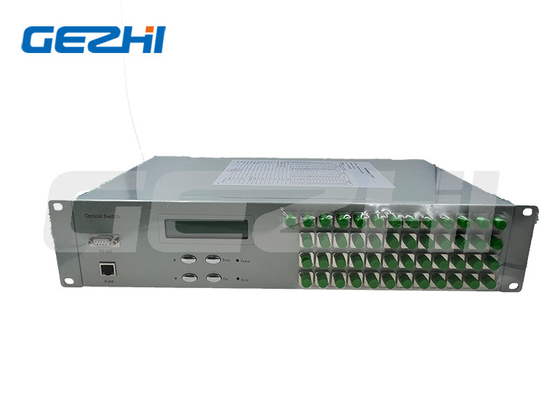

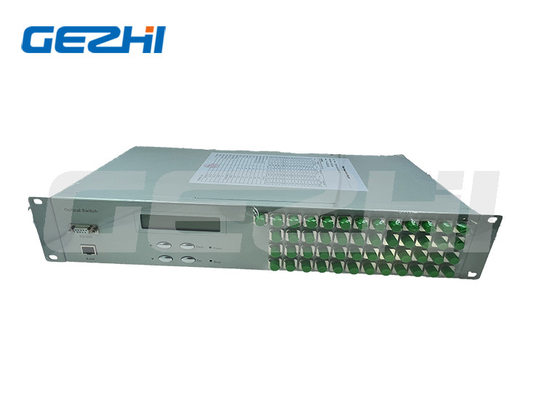

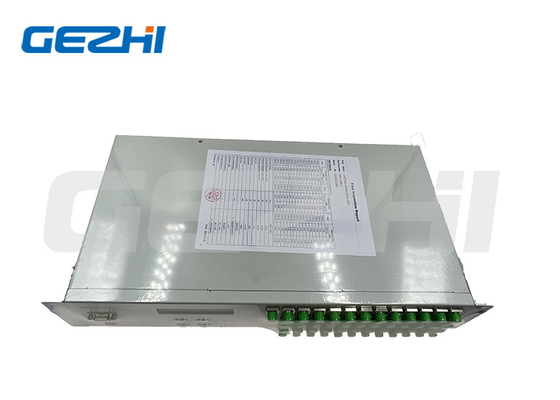

FSW 1x48 فائبر أوبتيكال سويتش 19 بوصة 2U راكماونت 1260 ~ 1650nm وضع واحد
المفتاح البصري المثبت على الرف 1x48 هو نوع من جهاز التحكم في المسار البصري الذي له وظيفة التحكم في المسار البصري والتحكم في المفتاح. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
الخصائص
1.SerialNet، موثوقية عالية، استقرار عال
2لوحة عرض LED، عرض مرئي، عملية مريحة
3.RS232 التحكم والإدارة البعيدة لـ RJ45 Ethernet
4.يمكن إعداد قناة وفترة زمنية من المسح التلقائي
5إشارة نقل شفافة. استقرار عالية وموثوقية
التطبيقات
1.FITL
2. نظام الحفاظ
3قياس آلي
4شبكة ضوئية مراقبة عن بعد مراقبة كابل
المؤشر الفني
| المعلم | الوحدة | 1x4 | 1 × 8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| نطاق طول الموجة | nm | 1260~1650 أو مخصصة | |||||||
| اختبار طول الموجة | nm | 1310/1550 أو مخصصة | |||||||
| خسارة الإدراج (حد أقصى) | ديسيبل | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| خسارة العائد | ديسيبل | SM ≥ 50 | |||||||
| الصوت المتقاطع | ديسيبل | ≤ 70 | |||||||
| PDL | ديسيبل | ≤0.05 | |||||||
| الـ WDL | ديسيبل | ≤0.25 | |||||||
| TDL | ديسيبل | ≤0.20 | |||||||
| التكرار | ديسيبل | ≤0.02 | |||||||
| وقت التحول | ms | ≤10 (القناة المجاورة) | |||||||
| الطاقة البصرية | mW | ≤500 | |||||||
| نوع الألياف | أمم | 9/125 | |||||||
| المرفق | / | FC، SC، LC، ST، SMA أو مخصصة | |||||||
| الميناء المراقب | / | RJ45 و RS232 أو مخصصة | |||||||
| إمدادات الطاقة العاملة | V | AC:220V (50/60Hz) أو DC:36V ~ 72V | |||||||
| درجة حرارة العمل | °C | -10 ~ +60 | |||||||
| درجة حرارة التخزين | °C | -40~+85 | |||||||
| أبعاد مصعد الرف | ملم | تخصيص 1U L483XW230XH44.5 (حتى 16 قناة) متاح. | |||||||
|
تخصيص 2U L483XW230XH89 (حتى 36 قناة) متاح. تخصيص 2U L483XW350XH89 (إلى 64 قناة) متاح. |
|||||||||
| تخصيص 3U L483XW350XH133.5 (حتى 128 قناة) متاح. | |||||||||
| تخصيص 4U L483XW350XH178 (حتى 256 قناة) متاح. | |||||||||
رسم اللوحة
اللوحة الأمامية
1xN≤16 المفتاح البصري
1xN≤36 مفتاح بصري 19 ′′2U

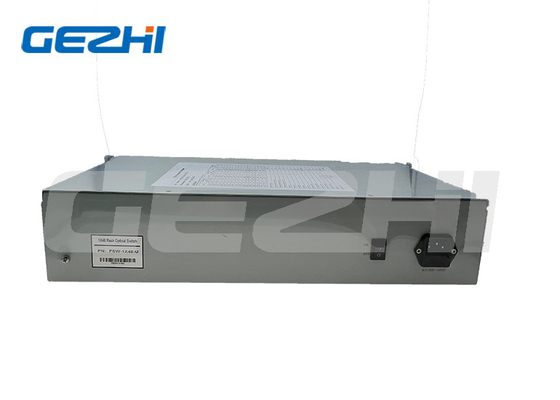

لوحة الخلفية
معلومات الطلب
أوس دبليو-XxX-X-XX-X-XX-XX-XX-XX
| أوشو | الوضع | طول الموجة | الحزمة | نوع الألياف | إمدادات الطاقة | المرفق |
| 1x4 1 × 8 1x16 1x32 1x64 1x128 S = النوع |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S = تحديد |
1U=1U ريك ماونت 2U=2U ريك ماونت 3U=3U ريك ماونت 4U=4U ريك ماونت S = تحديد |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S = تحديد |
التيار المتردد = واحد 85 ~ 265 فولت +DC36 ~ 75 فولت |
00=لا يوجد FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S = تحديد |
س1:هل يمكنني الحصول على طلب عينة؟ ما هو مقدار الطلب الخاص بك؟
فيديو
|
|
