مكان المنشأ: | الصين | نوع التحكم: | عدم الإغلاق / الإغلاق |
---|---|---|---|
الطول الموجي: | 1260~1650nm | السمة: | موثوقية عالية |
المرفق: | LC / UPC ، LC / APC ، SC / UPC | الجهد: | 5V أو 3V |
الميناء: | 2x2 كامل | ||
تسليط الضوء: | مكونات سلبية للألياف البصرية 1 × 2,مكونات سلبية ذات صلة عالية بالألياف الضوئية,مفتاح الوضع الواحد 1x2,high reliability fiber optic passive components,single mode switch 1x2 |

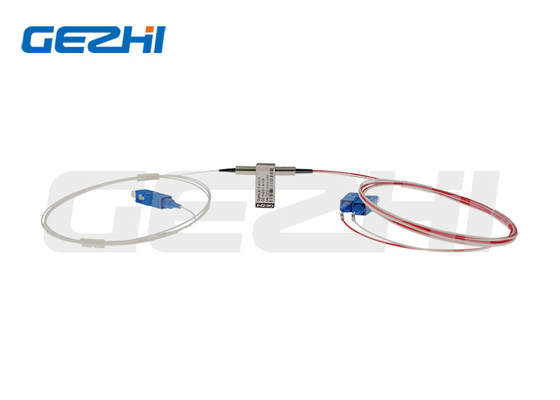

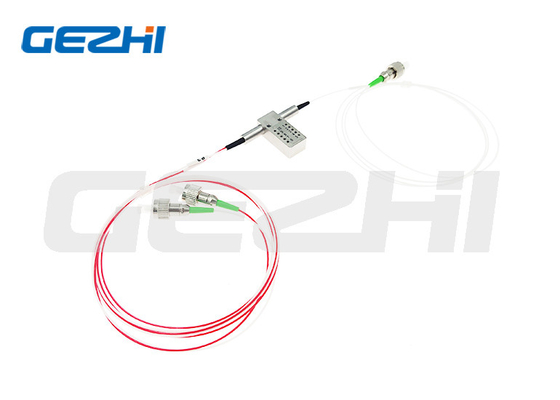

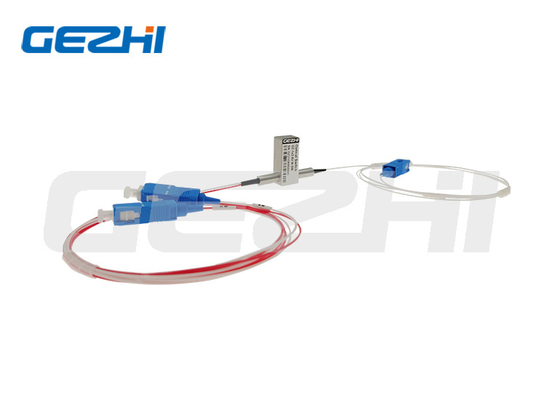

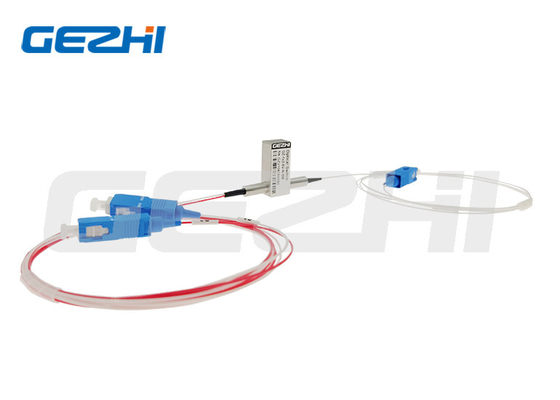

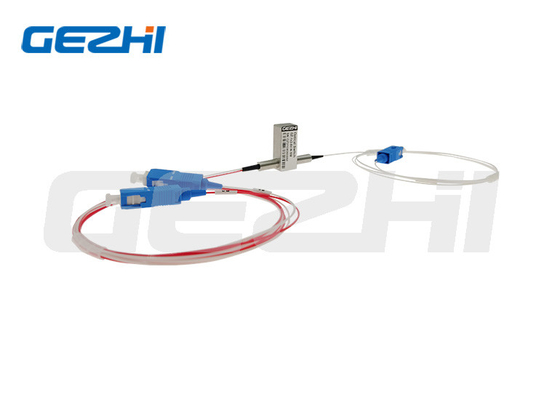

1*2 850/1260nm وحدة التبديل الميكانيكية للألياف البصرية
1x2 المفاتيح البصرية
هذا التبديل البصري تكوين من نوع 1x2 مع ثلاثة ألياف واثنين من الحالات التييربط القنوات البصرية عن طريق إعادة توجيه إشارة بصرية الواردة إلى ألياف الخروج المختارة. يعمل مع طول الموجة في الوضع الواحد 1260 ~ 1650nm أو الوضع المتعدد 850 / 1310nm.هذا يستخدم تكوين خاص بالميكانيكا الضوئية ويتم تنشيطه عن طريق إشارة التحكم الكهربائيةيقدم المفتاح الميكانيكي للألياف الضوئية GEZHI 1x2 موثوقية عالية للغاية وسرعة التبديل السريعة بالإضافة إلى الأداء الثنائي الاتجاه.1x2 الميكانيكية الألياف الضوئية المفتاح هي حل التبديل الحقيقي لتطبيقات الشبكات البصرية.
الخصائص القفل الآمن
تكلفة منخفضة لا مثيل لها
تشويهات بصرية منخفضة المسار البصري الخالي من الايبوكسي
موثوقية عالية
|
التطبيقات حجب القناة إضافة / إسقاط قابلة للتكوين
مراقبة النظام
أدوات
|
المواصفات
المعلمات | المواصفات | الوحدة |
طول الموجة | 1260 ~ 1620 ((SM) | nm |
خسارة الإدراج | ≤1.0 | ديسيبل |
الخسارة المعتمدة على طول الموجة | ≤0.25 | ديسيبل |
الخسارة المعتمدة على الاستقطاب | ≤0.05 | ديسيبل |
الخسارة المعتمدة على درجة الحرارة | ≤0.20 | ديسيبل |
خسارة العائد | SM≥50 | ديسيبل |
الحديث المتقاطع | SM≥55 | ديسيبل |
تغيير الوقت | ≤8 | ms |
التكرار | ≤±0.02 | ديسيبل |
المدى الطويل | ≥107 | أوقات |
الجهد التشغيلي | 3 أو 5 | V |
نوع المفتاح | غير مقفل / مقفل | |
درجة حرارة العمل | -20~+70 | °C |
درجة حرارة التخزين | -40~+85 | °C |
الطاقة البصرية | ≤500 | mW |
البعد | 27.0L × 12.5W × 8.4H | ملم |
الدبابيس
النوع | الطريق البصري | محرك كهربائي | مستشعر الحالة | ||||||
1 × 2 | الدبوس 1 | الدبوس 5 | الدبوس 6 | الدبوس 10 | الدبوس 2-3 | الدبوس 3-4 | دبوس 7-8 | الدبوس 8-9 | |
غير مقفل | قطع | ... | ... | ... | ... | اقترب | مفتوحة | مفتوحة | اقترب |
P1-P2 | V+ | ... | ... | الـ GND | مفتوحة | اقترب | اقترب | مفتوحة | |
القفل | قطع | ... | ... | الـ GND | ... | اقترب | مفتوحة | مفتوحة | اقترب |
P1-P2 | V+ | الـ GND | ... | ... | مفتوحة | اقترب | اقترب | مفتوحة |
معلومات الطلب
GZ-1×2-13/15
الوضع | طول الموجة | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | المرفق |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=غيرها |
3=3 فولت 5=5 فولت |
L=إغلاق N=غير مقفل |
5=50/125 6=62.5/125 9=9/125 X=غيرها |
25=250um 90=900um 20=2.0 ملم 30=3.0 ملم X=غيرها |
1=1m 2=1.5m X=غيرها |
0=لا شيء X=غيرها |
