| Brand Name: | GEZHI |
| رقم الطراز: | جي زد-1x4S100X |
وصف المنتج:
1x4S 105/125um فائبر البصرية المفتاح لجهاز الاستشعار الألياف

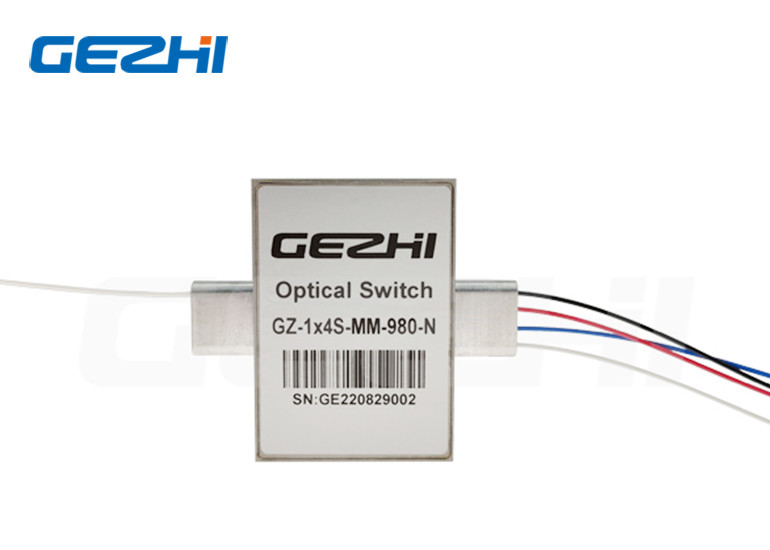

1x4S مفتاح بصري
يستخدم هذا المفتاح البصري 1 × 4S من GEZHI Photonics ألياف النواة الكبيرة 105/125um. والتي تدعم 780nm ، 850nm ، 980nm ، 1060nm ، 1310nm ، 1550nm أو طول موجة مخصص.105/125um الألياف 1x4 المفاتيح البصرية مع خسارة إدراج منخفضة، الاستقرار العالي والموثوقية والتحدث الصليبية العالية. والتي تستخدم على نطاق واسع في الطب، أجهزة الاستشعار الألياف، والبحوث، والليزر والفضاء الخ
الخصائص
◆خسارة إدراج منخفضة
◆عزل القناة العليا
◆استقرار عال، موثوقية عالية
◆الربط أو عدم الربط
المعلمات التقنية
|
المعلمات |
GZ-1x4S | |
| طول الموجة | nm | 780980, 1060, 1310,1550 الخ |
| خسارة الإدراج | ديسيبل | ≤1.5 |
| الخسارة المعتمدة على طول الموجة | ديسيبل | ≤0.40 |
| الخسارة المعتمدة على الاستقطاب | ديسيبل | ≤0.05 |
| الخسارة المعتمدة على درجة الحرارة | ديسيبل | ≤0.20 |
| خسارة العائد | ديسيبل | SM≥50 MM≥30 |
| الحديث المتقاطع | ديسيبل | SM≥55 MM≥35 |
| تغيير الوقت | ms | ≤8 |
| التكرار | ديسيبل | ≤±0.02 |
| المدى الطويل | أوقات | ≥107 |
| الجهد التشغيلي | V | 3 أو 5 |
| نوع المفتاح | غير مقفل / مقفل | |
| درجة حرارة العمل | °C | -20~+70 |
| درجة حرارة التخزين | °C | -40~+85 |
| الطاقة البصرية | mw | 5001000، 2000، 5000، 10000، الخ |
| البعد | ملم | 52.7.0L × 37.2W × 10.0H |
الطريق البصري
البعد
معلومات الطلب
| GZ | الوضع | طول الموجة | نوع الجهد | نموذج التحكم | قوة العمل | نوع الألياف | قطر الألياف | طول الألياف | المرفق |
| 1x4S |
S=SM M=MM |
780=780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 980=980nm 1060=1060nm S = تحديد |
3=3 فولت 5=5 فولت |
L=إغلاق N=غير مقفل |
N=500mw 1=1W 2=2W 5=5W 10=10 واط S = تحديد |
5=50/125 6=62.5/125 9=9/125 1=105/125 S = تحديد |
25=250um 90=900um 20=2.0 ملم S = تحديد |
05=0.5m 10=1.0m S = تحديد |
00=لا يوجد FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S = تحديد |
الأسئلة الشائعة
فيديو
|
|
