| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | GZ-1x1-MOS100x |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| موعد التسليم: | 5-8 أيام عمل |
| شروط الدفع: | تي / تي ، ويسترن يونيون |

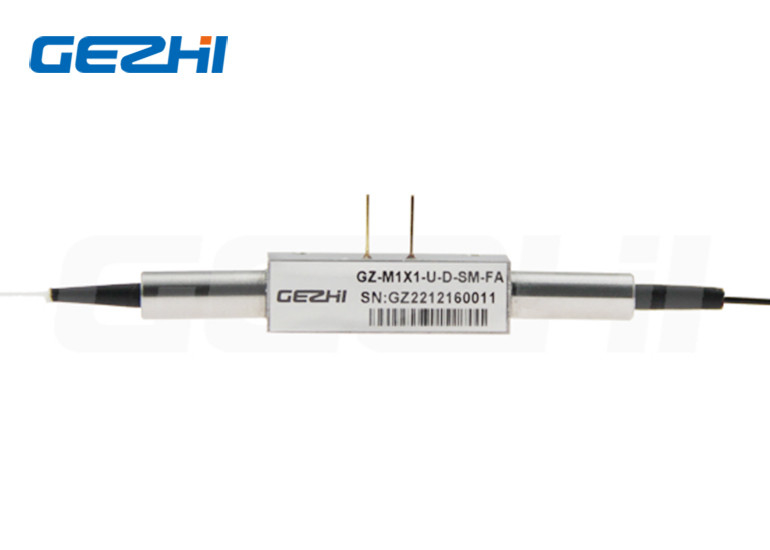

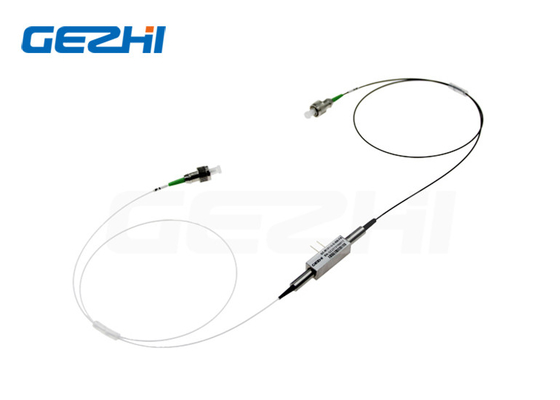

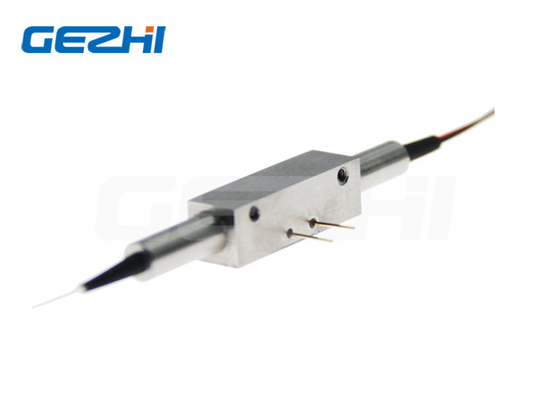

نظرة عامة على المنتج من مفتاح بصري مغناطيسي 1x1
1X1 مفتاح بصري مغناطيسي لمراقبة النظام
مفتاح مغناطيسي بصري ، يشتمل على: مجموعة من المكونات الضوئية موضوعة بالترتيب على طول مسار الضوء تشتمل على: ميزاء ضوئي ليفي واحد ، أول بلورة ضوئية ثنائية الانكسار ، أول مجموعة لوحة نصف موجية ، مجموعة دوران استقطاب ، لوحة نصف موجة ثانية التجميع ، وبلورة بصرية ثانية ثنائية الانكسار ، وميزان ضوئي مزدوج الألياف.
ميزات وتطبيقات1x1 مفتاح بصري مغناطيسي
|
سمات * سرعة تحويل عالية * متانة أفضل * موثوقية عالية * محرك الجهد المنخفض * الإغلاق الآمن |
التطبيقات *حجب القناة البصرية *إضافة / إسقاط شكلي * نظام مراقبة واختبار وقياس * نظام استشعار الألياف الضوئية |
مواصفات1x1 مفتاح بصري مغناطيسي
| حدود | وحدة | 1 × 1 |
| نطاق الطول الموجي | نانومتر | 1520 ~ 1580 |
| اختبار الطول الموجي | نانومتر | 1550 |
| فقدان الإدراج1و2 | ديسيبل | 0.8 |
| تعويض الخساره | ديسيبل | ≥50 |
| الحديث المتبادل | ديسيبل | ≥20 |
| PDL | ديسيبل | ≤0.2 |
| التكرار | ديسيبل | ≤± 0.01 |
| جهد التشغيل | الخامس | 2.5 |
| متانة | دورات | ≥ 30 بليونز |
| تبديل الوقت | ميكروثانية | ≤ 100 |
| نوع التحويل | غير متوفر | الإغلاق |
| قوة بصرية | ميغاواط | ≤500 |
| درجة حرارة التشغيل | ℃ | -5~ +70 |
| درجة حرارة التخزين | ℃ | -40 ~ +85 |
| الرطوبة النسبية | ٪ | 5 ~ 95 |
| نوع الألياف | G657A1 | |
| البعد | مم | (L) 18x (W) 7.3x (H) 6 |
الطريق البصري والكهرباء1x1 مفتاح بصري مغناطيسي
ثنائي الاتجاه
أحادي الاتجاه
كهربائي
| معامل | وحدة | |
| محرك الجهد | الخامس | 2.5 ± 10٪ |
| محرك التيار | مللي أمبير | 160 ± 30٪ |
| مدة النبض | ميكروثانية | 200 ~ 400 |
| جلأأنامالابالمساواة | هرتز | <800 |
| يكتب | نوع الألياف | جهد التشغيل | اختبار الطول الموجي | نوع الأنبوب | طول الألياف | موصل |
|
1X1B: ثنائي الاتجاه 1X1U: أحادي الاتجاه |
SM: SM ، 9/125 X: آحرون
|
2.5: 2.5الخامس
|
1550: 1550 نانومتر X: آحرون |
25: 250 ميكرومتر 90: 900 ميكرومتر X: آحرون
|
05: 0.5 م±5 سم 10: 1.0 م±5 سم 15: 1.5 م±5 سم X: آحرون |
OO:لا أحد FP:FC / الكمبيوتر الشخصي FA:FC / APC SP:SC / الكمبيوتر SA:SC / APC STP:ST / PC LP:LC / الكمبيوتر الشخصي لوس أنجلوس:LC / APC X:آحرون |
|
|
