| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-MxN-MOS100x |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 5-8 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
نظرة عامة على المنتج48 *مصفوفة تبديل الرف البصري

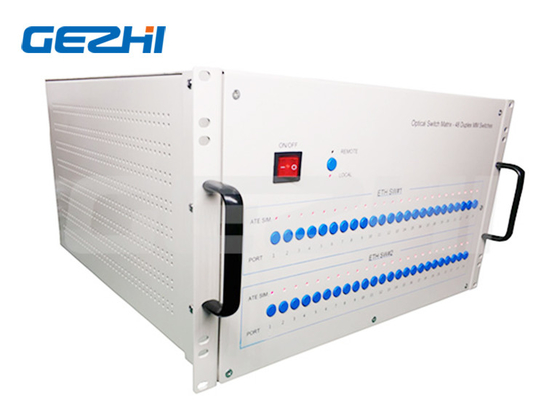

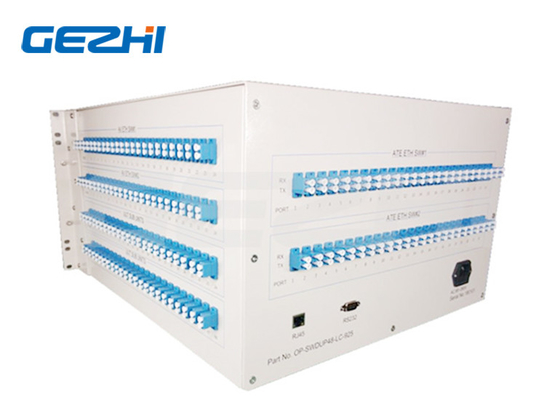

48 * 2x4 Matrix Optical Switch Rackmount للحفاظ على النظام
48 قطعة 2x4 (D1x2) رف التبديل البصري
هذا المفتاح البصري هو نوع من أجهزة التحكم في مسار الضوء.يلعب مسار ضوء التحكم ويحول مسار الضوء.يتكون 48-D1X2-U من 48 قطعة من مجموعات مسار الضوء التبديل المتزامن 2x4 للمفتاح البصري الميكانيكي ، ويمكن أن يكون مفتاح التحكم في مسار الضوء بالمفتاح الضوئي 48 زرًا على لوحة التحكم ، ويمكن أيضًا من خلال وضع اتصال المنفذ التسلسلي RS - 232 قصير المدى أو اتصال RJ45 Ethernet عن بعد عن طريق إرسال مسار ضوء مفتاح التحكم في الأوامر الذي يتحكم فيه البرنامج ، وحالة مسار الضوء من خلال الضوء الأخضر ويظهر الضوء الأحمر مسار الضوء.
يمكننا تصنيع الطول الموجي المخصص وقناة التكوين ونوع الألياف ونوع الموصل وما إلى ذلك.
ميزات وتطبيقات48 *2x4 مصفوفة التبديل البصريرف جبل
سمات
SerialNet ، موثوقية عالية ، استقرار عالي

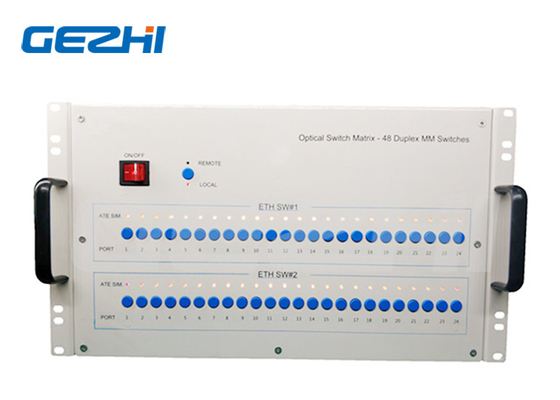

لوحة عرض LED.عرض مرئي ، عملية مريحة
إشارة انتقال شفافة.استقرار وموثوقية عالية
يمكن إعداد القناة والفاصل الزمني للمسح التلقائي

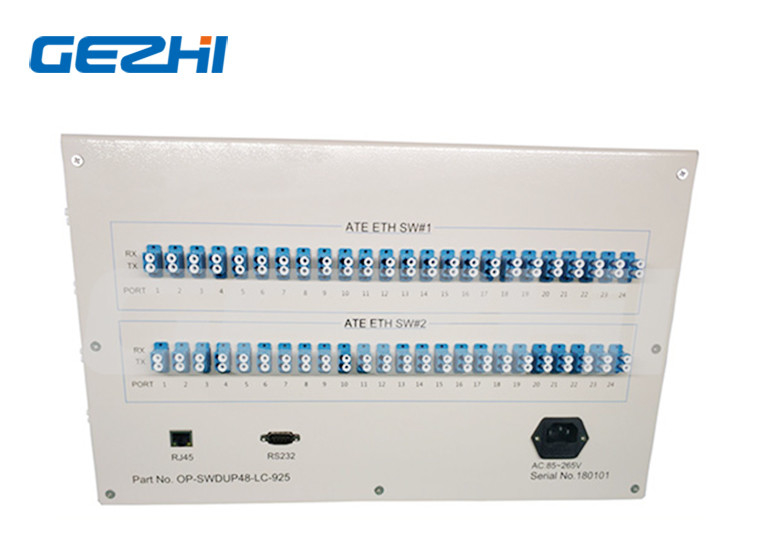

تحكم RS232 و RJ45 Ethernet Remote Management
التطبيقات
FITL
القياس التلقائي
المراقبة البصرية للشبكة عن بعد
نظام مراقبة الكابلات وصيانتها
مواصفات48 *2x4 مصفوفة التبديل البصريرف جبل
| معامل | وحدة | 48 * 2 × 4 |
| نطاق الطول الموجي | نانومتر | 1260 ~ 1650 أو حسب الطلب |
| اختبار الطول الموجي | نانومتر | 1310/1550 أو حسب الطلب |
| خسارة الإدراج (الحد الأقصى) | ديسيبل | ≤1.5 |
| تعويض الخساره | ديسيبل | SM ≥ 50 |
| الحديث المتبادل | ديسيبل | ≤-55 |
| PDL | ديسيبل | ≤0.05 |
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 |
| TDL | ديسيبل | ≤0.20 |
| التكرار | ديسيبل | ≤0.02 |
| تبديل الوقت | آنسة | ≤10 (القناة المجاورة) |
| قوة بصرية | ميغاواط | ≤500 |
| نوع الألياف | أم | 9/125 |
| موصل | / | FC ، SC ، LC ، ST ، SMA أو حسب الطلب |
| منفذ الشاشة | / | RJ45 و RS232 أو حسب الطلب |
| مصدر طاقة العمل (Plug Tyep) | الخامس | التيار المتردد: 220 فولت (50/60 هرتز) أو تيار مستمر: 36 فولت ~ 72 فولت |
| درجة حرارة التشغيل | ℃ | -10 ~ + 60 |
| درجة حرارة التخزين | ℃ | -40 ~ + 85 |
| أبعاد حامل الرف | مم | 6U: 483 × 500 × 267 ملم |
مجموعة تعليمات منمصفوفة تبديل الرف البصري
| اسم | تعليمات | يصف |
| ضبط قناة التبديل البصري |
يرسل: |
قم بإعداد قناة التبديل البصري 01 على ON ، عاد بنجاح. |
| العودة 1: |
||
| يرسل: |
قم بإعداد قناة التبديل البصري 01 إلى OFF ، عاد بنجاح. |
|
| العودة 1: |
||
| يرسل: |
قم بإعداد 48 قناة التبديل البصري على ON ، عاد بنجاح. |
|
| العودة 1: |
||
| يرسل: |
قم بإعداد 48 قناة التبديل البصري إلى OFF ، عاد بنجاح. |
|
| العودة 1: |
||
| يرسل: |
قم بإعداد جميع قنوات التبديل البصري على ON ، وعاد بنجاح. | |
| العودة 1: |
||
| يرسل: |
قم بإعداد جميع قنوات التبديل البصري إلى OFF ، وعاد بنجاح. | |
| العودة 1: |
||
| الاستعلام عن قناة التبديل البصري | يرسل: |
الاستعلام عن قناة التبديل البصرية ، تم إرجاعها بنجاح ؛ 1111111111111111: هي حالة التبديل البصري بالكامل (0: تشغيل ، 1: إيقاف). |
| يعود: |
||
|
اضبط IP العنوان |
يرسل: | قم بإعداد عنوان IP إلى 192.168.1.100 ، وتم إرجاعه بنجاح. |
| يعود: |
||
| عنوان IP للاستعلام | يرسل: |
استعلام عن عنوان IP ، تم إرجاعه بنجاح 192.168.1.100: عنوان IP إلى 192.168.1.100 |
| يعود: | ||
| اضبط رقم المنفذ | يرسل: |
قم بإعداد رقم المنفذ إلى 5000 ، تم إرجاع النجاح |
| يعود: |
||
| رقم منفذ الاستعلام | يرسل: |
الاستعلام عن رقم المنفذ ، عاد بنجاح 5000: رقم المنفذ إلى 5000 |
| يعود: |
||
| اضبط Subnet Mask (قناع الشبكة الفرعية) | يرسل: |
قم بإعداد قناع الشبكة الفرعية إلى 255.255.255.0 ، تم إرجاعه بنجاح |
| يعود: |
||
| الاستعلام عن قناع الشبكة الفرعية | يرسل: | الاستعلام عن قناع الشبكة الفرعية ، تم إرجاعه بنجاح 255. 255.0: قناع الشبكة الفرعية إلى 255. 255.255.0 |
| يعود: | ||
| قم بتعيين البوابة الافتراضية | يرسل: |
تم إرجاع إعداد العبارة الافتراضية إلى 192.168.1.1 بنجاح |
| يعود: |
||
|
الاستعلام عن العبارة الافتراضية |
يرسل: |
الاستعلام عن العبارة الافتراضية ، عاد بنجاح 192.168.1.1: البوابة الافتراضية إلى 192.168.1.1
|
| يعود: | ||
| ضبط معدل الباود | يرسل: |
قم بتعيين سرعة البث بالباود على 9600 ، وتم إرجاعها بنجاح |
| يعود: |
||
| الاستعلام عن معدل الباود | يرسل: |
استعلم عن معدل البث بالباود ، وتم إرجاعه بنجاح 9600: معدل الباود إلى 9600
|
|
يعود:
|
||
| إعادة تشغيل الجهاز | يرسل: |
قم بإعداد إعادة تشغيل الجهاز ، عاد بنجاح |
| يعود: |
||
| الاستعلام عن معلومات الجهاز | يرسل: |
استعلم عن معلومات الجهاز ، عاد بنجاح ؛ الموديل: 48-2X4-U نطاق الطول الموجي: 1260 ~ 1650 نانومتر نوع الألياف: SM ، 9 / 125um الموصل: LC / UPC مصدر طاقة العمل : التيار المتردد: 85 ~ 265 فولت |
| يعود: | ||
| إصدار الاستعلام | يرسل: |
استعلم عن الإصدار ، عاد بنجاح إصدار الجهاز: V1.0.1 البرنامج: V1.0.1 |
| يعود: |
| OSW | وضع | الطول الموجي | طَرد | نوع الألياف | قطر الألياف | موصل |
|
48 * 2 × 4 S = خصوصية |
S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 85/13 = 850/1300 13/15 = 1310/1550 نانومتر S = تحديد |
1U = 1U الرف 2U = 2U الرف 3U = 3U الرف 4U = 4U الرف S = تحديد |
M5 = 50/125 M6 = 62.5 / 125 S9 = 9/125 S105 / 125 S200 / 240 S272 / 300 S365 / 400 S550 / 600 S = تحديد |
التيار المتردد = مفرد 85 ~ 265 فولت تيار مستمر = فردي 36 ~ 72 فولت AA = مزدوج 85 ~ 265 فولت DD = مزدوج 36 ~ 72 فولت AD = AC85 ~ 265V + DC36 ~ 75V |
00 = لا شيء FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC S = تحديد |
