| Brand Name: | GEZHI or OEM |
| رقم الطراز: | GZ-2x2B-13/15 |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |
| Delivery Time: | 2-7 أيام عمل |
| Payment Terms: | تي / تي ، ويسترن يونيون |
نظرة عامة على التبديل البصري 2x2B
الموثوقية العالية الاستقرار 2x2 قنوات تجاوز المفاتيح البصرية الميكانيكية والكهربائية

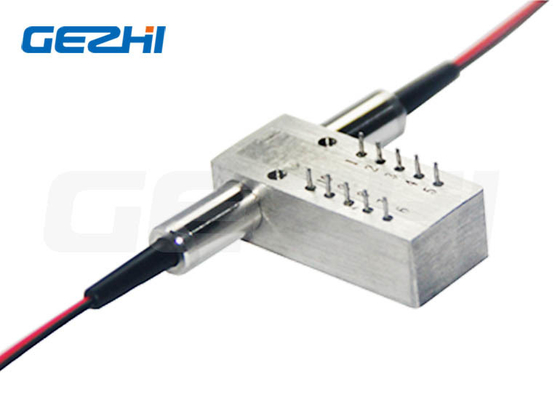

2X2B مفتاح بصري ميكانيكي بصري
يعمل مفتاح الألياف البصرية ثنائي الاتجاه 2x2B البصري الميكانيكي على توصيل القنوات الضوئية عن طريق إعادة توجيه إشارتين ضوئيتين واردتين إلى ألياف إخراج.يتم تحقيق ذلك باستخدام تكوين بصري ميكانيكي ويتم تنشيطه عبر إشارة تحكم كهربائية.يحتوي المفتاح على مستشعرات وضع كهربائية مدمجة. استنادًا إلى تقنية مرشح الأغشية الرقيقة التي توفر طريقة قوية لتغيير رقعة الضوء ، تتميز هذه السلسلة من المنتجات بتكوين منصة مبسط بشكل كبير يوفر موثوقية عالية وتكلفة إنتاج منخفضة.يقلل هذا التصميم الجديد بشكل كبير من حساسية موضع الجزء المتحرك ، مما يوفر ثباتًا عاليًا غير مسبوق بالإضافة إلى تكلفة منخفضة لا مثيل لها.
ميزات وتطبيقات التبديل البصري 2x2B
|
سمات انخفاض فقدان الإدراج |
التطبيقات تبديل الشبكة مراقبة النظام قناة حجب وحدة وتكامل النظام شبكة منطقة العاصمة حماية الشبكة وترميمها |
مواصفات2x2 بالتبديل البصري
| حدود | وحدة | GZ-FSW-2 × 2B | |
| نطاق الطول الموجي | نانومتر | 850 ± 40/1300 ± 40 | 1260 1650 |
| الطول الموجي التشغيلي | نانومتر | 850/1300 | 1310/1550 |
| فقدان الإدراج | ديسيبل | النوع: 0.8 كحد أقصى: 1.2 | النوع: 0.6 كحد أقصى: 0.8 |
| تعويض الخساره | ديسيبل | مم≥30 SM≥50 | |
| الحديث المتبادل | ديسيبل | مم≥35 SM≥55.5 | |
| PDL | ديسيبل | ≤0.05 | |
| المكتبة الرقمية العالمية | ديسيبل | ≤0.25 | |
| TDL | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤ ± 0.02 | |
| مزود الطاقة | الخامس | 3.0 أو 5.0 | |
| حياة | مرات | ≥107 | |
| تبديل الوقت | آنسة | ≤8 | |
| انتقال السلطة | ميغاواط | ≤500 | |
| درجة حرارة التشغيل | ℃ | -20 + 70 | |
| درجة حرارة التخزين | ℃ | -40 + 85 | |
| وزن | ز | 16 | |
| البعد | مم | (L) 27.0 × (W) 12.0 × (H) 8.2 | |
الطريق البصري للمفتاح البصري 2x2B
معلومات Odering للمفتاح البصري 2x2B
| وضع | الطول الموجي | نوع الجهد | نموذج التحكم | نوع الألياف | قطر الألياف | طول الألياف | موصل |
| S = SM م = مم |
85 = 850 نانومتر 13 = 1310 نانومتر 15 = 1550 نانومتر 13/15 = 1310/1550 نانومتر X = آخرون |
3 = 3 فولت 5 = 5 فولت |
L = الإغلاق N = عدم الإغلاق |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = آخرون |
25 = 250 ميكرومتر 90 = 900 ميكرومتر 20 = 2.0 مم 30 = 3.0 مم X = آخرون |
1 = 1 م 2 = 1.5 م X = آخرون |
0 = لا شيء 1 = FC / الكمبيوتر الشخصي 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / بيسي 8 = LC / APC X = آخرون |
التعليمات
س 1:هل يمكنني الحصول على طلب عينة؟ما هو موك الخاص بك من التبديل البصري 2x2B؟
فيديو
|
|
