| الاسم التجاري: | GEZHI or OEM |
| رقم الطراز: | D1x2-SM-13 / 15-5N |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | US$46-US$98 |
| شروط الدفع: | / تي تي، ويسترن يونيون |

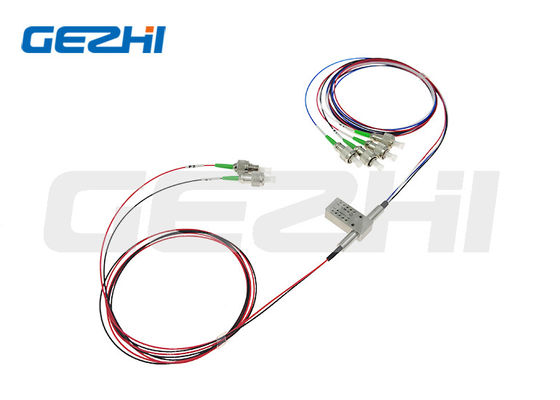

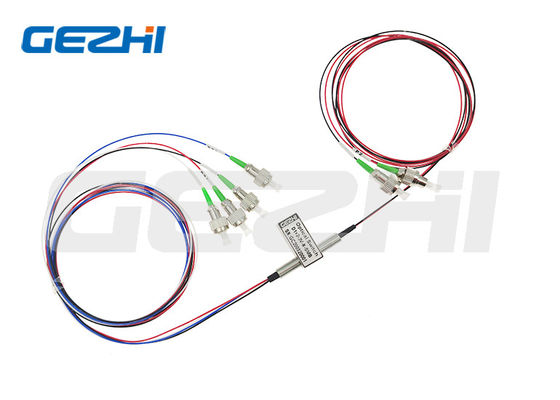

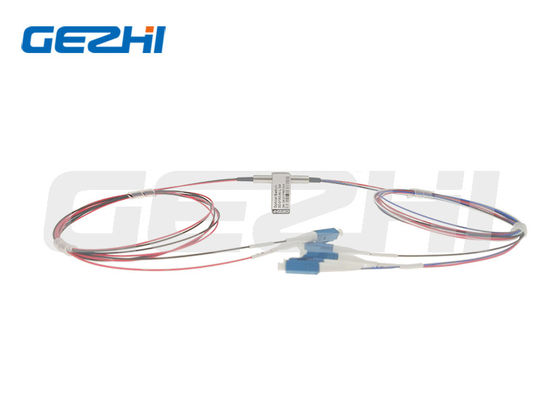

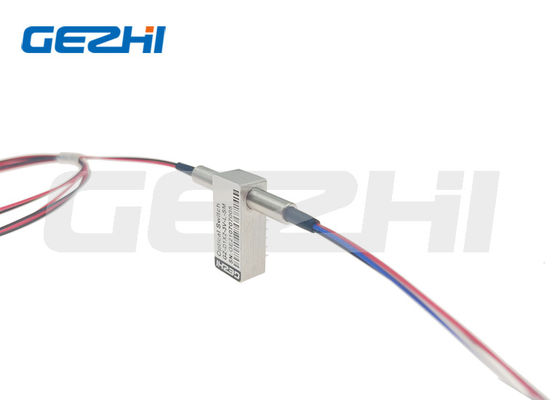

المفتاح البصري الكهرو ميكانيكي D1x2ثنائي الاتجاهيقوم مفتاح الألياف الضوئية بتوصيل القنوات البصريةعن طريق إعادة توجيه إشارتين بصريتين واردتين إلى 4 ألياف خرج. يتم تحقيق ذلك باستخدام تكوين كهرو ميكانيكي ويتم تنشيطه عبر إشارة تحكم كهربائية. يحتوي المفتاح على مستشعرات موضع كهربائية مدمجة.
مبني علىتقنية مرشح الأغشية الرقيقةالتي توفر طريقة قوية لتغيير مسار الضوء، تتميز هذه السلسلة من المنتجات بتكوين منصة مبسط بشكل كبير يوفر موثوقية عالية وتكلفة إنتاج منخفضة. يقلل هذا التصميم الجديد بشكل كبير من حساسية موضع الأجزاء المتحركة، مما يوفر استقرارًا عاليًا غير مسبوق بالإضافة إلى تكلفة منخفضة لا مثيل لها.
| الميزات | التطبيقات |
|---|---|
|
|
| المعلمات | GZ-FSW-D1x2 | ||
|---|---|---|---|
| 670~980 نانومتر | 1260~1650 نانومتر | ||
| نطاق الطول الموجي | نانومتر | 670~980 | 1260~1650 |
| طول موجي الاختبار | نانومتر | 850±40/1300±40 | 1310/1550 |
| فقدان الإدخال | ديسيبل | نموذجي: 1.0 الحد الأقصى: 1.5 | نموذجي: 1.0 الحد الأقصى: 1.5 |
| فقدان العودة | ديسيبل | MM≥30 SM≥50 | |
| التداخل | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | ≤0.05 | |
| WDL | ديسيبل | ≤0.25 | |
| TDL | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤±0.02 | |
| مزود الطاقة | فولت | 3.0 أو 5.0 | |
| العمر الافتراضي | وقت | ≥10⁷ | |
| وقت التبديل | مللي ثانية | ≤8 | |
| طاقة الإرسال | مللي واط | ≤500 | |
| درجة حرارة التشغيل | درجة مئوية | -20~+70 | |
| درجة حرارة التخزين | درجة مئوية | -40~+85 | |
| الوزن | جرام | 16 | |
| الأبعاد | مليمتر | (ط) 27 × (ع) 12 × (ارتفاع) 8.2 (±0.2 مم) التخصيص متاح | |
| المواصفات | الجهد | التيار | المقاومة |
|---|---|---|---|
| تثبيت 5 فولت | 4.5~5.5 | 36~44 مللي أمبير | 125 أوم |
| عدم تثبيت 5 فولت | 4.5~5.5 | 26~32 مللي أمبير | 175 أوم |
| تثبيت 3 فولت | 2.7~3.3 | 54~66 مللي أمبير | 50 أوم |
| عدم تثبيت 3 فولت | 2.7~3.3 | 39~47 مللي أمبير | 70 أوم |
|
|
