| Brand Name: | GEZHI or OEM |
| رقم الطراز: | 2x2B-SM-13 / 15-5N |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | قابل للتفاوض |

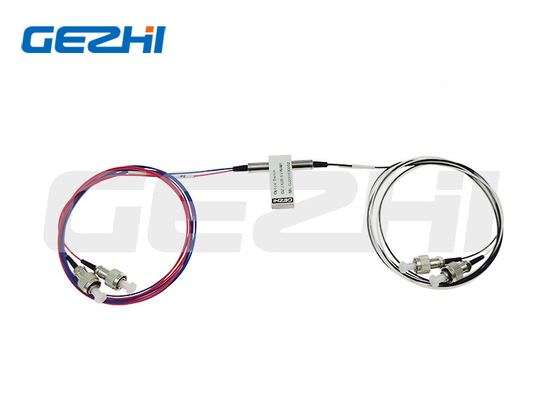

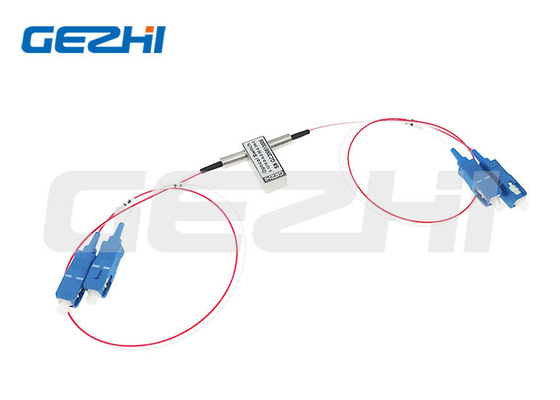

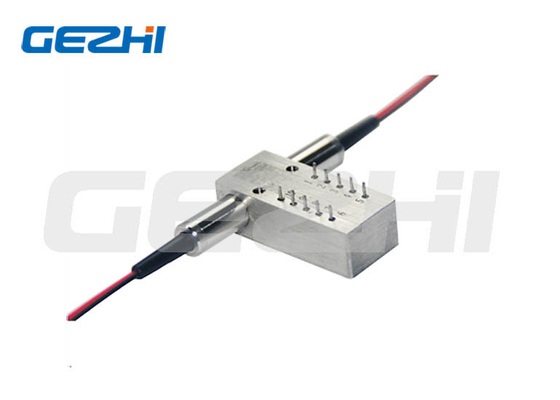

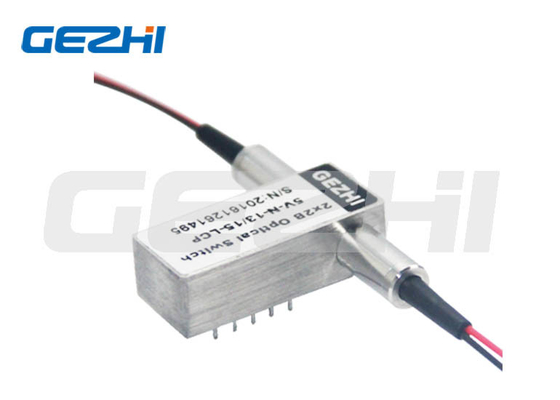

2x2 محولات البصرية البصرية الميكانيكية
2x2B Opto-Mechanical Bi-directional Fiber Optic Switch يربط القنوات الضوئية عن طريق إعادة توجيه إشارات ضوئية مدخلة إلى 2 ألياف إخراج.يتم تحقيق ذلك باستخدام تكوين ميكانيكي بصري ويتم تنشيطه عن طريق إشارة التحكم الكهربائية. المفتاح لديه أجهزة استشعار الموقع الكهربائية المتكاملة. استنادا إلى تكنولوجيا فلتر فيلم رقيق التي توفر طريقة قوية لتغيير رقعة الضوء،هذه السلسلة من المنتجات لديها تكوين منصة مبسطة بشكل كبير تقدم موثوقية عالية وتكلفة إنتاج منخفضةهذا التصميم الجديد يقلل بشكل كبير من حساسية موقع الجزء المتحرك، ويقدم استقرارًا عالًا غير مسبوق وكذلك تكلفة منخفضة لا مثيل لها.
| الخصائص: | التطبيقات: |
|
انخفاض خسارة الإدراج |
تبديل الشبكة |
|
نطاق موجة واسع |
مراقبة النظام |
|
الصوت المنخفض |
حجب القناة |
|
الاستقرار العالي، والموثوقية العالية |
الوحدة ودمج النظام |
|
خالية من الايبوكسي على المسار البصري |
شبكة المنطقة الحضرية |
| القفل وغير القفل | حماية الشبكة واستعادتها |
المعلم التقني
| المعلمات | الوحدة | GZ-FSW-2 × 2B | |
| نطاق طول الموجة | nm | 850±40/1300±40 | 1260 ¥1650 |
| الطول المتوسط للعمل | nm | 850/1300 | 1310/1550 |
| خسارة الإدراج | ديسيبل | النوع:0.8 ماكس:1.2 | النوع:0.6 ماكس:0.8 |
| خسارة العائد | ديسيبل | MM≥30 SM≥50 | |
| الصوت المتقاطع | ديسيبل | MM≥35 SM≥55 | |
| PDL | ديسيبل | ≤0.05 | |
| الـ WDL | ديسيبل | ≤0.25 | |
| TDL | ديسيبل | ≤0.25 | |
| التكرار | ديسيبل | ≤±0.02 | |
| إمدادات الطاقة | v | 3.0 أو 50 | |
| طول الحياة | أوقات | ≥107 | |
| تغيير الوقت | ms | ≤8 | |
| قوة النقل | mW | ≤500 | |
| درجة حرارة العمل | °C | -20+70 | |
| درجة حرارة التخزين | °C | -40+85 | |
| الوزن | g | 16 | |
| البعد | ملم | (L) 27.0 × ((W) 12.0 × ((H) 8.2 | |
الدبابيس
| المعلمات | الدبابيس | محرك كهربائي | مستشعر الحالة | ||||||
| 2 × 2B | المسار البصري | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| غير مقفل | P1-P3 | ... | ... | ... | ... | اقترب | مفتوحة | مفتوحة | اقترب |
| P1-P4,P2-P3 | V+ | ... | ... | الـ GND | مفتوحة | اقترب | اقترب | مفتوحة | |
| إغلاق | P1-P3 | ... | ... | الـ GND | V+ | اقترب | مفتوحة | مفتوحة | اقترب |
| P1-P4 P2-P3 | V+ | الـ GND | ... | ... | مفتوحة | اقترب | اقترب | مفتوحة | |
الطريق البصري
الأسئلة الشائعة
س1:هل يمكنني الحصول على طلب عينة؟ ما هو مقدار الطلب الخاص بك؟
